15

Grafischer EQ und Parametrischer EQ

120

PM5D/PM5D-RH V2 / DSP5D Bedienungsanleitung

Bedienungsteil

2

Zur Auswahl des EQ-Moduls, das Sie bedienen
möchten, klicken Sie auf die Schaltflächen

/

links und rechts des MODULE-Feldes.

Achten Sie jetzt darauf, dass die Schaltfläche GEQ ON/
OFF eingeschaltet ist. Sorgen Sie auch dafür, dass das
entsprechende Modul in einen geeigneten Kanal
inseriert wurde, und dass das Feld Insert In/Out für
diesen Kanal eingeschaltet ist.

Tipp

• Der obere Teil des GEQ PARAM-Bildschirm arbeitet als

Spektrumanalysator. Wenn dem entsprechenden Kanal ein
Signal zugeführt wird, wird hier der Pegel jedes
Frequenzbandes in Echtzeit angezeigt.

• Alternativ können Sie das gewünschte GEQ-Modul auch im

GEQ ASSIGN-Bildschirm (GEQ-Funktion) auswählen
(

S. 173).

3

Klicken Sie auf die GEQ-Schaltfläche in der
oberen Bildschirmmitte, um den grafischen
31-Band-EQ auszuwählen.

4

Falls gewünscht können Sie mit den
Schaltflächen im LIMIT-Bereich den variablen
Bereich der Fader einstellen.
Im LIMIT-Bereich können Sie den maximalen
Regelweg und die Richtung für die Fader einstellen. Sie
können zwischen ±15 dB/±12 dB/±6 dB (Anhebung
und Absenkung) oder –24 dB (nur Absenkung) wählen.

5

Ziehen Sie die Fader im unteren Teil des
Bildschirms, um die Anhebung/Absenkung
einzustellen.
Der momentane Wert jedes Faders wird im Feld
darunter angezeigt.

Tipp

Wenn Sie unterhalb des LIMIT-Bereichs auf EQ FLAT klicken,
kehren alle Fader in die Nullstellung zurück (0 dB).

Hier erfahren Sie, wie Sie den grafischen EQ mit den
Tasten und Fadern des DCA-Kanalzugs auf dem
Bedienfeld einstellen können. In diesem Fall wird der
entsprechende grafische EQ zur Steuerung in sechs
Regionen unterteilt.

1

Drücken Sie im DISPLAY ACCESS-Bereich
mehrmals die Taste [GEQ], bis der GEQ
PARAM-Bildschirm erscheint.

2

Zur Auswahl des EQ-Moduls, das Sie bedienen
möchten, klicken Sie auf die Schaltflächen

/

links und rechts des MODULE-Feldes.

Achten Sie jetzt darauf, dass die Schaltfläche GEQ ON/
OFF eingeschaltet ist. Sorgen Sie auch dafür, dass das
entsprechende Modul in einen geeigneten Kanal
inseriert wurde, und dass der Insert-Weg für diesen
Kanal eingeschaltet ist.

Tipp

Wenn der GEQ PARAM-Bildschirm angezeigt wird, können
Sie mit der [SEL]-Taste eines Kanals, in den ein GEQ-Modul
eingefügt ist, das zugehörige GEQ-Modul im Display aufrufen.

3

Klicken Sie auf die GEQ-Schaltfläche in der
oberen Bildschirmmitte, um den grafischen
31-Band-EQ auszuwählen.

4

Mit den Schaltflächen im LIMIT-Bereich
können Sie den maximalen Regelweg und die
Richtung für die Fader einstellen.

5

Klicken Sie im unteren Bildschirmbereich
ASSIGN TO FADERS auf eine der Schaltflächen,
um die Region auszuwählen, die Sie mit den
DCA-Fadern regeln möchten.
Die Schaltflächen im ASSIGN TO FADERS-Bereich
entsprechen den folgenden Frequenzbereichen.

Wenn eine Schaltfläche angeklickt wird, können Sie die
DCA-Fader benutzen, um die Regler dieser
Frequenzbereiche zu bedienen. Die Fader der
ausgewählten Region sind durch eine rote Linie in der
Mitte des Faders hervorgehoben.
Während eine der Schaltflächen im ASSIGN TO
FADERS-Bereich eingeschaltet ist, können Sie die
FADER MODE-Tasten [A]–[F] benutzen, um die
diesen Schaltflächen entsprechenden Frequenzbereiche
auszuwählen.
Auch wenn alle Schaltflächen im ASSIGN TO FADERS-
Bereich ausgeschaltet sind, können Sie die durch
Drücken einer der FADER MODE-Tasten [A]–[F] bei
gehaltener [SHIFT]-Taste die Region auswählen, die
mit den DCA-Fadern gesteuert werden soll.

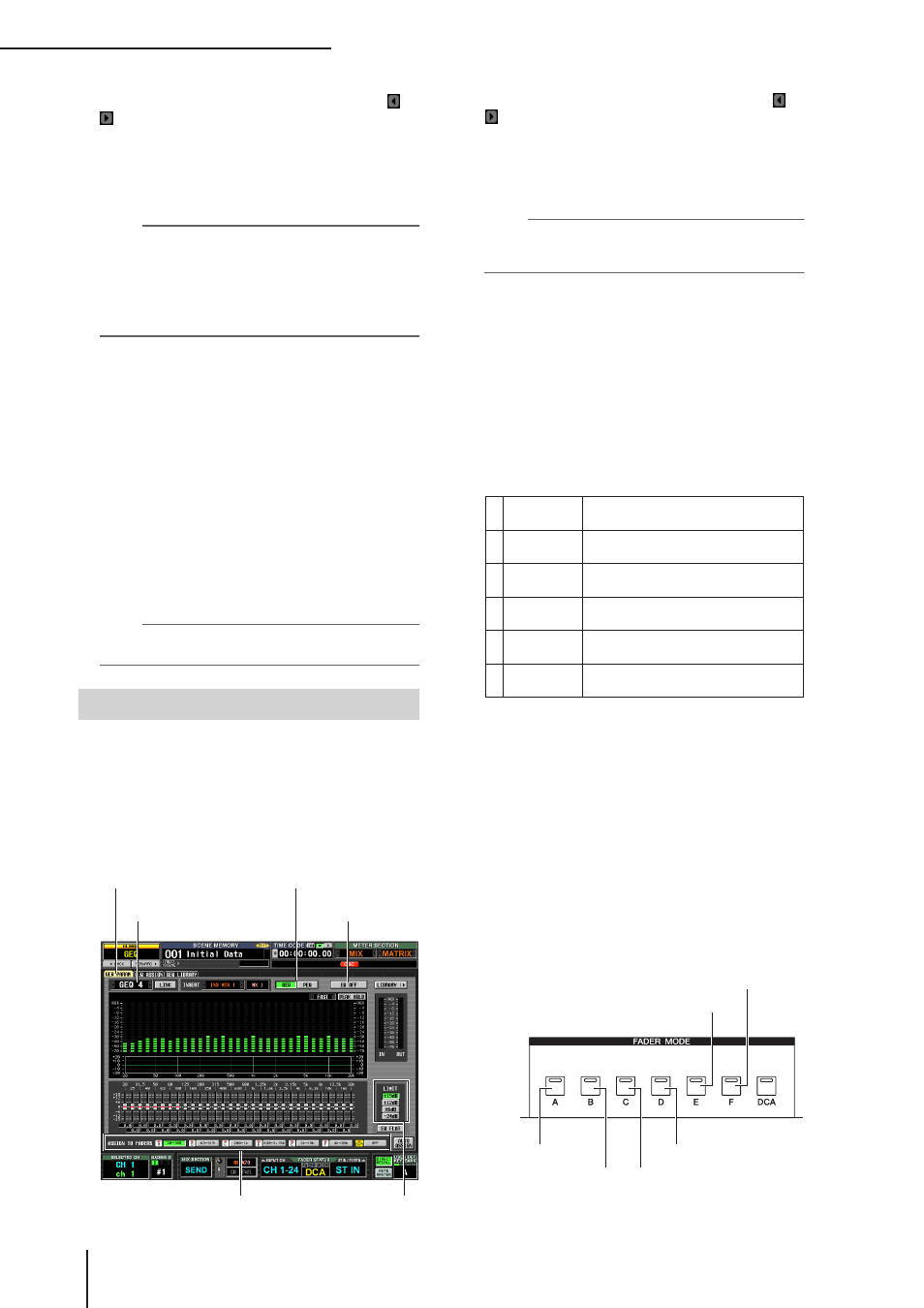

Einstellen des grafischen EQ im DCA-Bereich

MODULE-Feld

Schaltfläche
EQ ON/OFF

GEQ PARAM

LIMIT-Bereich

ASSIGN TO FADERS-Bereich

Schaltfläche GEQ/PEQ

A

Schaltfläche
20,0–100

Die acht Bänder von 20,0 Hz bis 100 Hz

B

Schaltfläche
63,0–315

Die acht Bänder von 63,0 Hz bis 315 Hz

C

Schaltfläche
200–1,00k

Die acht Bänder von 200 Hz bis 1,00 kHz

D

Schaltfläche
630–3,15k

Die acht Bänder von 630 Hz bis 3,15 kHz

E

Schaltfläche
2,00k–10,0k

Die acht Bänder von 2,00 kHz bis
10,0 kHz

F

Schaltfläche
4,00k–20,0k

Die acht Bänder von 4,00 kHz bis
20,00 kHz

20,0 Hz–100 Hz

630 Hz–3,15 kHz

63,0 Hz–315 Hz

200 Hz–1,00 kHz

2,00 kHz–10,0 kHz

4,00 kHz–20,0 kHz
