Funktion GEQ
172
PM5D/PM5D-RH V2 / DSP5D Bedienungsanleitung
Referenzteil
N LIMIT
Bereich und Richtung der durch die Fader gesteuerten
Anpassung können mit den folgenden Schaltflächen
ausgewählt werden: ±15 dB, ±12 dB, ±6 dB (gültig für
Anhebung und Absenkung) oder –24 dB (gültig nur
für Absenkung).
O EQ FLAT
Setzt alle Fader auf die Position 0 dB zurück. Wenn Sie
auf diese Schaltfläche klicken, erscheint eine
Bestätigungsaufforderung.
P AUTO ASSIGN
Mit dieser Schaltfläche wird die Zuordnung zu den
DCA-Fadern automatisiert. Wenn sie eingeschaltet ist,
wird die zuletzt ausgewählte Region der GEQ-Bänder
den DCA-Fadern automatisch zugeordnet, wenn Sie
den Bildschirm GEQ PARAM aufrufen.

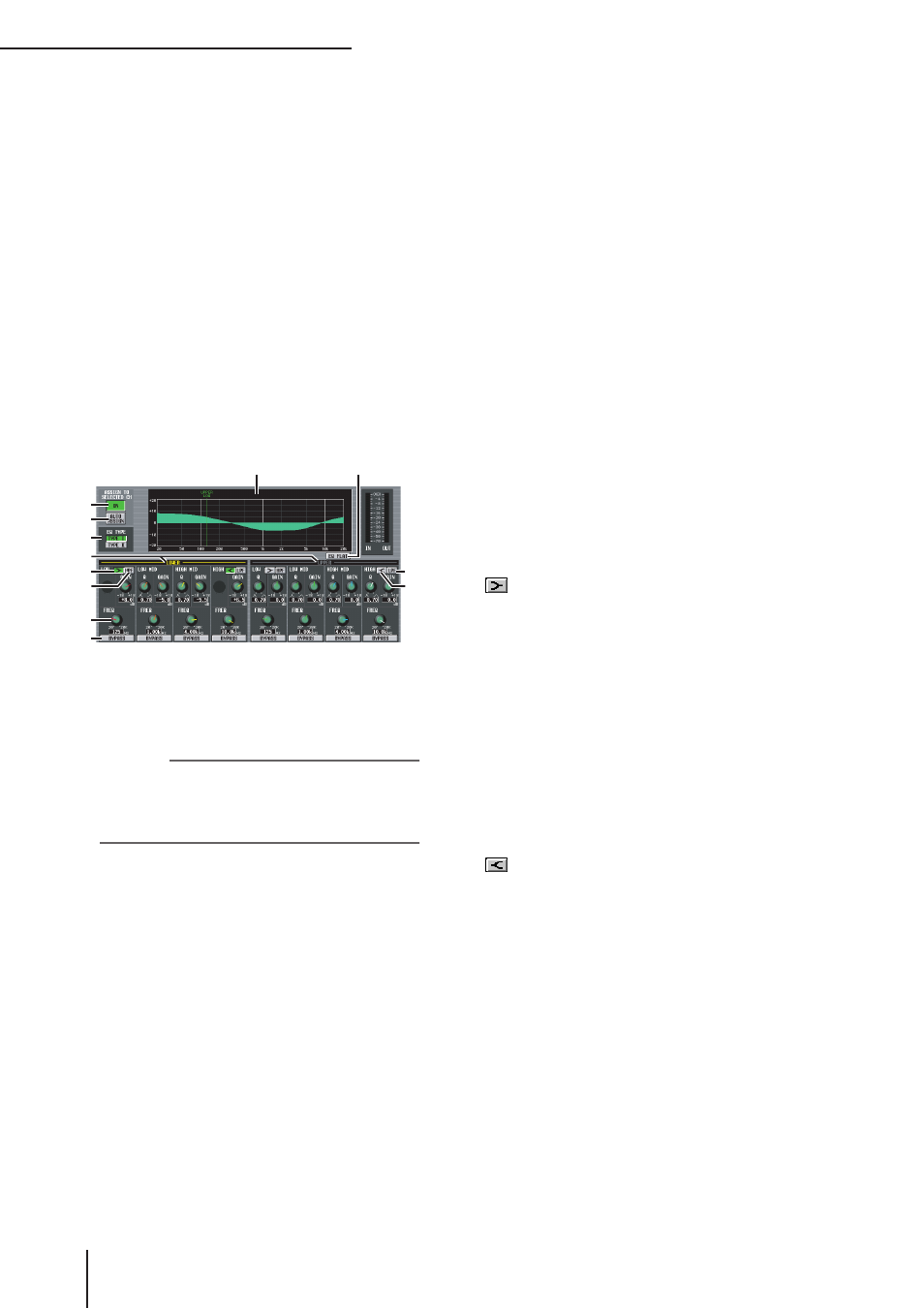

❏ Wenn der parametrische EQ
ausgewählt ist
Q Schaltfläche ASSIGN TO SELECTED CH
ON/OFF
Hier wird die Zuweisung zum SELECTED-
CHANNEL-Bereich ein-/ausgeschaltet.
Hinweis
Wenn die AUTO-ASSIGN-Schaltfläche ausgeschaltet ist, wird
durch Umschalten des Bildschirms auch die Schaltfläche
ASSIGN TO SELECTED CH ON/OFF ausgeschaltet, und Sie
können die Parameter des momentan ausgewählten Kanals
im SELECTED-CHANNEL-Bereich einstellen.
R AUTO ASSIGN
Mit dieser Schaltfläche wird die Zuordnung zum
SELECTED-CHANNEL-Bereich automatisiert. Wenn
Sie diese Schaltfläche eingeschaltet lassen, wird das
ausgewählte Frequenzband automatisch dem
SELECTED-CHANNEL-Bereich zugeordnet, wenn die
Schaltfläche ASSIGN TO SELECTED CH ON/OFF
eingeschaltet ist und Sie den Bildschirm GEQ PARAM
aufrufen.
S EQ TYPE
Dies wählt den EQ-Typ aus. Aktivieren Sie die
Schaltfläche TYPE I, wenn Sie den Algorithmus
konventioneller Yamaha-Digitalmischpulte auswählen
möchten, oder schalten Sie die Schaltfläche TYPE II
ein, um einen neu entwickelten Algorithmus
auszuwählen. Mit TYPE II werden die wechselseitigen
Einflüsse zwischen den einzelnen Bändern reduziert.
T EQ-Graph
Diese Kurve zeigt den ungefähren Frequenzgang der
EQ-Parameter an. Die farbige senkrechte Linie zeigt
den FREQ-Wert (Arbeitsfrequenz) des Bandes an der
Cursorposition. (Die Farbe jeder Linie entspricht der
Farbe der Reglermarkierungen für jedes Band.) Wenn
Sie die Regler Q (Güte) oder GAIN (Verstärkung) jedes
Bandes bedienen, ändert sich die Frequenzkurve
entsprechend.
U EQ FLAT
Dies setzt den GAIN-Parameter aller Bänder auf den
Standardwert (0,0 dB) zurück. Wenn Sie auf diese
Schaltfläche klicken, erscheint eine
Bestätigungsaufforderung.
V LOWER/UPPER
An dieser Anzeige können Sie ablesen, welche vier
Bänder (LOWER oder UPPER) im Bedienfeldbereich
„SELECTED CHANNEL“ ausgewählt sind. Der Text
wird in Gelb dargestellt, um die ausgewählten Bänder
anzuzeigen.
W Drehregler
Mit diesen Reglern werden für jedes Band die Werte
für Q (Güte), FREQ (Arbeitsfrequenz) und GAIN
(Anhebung/Absenkung) eingestellt.
X BYPASS
Diese Schaltflächen setzen einzelne Frequenzbänder
außer Funktion.
Y
(LOW-Niveauregelung)
Wenn diese Schaltfläche eingeschaltet ist, funktioniert
der LOW-Band-EQ als Niveauregler
(Kuhschwanzcharakteristik). Der Q-Regler
verschwindet.
Z HPF (High Pass Filter, Hochpassfilter)
Wenn diese Schaltfläche eingeschaltet ist, arbeitet der
LOW EQ als Hochpassfilter. Der Q-Regler
verschwindet, und der GAIN-Regler wird verwendet,
um den HPF ein- oder auszuschalten.
a LPF (Low Pass Filter)
Wenn diese Schaltfläche eingeschaltet ist, arbeitet der
HIGH EQ als Tiefpassfilter. Der Q-Regler
verschwindet, und der GAIN-Regler wird verwendet,
um den LPF ein- oder auszuschalten.
b
(HIGH-Niveauregelung)
Wenn diese Schaltfläche eingeschaltet ist, funktioniert
der HIGH-Band-EQ als Niveauregler
(Kuhschwanzcharakteristik). Der Q-Regler
verschwindet.
