Yamaha PM5D-RH V2 DE Benutzerhandbuch
Seite 202
Funktion MIDI REMOTE
202
PM5D/PM5D-RH V2 / DSP5D Bedienungsanleitung
Referenzteil
2

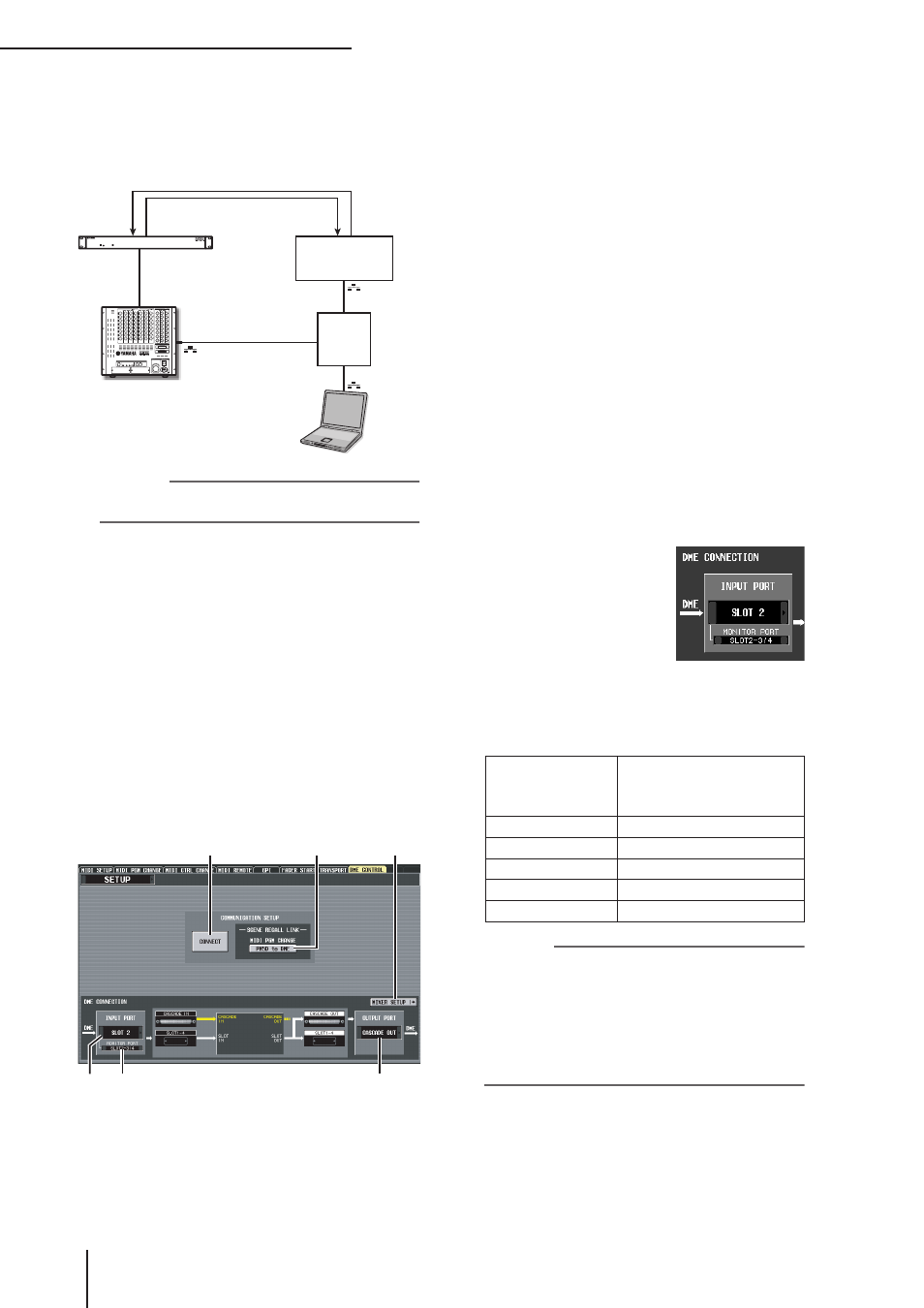

Anschluss über ein DCU5D
Sie können ein Ethernetkabel verwenden, um das
DSP5D und das DME-Gerät über ein DCU5D (Digital
Cabling Unit) von Yamaha zu verbinden.
Hinweis
Das DSP5D muss über den Anschluss CASCADE OUT
(RJ-45) verbunden werden.
❏ Einleiten der Kommunikation zwischen
dem PM5D und dem DME-Gerät
Gehen Sie folgendermaßen vor, um den Port für das
Senden/Empfangen von Audio-Signalen zwischen dem
PM5D und dem DME-Gerät auszuwählen und die
Kommunikation einzuleiten.
1
Verbinden Sie das PM5D mit dem DME-Gerät.
2
Drücken Sie mehrmals die DISPLAY ACCESS-
Taste [MIDI/REMOTE], um den Bildschirm
DME CONTROL aufzurufen.
3
Wählen Sie SETUP im Bereich für die
Komponentenauswahl links oben im
Bildschirm aus.
Ein Bildschirm wie der folgende wird angezeigt.
Der SETUP-Bildschirm enthält die folgenden Elemente.
A CONNECT
Mit dieser Schaltfläche wird die Verbindung zwischen
dem PM5D und dem DME-Gerät eingeleitet oder
beendet.
B MIDI PGM CHANGE
Wenn diese Schaltfläche eingeschaltet ist, wird ein
Programmwechsel an das DME-Gerät über die I/O-
Karte oder über die CASCADE-IN/OUT-Anschlüsse
gesendet, wenn eine Szene auf dem PM5D abgerufen
wird. Dadurch können Szenen auf dem DME-Gerät
parallel zum Szenenabruf auf dem PM5D abgerufen
werden.
C INPUT PORT
Hier können Sie den PM5D-Port auswählen, der die
Audio-Signale vom DME-Gerät empfängt.
D MONITOR PORT
Hier können Sie den PM5D-Port auswählen, der
Monitor-Signale vom DME-Gerät empfängt. Da dieses
Monitor-Signal an den CUE-Bus des PM5D gesendet
wird, kann die Monitor-Funktion des DME-Geräts
vom PM5D aus genauso gesteuert werden wie die
eigene Cue-Funktion des PM5D (Funktion
EXTERNAL CUE).
E MIXER SETUP
Mit dieser Schaltfläche wird der Bildschirm MIXER
SETUP der Funktion SYS/W.CLOCK angezeigt.
F OUTPUT PORT
Hier können Sie den PM5D-Port auswählen, der die
Audio-Signale an das DME-Gerät ausgibt.
4
Wählen Sie im Bereich
INPUT PORT links unten
im Bildschirm den PM5D-
Port aus, der die Audio-
Signale vom DME-Gerät
empfangen soll.
Die Porttypen, die hier
ausgewählt werden können,
hängen vom Port ab, der momentan für den
Kaskaden-Eingang ausgewählt worden ist (Feld
CASCADE IN PORT SELECT im Bildschirm MIXER
SETUP), und zwar wie folgt:
Hinweis
• Die Einstellung für den Kaskaden-Eingangs-Port kann nicht
vom Bildschirm DME CONTROL aus umgeschaltet werden.
Falls erforderlich klicken Sie auf die Schaltfläche MIXER
SETUP, um den Bildschirm MIXER SETUP der Funktion
SYS/W.CLOCK aufzurufen, und ändern Sie den Port, den
Sie für den Kaskaden-Eingang verwenden möchten.
• Je nach Art der Kaskadenverbindung zeigt der DSP5D-Port
nur die auswählbaren Einträge: ---, SLOT1-2, CASCADE IN
(D-SUB), oder CASCADE OUT (RJ-45).
5
Wählen Sie im Feld MONITOR PORT den
PM5D-Port aus, der die Monitor-Signale vom
DME-Gerät empfangen soll.
Die folgenden Ports können ausgewählt werden.
---- . . . . . . . . . . . . . . . . . .Keine Zuordnung
SLOT1-1–SLOT4-16 . . .Der gewünschte Port von
Slot 1–4
CASCADE 1–32 . . . . . . .CASCADE IN-Ports 1–32
DSP5D
CASCADE IN
HUB
DCU5D
POWER
DME-Gerät
CASCADE-
OUT-Buchse
CASCADE-
IN-Buchse
zum CASCADE-IN-
Anschluss (D-SUB)
CASCADE-OUT-
Anschluss (D-SUB)
CASCADE-OUT-
Buchse (RJ-45)
CASCADE
IN-Buchse
(RJ-45)
1
5
4
6
2
3
Einstellung im Feld
CASCADE IN PORT
SELECT (Bildschirm
MIXER SETUP)
Im Feld INPUT PORT verfügbare
Elemente
CASCADE IN
----, SLOT1–SLOT4
SLOT4
----, CASCADE IN, SLOT1–SLOT3
SLOT3/4
----, CASCADE IN, SLOT1–SLOT2
SLOT1–4 [CH1–8]
----, CASCADE IN
SLOT1–4 [CH9–16]
----, CASCADE IN
