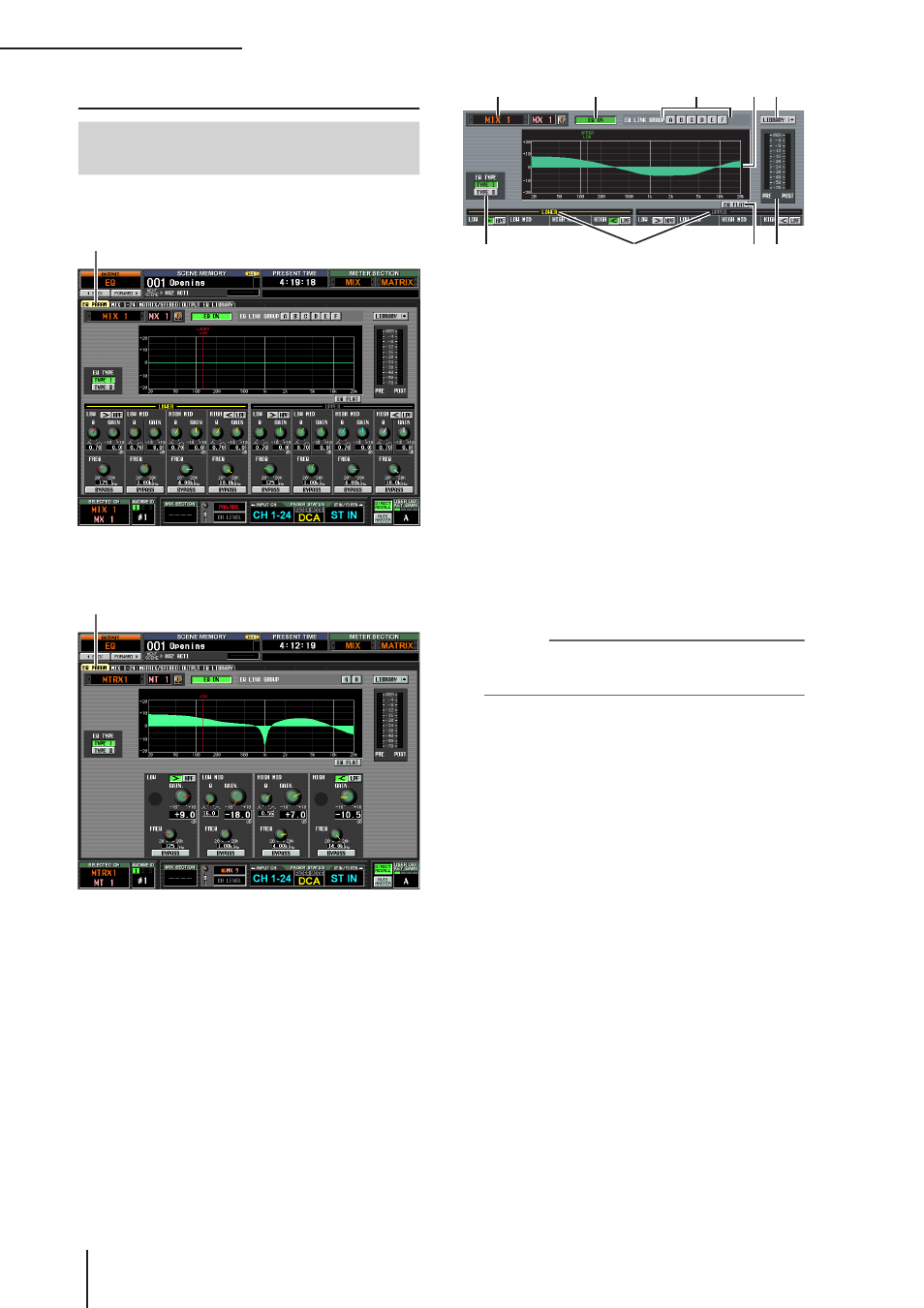

Funktion OUTPUT EQ

250

PM5D/PM5D-RH V2 / DSP5D Bedienungsanleitung

Referenzteil

Funktion OUTPUT EQ

Hier können Sie die EQ-Parameter des ausgewählten
Ausgangskanals bearbeiten.

(Falls ein MIX-Kanal oder ein STEREO-A/B-Kanal
ausgewählt ist)

(Falls ein MATRIX-Kanal ausgewählt ist)

A Kanalauswahl

Wählen Sie den zu bearbeitenden Ausgangskanal aus.
Sie können einen Acht-Band-EQ (vier UPPER-Bänder
+ vier LOWER-Bänder) für MIX-Kanäle und
STEREO-A/B-Kanäle sowie einen Vier-Band-EQ für
MATRIX-Kahäle verwenden.
Falls ein Kanal Teil eines Paars ist (oder falls ein
STEREO-A/B-Kanal ausgewählt ist), ist rechts davon
ein Herzsymbol angezeigt. Bei MIX- oder MATRIX-
Kanälen können Sie auf dieses Symbol klicken, um die
Paarbildung zu aktivieren/deaktivieren.

B EQ ON/OFF (EQ ein/aus)

Schaltet den EQ für den betreffenden Kanal ein oder
aus.

C EQ LINK GROUP

Hiermit wird die EQ-Verknüpfungsgruppe (A–H)
ausgewählt, zu der der EQ des betreffenden Kanals
gehört. Bei Ausgangskanälen, die derselben Gruppe
angehören, sind die EQ-Parameter verknüpft.

Hinweis

Der EQ von MIX- und STEREO-A/B-Kanälen kann nur den
Gruppen A–F zugewiesen werden, der EQ von MATRIX-
Kanälen nur den Gruppen G/H.

D LIBRARY

Mit dieser Schaltfläche rufen Sie den Bildschirm
OUTPUT EQ LIBRARY (

S. 252) auf, wo Sie die

EQ-Bibliothekseinstellungen für die Ausgangskanäle
speichern/laden können.

E EQ TYPE

Hiermit wählen Sie das Verhalten des EQ aus. Durch
Einschalten der Schaltfläche [TYPE I] wird der in der
02R-Serie verwendete Algorithmus ausgewählt. Durch
Einschalten der Schaltfläche [TYPE II] wird ein neu
entwickelter Algorithmus ausgewählt. TYPE II
verringert die Interferenzen zwischen den Bändern.

F EQ-Diagramm

Dieses Diagramm zeigt die ungefähre Reaktion der EQ-
Parameter. Die farbigen senkrechten Linien zeigen die
Mittenfrequenz (FREQ) des Bands für den Parameter
an, an dem sich der Cursor befindet. (Die Farbe der
einzelnen Linien entspricht der Reglermarkierung des
betreffenden Bands.) Die Reaktionskurve verändert
sich, wenn Sie Q (Bandbreite) oder GAIN
(Vestärkung) der einzelnen Bänder bearbeiten.

G Pegelanzeige

An diesen Anzeigen können Sie die Spitzenpegel vor
und nach der EQ-Anwendung ablesen. Falls das Signal
vor der EQ-Anwendung übersteuert ist, leuchtet das
OVER-Segment auf.

Bildschirm EQ PARAM
(EQ-Parameter)

EQ PARAM

EQ PARAM

5

1

2

4

8 7

3

6

9
