Funktion INPUT PATCH
280
PM5D/PM5D-RH V2 / DSP5D Bedienungsanleitung
Referenzteil

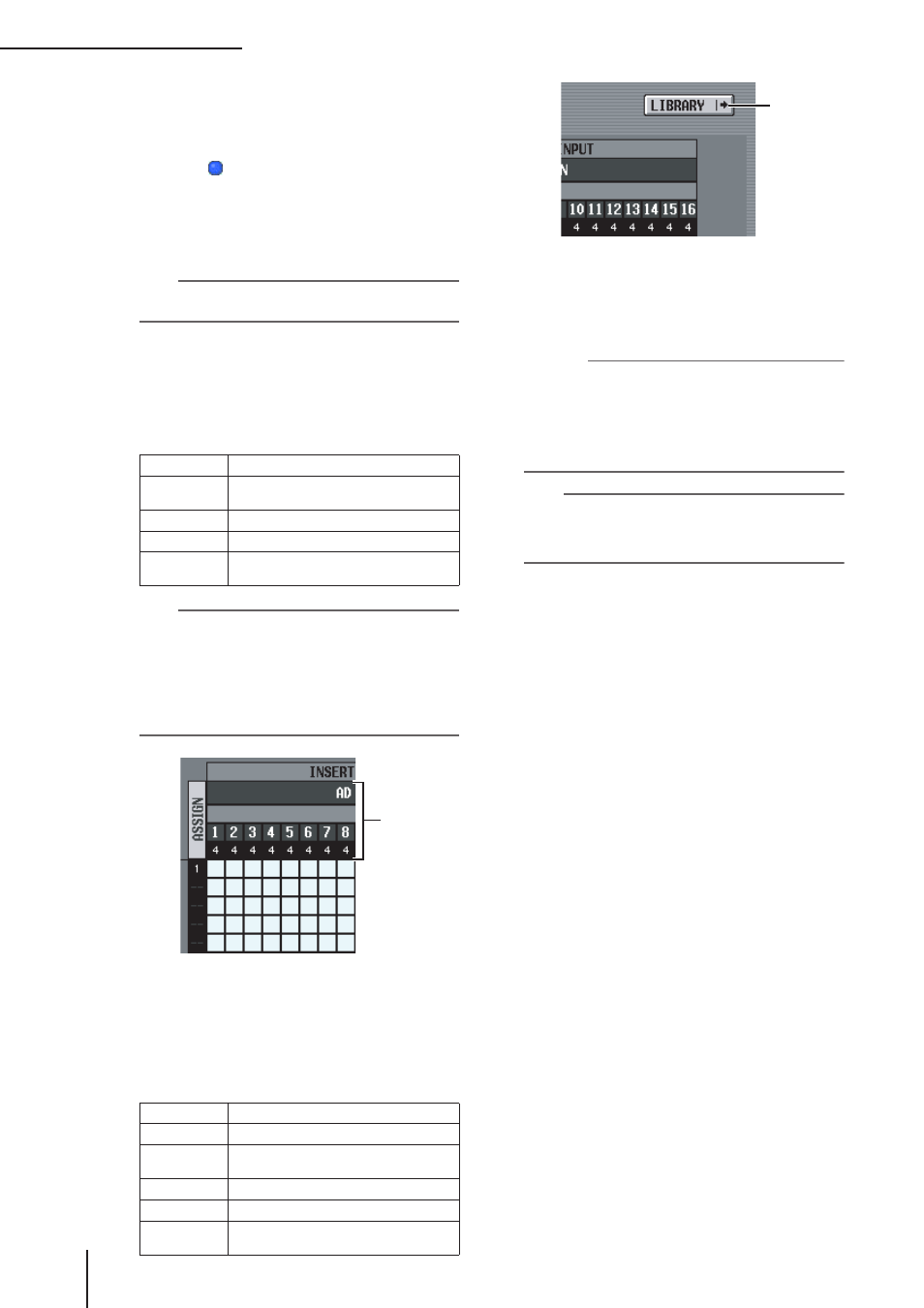

E Matrix
Für jeden Eingangskanal (vertikale Spalte) erlaubt die
Matrix die Zuordnung einer oder mehrerer
Ausgangsports (horizontale Zeile) als Insert-Out.
Aktuell zugeordnete Verbindungspunkte werden durch
das Symbol gekennzeichnet.
Durch Klicken auf einen Verbindungspunkt kann eine
Zuordnung (Patch) hergestellt oder aufgehoben
werden. Die roten Linien links oben geben den
Verbindungspunkt an, auf welchen Sie den Cursor
bewegen.
Tipp
Die Bedienung der Matrix ist auf allen Patch-Bildschirmen die
gleiche. Einzelheiten hierzu finden Sie im Tipp auf S. 277.
F Ausgangs-Port
Von oben nach unten werden in diesem Bereich der
Typ des Ausgangs-Ports (CATEGORY), die ID-Num-
mer (ID), die Nummer des Ausgangskanals (PORT)
und die Zahl der zugewiesenen Eingangskanäle
(ASSIGN) angezeigt. Folgende Ausgangs-Port-Typen
können als Insert-Out zugeordnet werden:
Tipp
• Für Ports, die momentan nicht zur Verfügung stehen, ist die
Portnummer grau dargestellt.
• Bei SLOT OUT-Ports, die auch an den CASCADE-
Anschluss ausgegeben werden, wird anstelle der SLOT
OUT-Portnummer die Portnummer des CASCADE-
Anschlusses gelb angezeigt.
• Wenn GEQ IN als Insert Out gewählt wird, wird der Ausgang
desselben GEQ-Moduls automatisch als Insert In festgelegt.
G Eingangs-Port
Von oben nach unten werden in diesem Bereich der
Typ des Eingangs-Ports (CATEGORY), die ID-
Nummer (ID), L/R, die Nummer des Eingangskanals
(PORT) und die Gesamtzahl der den einzelnen
Eingangs-Ports zugewiesenen Eingangskanäle (ASSIGN,
einschließlich Insert-In) angezeigt. Es können die
folgenden Eingangs-Ports ausgewählt werden:
H LIBRARY-Taste
Mit dieser Taste wird der Bildschirm INPUT PATCH
LIBRARY (
➥ S. 283) aufgerufen, wo Sie Patch-
Library-Einstellungen für Eingangskanäle speichern
und wieder aufrufen können.
Hinweis
Um die Insert Ins/Outs, die Sie auf diesem Bildschirm den
jeweiligen Eingangskanälen zugewiesen haben, zu aktivieren,
müssen Sie auf dem Bildschirm INSERT/DIRECT OUT
POINT (Funktion INPUT PATCH) (
entsprechenden Eingangskanäle jeweils die INSERT-Taste
drücken. Wenn Sie jedoch Insert In/Out einem GEQ
zugewiesen haben, wird INSERT automatisch aktiviert.
Tipp
Wenn Sie vom Bedienfeld aus arbeiten, können Sie den
Cursor von der rechten Bildschirmhälfte zur linken (und
umgekehrt) bewegen, indem Sie die [SHIFT]-Taste gedrückt
halten und dann die Cursortasten [√]/[®] betätigen.
MIX OUT
MIX-OUT-Buchsen 1–24
SLOT OUT
Ausgangskanäle einer in den Slots 1–4
installierten I/O-Karte
FX IN
L/R-Eingänge für interne Effekte 1–8
GEQ IN
Eingänge von GEQ-Modulen 1–12
2TR OUT
L/R-Kanäle der 2TR OUT DIGITAL-
Buchsen 1–3
AD IN
INPUT-Buchsen 1–48
AD ST IN
ST IN-Buchsen 1–4 L/R
SLOT IN
Eingangskanäle einer in den Slots 1–4
installierten I/O-Karte
FX OUT
L/R-Ausgänge für interne Effekte 1–8
GEQ OUT
Ausgänge für GEQ-Module 1–20
2TR IN
L/R-Kanäle der 2TR IN DIGITAL-Buchsen
1–3 oder der 2TR IN ANALOG-Buchsen 1/2
