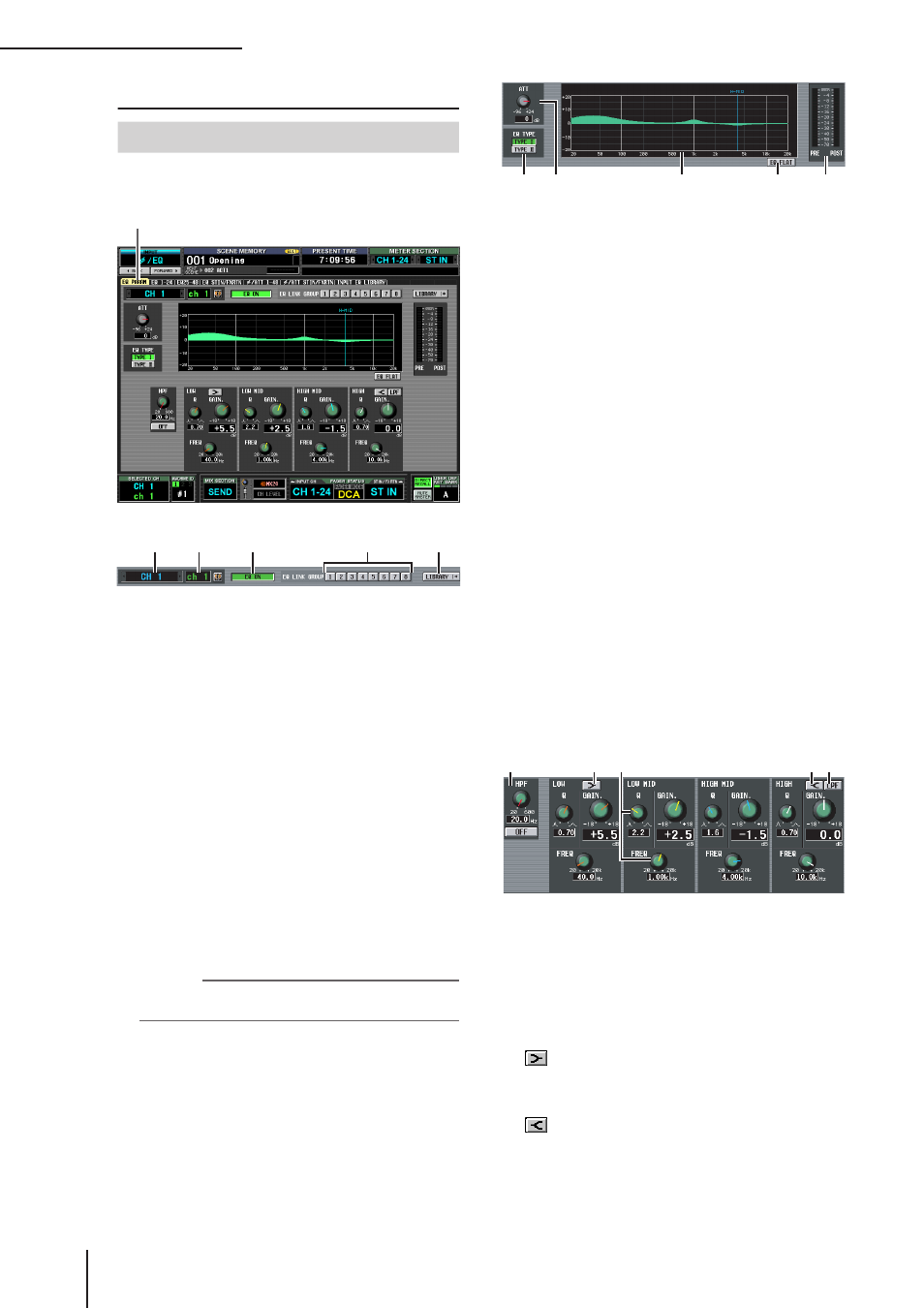

Funktion INPUT ø/EQ
286
PM5D/PM5D-RH V2 / DSP5D Bedienungsanleitung Referenzteil
Funktion INPUT ø/EQ
Hier können die EQ-Parameter eines ausgewählten
Eingangskanals bearbeitet werden.
A Kanalauswahl
Hier wird der Eingangskanal (Eingangskanal 1–48,
STIN-Kanal 1–4 L/R, FXRTN-Kanal 1–4 L/R)
ausgewählt.
B Name
Dies ist der Name des aktuell ausgewählten
Eingangskanals. Wenn der Eingangskanal gepaart ist
(oder wenn ein ST IN-Kanal oder ein FX RTN-Kanal
ausgewählt wurde), wird rechts ein Herzsymbol
angezeigt. Bei einem Eingangskanal kann durch
Klicken auf dieses Symbol die Paarbildung aktiviert/
deaktiviert werden.
C EQ ON/OFF
Schaltet den Equalizer für den ausgewählten Kanal ein
oder aus.
D EQ LINK GROUP
Hier wird die EQ-Link-Gruppe (1–8) ausgewählt, zu
der der EQ des aktuellen Kanals gehört. Die EQ-
Parameter werden für Eingangskanäle derselben
Gruppe miteinander verknüpft.
Hinweis
Die EQ-Link-Gruppen der Eingangskanäle sind unabhängig
von denen der Ausgangs-Kanäle.
E LIBRARY
Mit dieser Taste wird der Bildschirm INPUT EQ
LIBRARY (
➥ S. 289) aufgerufen, wo Sie EQ-Library-
Einstellungen für Eingangskanäle speichern und wieder
aufrufen können.
F ATT (Attenuation, Dämpfung)
Dieser Drehregler stellt das unmittelbar auf die AD-
Wandlung folgende Maß der Dämpfung/Verstärkung
im Bereich von –96 dB–+24 dB ein. Er ist mit dem
ATT-Drehregler auf den Bildschirmen ø/ATT 1-48
und ø/ATT STIN/FXRTN verknüpft. Der aktuelle
Wert wird im Feld unterhalb des Reglers angezeigt.
G EQ TYPE
Hiermit wird der Equalizer-Typ ausgewählt. Durch
Einschalten der Taste TYPE I wird der in der Serie 02R
verwendete Algorithmus ausgewählt. Wenn Sie die
Taste TYPE II aktivieren, wird ein neu entwickelter
Algorithmus ausgewählt. TYPE II verringert die
Interferenz zwischen den Bändern.
H EQ-Diagramm
Hier wird die geschätzte Empfindlichkeit der EQ-
Parameter grafisch dargestellt. Die farbigen
senkrechten Linien zeigen den FREQ-Wert
(Mittenfrequenz) des Bandes an, bezogen auf den
Parameter an Cursorposition. (Die Farbe jeder Linie
entspricht der Farbe der Reglermarkierungen für jedes
Band.) Die Empfindlichkeitskurve ändert sich, wenn
Sie die Regler Q oder GAIN der einzelnen Bänder auf
unterschiedliche Werte einstellen.
I Pegelanzeigen
Sie zeigen die jeweiligen Spitzenpegel vor (PRE) und
nach (POST) Equalizer an. Wenn das Signal in beiden
Fällen den Höchstwert überschreitet, dann leuchtet das
Segment OVER auf.
J EQ FLAT
Mit dieser Taste werden die GAIN-Parameter aller
Bänder auf den Standardwert (±0,0 dB) zurückgesetzt.
Wenn Sie auf diese Taste klicken, wird eine
Bestätigungsmeldung angezeigt.
K HPF (Hochpassfilter)
Der Hochpassfilter hinter Dämpfung und vor EQ kann
ein-/ausgeschaltet werden, und Sie können dessen
Grenzfrequenz anpassen. Die Grenzfrequenz kann in
einem Bereich von 20–600 Hz angepasst werden.
L Drehregler
Mit diesen Reglern werden pro Band die Werte für Q,
FREQ (Mittenfrequenz) und GAIN (Anhebung/
Absenkung) eingestellt.
M (LOW Shelving)
Wenn die Taste gedrückt ist, dann arbeitet LOW EQ
als Equalizer vom Shelving-Typ („Kuhschwanzfilter“),
und der Q-Regler verschwindet.
N (HIGH Shelving)
Wenn die Taste gedrückt ist, dann arbeitet HIGH EQ
als Equalizer vom Shelving-Typ („Kuhschwanzfilter“),
und der Q-Regler verschwindet.
O LPF (Low Pass Filter, Tiefpassfilter)
Wenn diese Taste eingeschaltet ist, arbeitet HIGH EQ
als Tiefpassfilter. Der Q-Regler verschwindet, und der
GAIN-Regler dient dem Ein-/Ausschalten des LPF.
Bildschirm EQ PARAM (EQ-Parameter)
EQ PARAM
1 2 3 5 4
9 8 7 6 J
M K N O L
