DTX700K
Montageanleitung
Dieses Faltblatt bechreibt das Standardverfahren für die Montage des DTX700K.
Nach der Montage der Teile und dem Anschließen der Kabel (siehe Abbildung) können Sie das Drum-Trigger-Modul einschalten.
• Zur Montage benötigen Sie vier separate Pakete – ein
Rack-System RS500, ein Pad-Set DTP700C, ein Pad-Set
DTP700P und ein Drum-Trigger-Modul DTX700.
• Dieses Faltblatt beschreibt, wie man die Pads und das
Drum-Trigger-Modul am Rack-System RS500 anbringt.
Stellen Sie, bevor Sie die nachstehenden Verfahrensweisen
ausführen, sicher, dass Sie das Rack-System wie in seiner
Montageanleitung beschrieben korrekt montiert haben.
Legen Sie vor Beginn der Montage einen (separat erhältlichen)
Schlagzeugteppich auf dem Boden aus. Alternativ können Sie,
bevor Sie den Hi-Hat-Ständer HS650A und das Kick-Pad KP65
aufbauen, die Packungskartons auf den Boden legen, um die
Geräte vor Beschädigung zu schützen.
Bitte lesen Sie vor Gebrauch diese Montageanleitung, und verwenden Sie das Produkt sicher und in angemessener Weise.
* Bewahren Sie diese Anleitung an einem sicheren Ort auf, um später jederzeit darauf zurückgreifen zu können.
* Lesen Sie sich unbedingt auch die Montageanleitung für das Rack-System und die Bedienungsanleitung für das Pad durch.
HINWEIS
• Ziehen Sie in jedem Fall am Stecker und nicht am Kabel, wenn Sie dieses anschließen oder entfernen.
Platzieren Sie auch keine schweren oder scharfen Gegenstände auf dem Kabel. Anwendung
übermäßiger Kraft auf das Kabel kann dieses beschädigen, z. B. durchtrennte Leiter usw.
• Treten Sie nicht auf das Produkt, und stellen Sie keine schweren Gegenstände darauf ab.
Dadurch kann das Produkt beschädigt werden.
• Lagern oder verwenden Sie das Produkt nicht an Orten mit extrem hoher Temperatur (unter direkter
Sonneneinstrahlung, in Nähe einer Heizung, in einem geschlossenen Fahrzeug usw.) oder hoher
Luftfeuchtigkeit (Badezimmer, draußen bei feuchter Witterung usw.). Dadurch kann das Instrument
beschädigt, verfärbt, verformt oder in anderer Weise beeinträchtigt werden.
• Verwenden Sie kein Benzin, Lösemittel oder Alkohol, um das Produkt zu reinigen, da dies zu Verfärbung
oder Verformung führen kann. Wischen Sie das Produkt mit einem weichen oder leicht angefeuchteten
und gut ausgewrungenen Tuch sauber. Wenn das Produkt stark verschmutzt ist, verwenden Sie ein
Tuch mit einem neutralen Reinigungsmittel, und wischen Sie das Produkt mit einem weichen oder
leicht angefeuchteten und gut ausgewrungenen Tuch sauber, so dass kein Reinigungsmittel auf
dem Produkt verbleibt. Achten Sie auch besonders darauf, dass kein Wasser und Reinigungsmittel
in Kontakt mit den Kissen des Produkts gerät; dadurch wird das Produkt beeinträchtigt.
* Die in dieser Bedienungsanleitung enthaltenen technischen Daten und Beschreibungen dienen lediglich der Information. Yamaha Corp. behält sich das Recht vor,
Produkte und technische Daten jederzeit ohne vorherige Ankündigung zu ändern. Da die technischen Daten, das Gerät selbst oder das Zubehör nicht in jedem
Land gleich sind, setzen Sie sich im Zweifelsfall bitte mit Ihrem Yamaha-Händler in Verbindung.
DE
VORSICHTSMASSNAHMEN

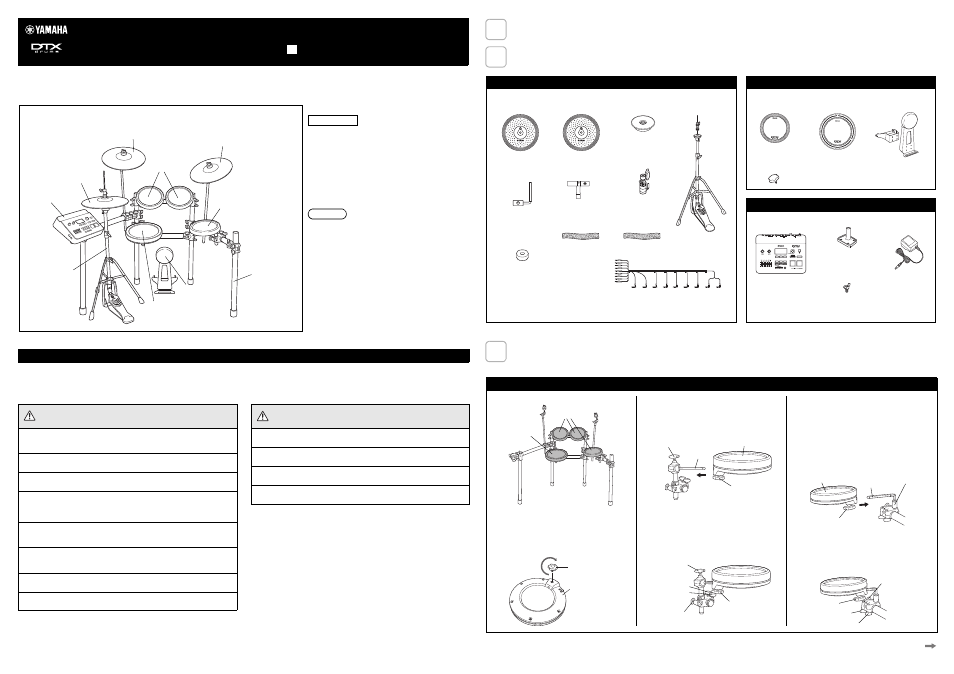

Standardbeispiel für die Montage
PCY135
(Becken-Pad)
XP70
(Tom-Pad)
XP70
(Tom-Pad)
KP65
(Kick-Pad)
XP80
(Snare-Pad)
HS650A
(Hi-Hat-Ständer)
Drum-Trigger-
Modul DTX700
RHH135
(Real-Hi-Hat-Pad)
RS500
(Rack-System)
PCY135
(Becken-Pad)
WICHTIG
HINWEIS
Wenn dieses Symbol ignoriert und das Produkt falsch angewendet
wird, können schwere Personenschäden oder Sachschäden
auftreten.
• Erlauben Sie Kindern aufgrund der Verletzungsgefahr unter keinen Umständen die
unbeaufsichtigte Montage oder Aufstellung dieses Produkts. Die Montage dieses Produkts
sollte ausschließlich unter Aufsicht eines Erwachsenen erfolgen.
• Seien Sie vorsichtig an den Kanten der Beckenhalter und Tom-Halter. Die scharfen Halter
können zu Verletzungen führen.
• Seien Sie vorsichtig an den Kanten der am Kick-Pad und am Fußpedal angebrachten Dorne.
An den scharfen Kanten können Sie Verletzungen erleiden.
• Wenn dieses Produkt mit einem Rack-System oder auf einem Beckenständer verwendet wird,
achten Sie darauf, dass alle Bolzen festgezogen sind. Wenn Sie Höhe oder Neigungswinkel
einstellen, achten Sie darauf, die Bolzen nicht zu plötzlich zu lösen. Lose Bolzen können
bewirken, dass das Rack herunterfällt und beschädigt wird sowie Verletzungen verursacht.
• Stellen Sie das Produkt immer auf einer ebenen und stabilen Oberfläche auf. Die Aufstellung
auf einer schiefen, instabilen Oberfläche oder auf Stufen kann zur Folge haben, dass das
Produkt instabil ist und leichter umfallen kann.
• Achten Sie beim Aufstellen des Produkts bitte sorgfältig auf die Handhabung der Kabel
und die Kabelführung. Achtlos verlegte Kabel können dazu führen, dass der Benutzer
oder Dritte stolpern und hinfallen.
• Nehmen Sie keine Änderungen am Produkt vor. Dies kann zu Verletzungen oder
Schäden/Beeinträchtigungen am Produkt führen.
• Setzen Sie sich nicht auf das Rack, und steigen Sie nicht darauf. Das Rack oder der
Ständer können umkippen und beschädigt werden und dabei Verletzungen verursachen.
Wenn dieses Symbol ignoriert und das Produkt falsch angewendet
wird, besteht Verletzungsgefahr für Personen, die mit dem Produkt
umgehen, oder es können Sachschäden entstehen.
• Achten Sie beim Einstellen von Klemmen auf Ihre Finger. Sie können dabei eingeklemmt
und verletzt werden.
• Seien Sie vorsichtig mit Rohrenden, mit den Rohrinnenwänden und Schraubenspitzen.
An den metallenen Graten usw. können Sie sich die Finger verletzen.
• Geraten Sie nicht mit der Hand oder den Füßen unter das Pedal oder den Fußschalter.
Sie können sich einklemmen und Verletzungen erleiden.
• Montieren Sie keine akustischen Trommeln an dem E-Drum-Rack. Die Klemmen können
beschädigt werden, und die Trommeln können herunterfallen und Verletzungen verursachen.
Digital Musical Instruments Division Digital Musical Instruments Division
©2011 Yamaha Corporation
WW60770 110PO***.01C0
WARNUNG VORSICHT
Montieren Sie das Rack-System RS500.
Nähere Hinweise finden Sie in der Montageanleitung, die mit dem Rack-System ausgeliefert wurde.
Prüfen Sie den Inhalt der einzelnen Pakete.
Befestigen Sie die Pads und das Drum-Trigger-Modul am Rack-System.
Montieren Sie wie nachstehend beschrieben die Pads und das Trigger-Modul am Rack-System, und bringen Sie anschließend Kick-Pad
und Hi-Hat in die gewünschte Position.
1
2
Paket 1: DTP700C Paket 2: DTP700P
‰ PCY135
Becken-Pad (x2)
‰ RHH135
Real-Hi-Hat-Pad (x1)
‰ Basis des Ständers für
RHH135 (x1)
‰ HS650A
Hi-Hat-Ständer (x1)
‰ Stopper für das
PCY135 (x2)
‰ Stimmschlüssel (x1)
‰ Hi-Hat-Klemme für
RHH135 (x1)
‰ Kabelbinder (x10)
‰ Filzscheiben für
PCY135 (x2)
‰ 9-kanalige
Kabelpeitsche (x1)
‰ Bedienungsanleitung für PCY100, PCY135 und PCY155 (x1)
‰ Bedienungsanleitung für RHH135 (x1)
‰ Montageanleitung (dieses Faltblatt)
‰ XP70
Tom-Pad (x3)
‰ XP80
Snare-Pad (x1)
‰ KP65
Kick-Pad (x1)
‰ Klemmschraube (x4)
‰ Bedienungsanleitung für XP70 und XP80 (x1)
‰ Bedienungsanleitung für KP65 (x1)
‰ Kabelbinder für
RHH135 (x1)
Paket 3: DTX700
‰ Bedienungsanleitung DTX700 (x1)
‰ Datenliste DTX700 (x1)
‰ DVD (mit Software) (x1)
‰ Drum-Trigger-Modul
DTX700 (x1)
‰ Netzadapter*
(x1)
‰ Modulständer (x1)
‰ Modulständer-
Befestigungsschrauben
(x4)
* Wird u. U. in Ihrem Gebiet nicht
mitgeliefert. Wenden Sie sich bitte
an Ihren Yamaha-Händler.
3
Montage von Snare-Pad und Tom-Pads
„ Montage des Snare-Pads
1. Bringen Sie die Klemmschraube am Snare-Pad
an und ziehen Sie sie provisorisch fest
(mit 5 oder 6 Umdrehungen).
2. Montieren Sie das Snare-Pad an der Stangenklemme
des Racks. Stellen Sie wie nachstehend gezeigt
sicher, dass der Stangenabschnitt vollständig in die
Montageöffnung des Pads eingeführt ist, und ziehen
Sie dann die Klemmschraube vollständig an.
3. Justieren Sie, wenn nötig, mit den Klemmschrauben
A bis E die Höhe und den Winkel des Snare-Pads.
Achten Sie dabei darauf, nur eine Schraube auf
einmal zu justieren (d. h. eine Schraube lösen,
das Pad justieren und dann die Schraube wieder
anziehen, bevor Sie eine andere lösen).
„ Montage der Tom-Pads
1. Bringen Sie wie beim Snare-Pad an den Tom-Pads
jeweils die Klemmschraube an und ziehen Sie sie
provisorisch fest (mit 5 oder 6 Umdrehungen).
2. Montieren Sie die drei Tom-Pads an den
Stangenklemmen des Racks. Stellen Sie
wie nachstehend gezeigt sicher, dass der
Stangenabschnitt vollständig in die jeweilige
Montageöffnung des Pads eingeführt ist, und
ziehen Sie dann die Klemmschraube vollständig an.
3. Justieren Sie, wenn nötig, mit den Klemmschrauben
A bis D die Höhe und den Winkel der Pads. Achten
Sie dabei darauf, nur eine Schraube auf einmal
zu justieren (d. h. eine Schraube lösen, das Pad
justieren und dann die Schraube wieder anziehen,
bevor Sie eine andere lösen).
XP80
XP70
Klemmschraube
(wie in der Anweisung
gezeigt festziehen)
Snare-Pad (Rückseite)
Einführen
Snare-Pad
Stangen-
abschnitt
Klemmstange
Klemmschraube
Klemmschraube A
Klemmschraube C
Klemmschraube E
Klemmschraube D
Klemmschraube B
Tom-Pad
Klemmschraube
Einführen
Stangen-
abschnitt Klemmstange
Klemmschraube C
Klemmschraube D
Klemmschraube B
Klemmschraube A
Fortsetzung nächste Seite
