4
V

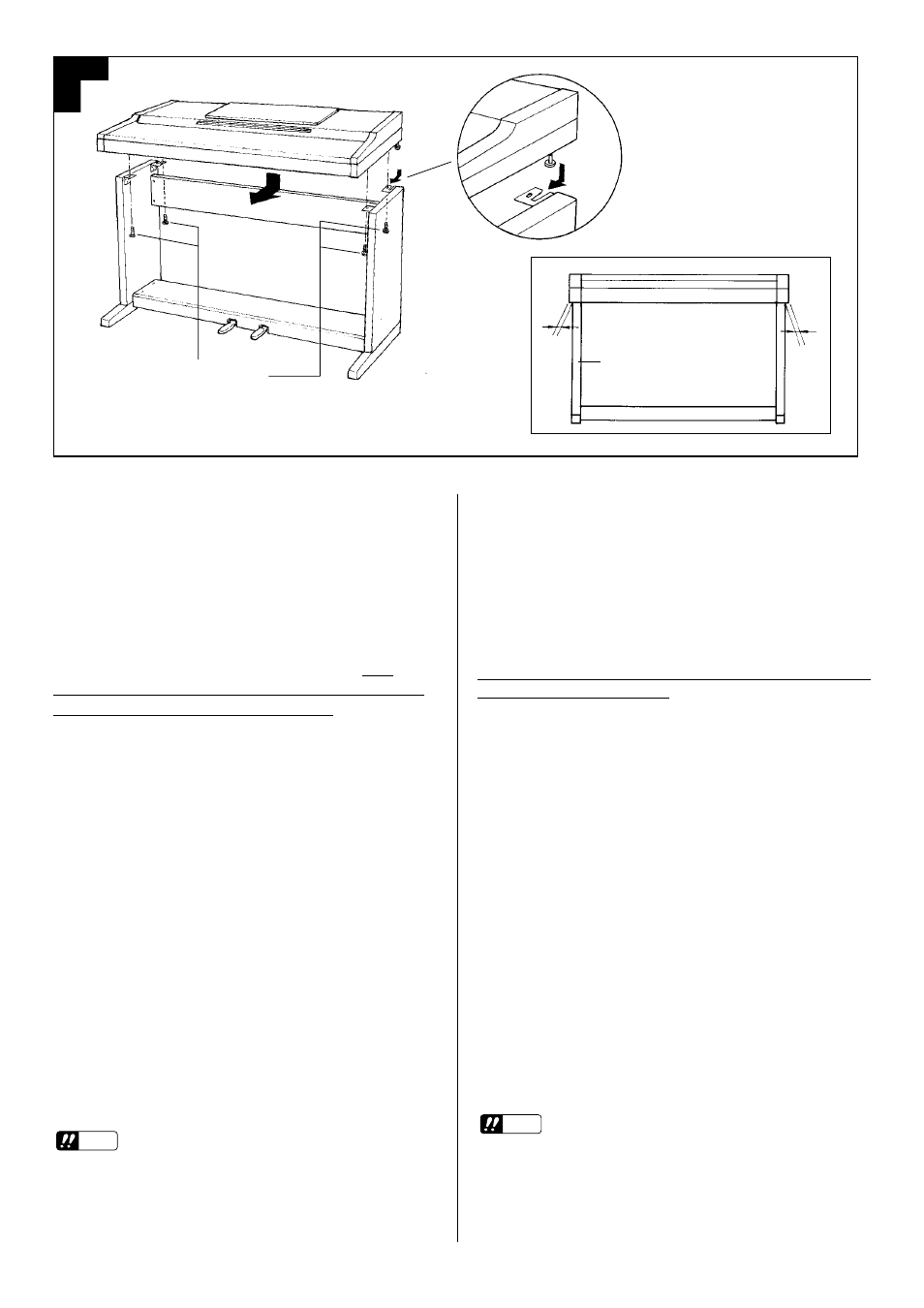

Install the main unit (A).
Place the main unit (A) on the side panels (D) with the
screws on its bottom panel (toward the rear of the main
unit) just behind the grooves in the brackets located at the
top of the side panels. Then slide the main unit forward
until it stops. WATCH YOUR FINGERS WHEN DO-
ING THIS!!
Align the holes on the bottom panel of the main unit
with the holes in the brackets on the side panels (also
center the main unit to produce equal clearance on the left
and right sides, as shown in the illustration), then screw in
and securely tighten the four 6
x 16 millimeter flat-head
screws 3.
B
Connect the pedal cord.
Pass the pedal cord through the two cord holders on the
side panel. Plug the free end of the cord into the connector
on the bottom of the main unit (A). The plug only goes in
one way (the lug on the connector should face the key-
board-side of the main unit, as shown in the illustration) —
don’t try to force it in the wrong way around.
N
Set the adjuster.
For stability, an adjuster is provided on the bottom of
the pedal box (C). Rotate the adjuster until it comes in firm
contact with the floor surface. The adjuster ensures stable
pedal operation and facilitates pedal effect control. If the
adjuster is not in firm contact with the floor surface, dis-
torted sound may result.
IMPORTANT • After assembling the Clavinova, check once more to
make sure that all screws have been securely fas-
tened.
• If the stand leans to the side, makes unusual noises,
or otherwise seems unstable during use, check and
tighten all screws while following the assembly in-
structions given above.
V
Montieren Sie die Tastatureinheit (A).
Setzen Sie die Tastatureinheit (A) so auf den fertigen
Ständer, daß die beiden Schrauben an ihrer Unterseite hinter
den Winkelblechen mit Führungsschlitz an der Hinterseite
des Ständers zu liegen kommen. Schieben Sie die Tastatur-
einheit dann bis zum Anschlag in die Schlitze. KLEMMEN
SIE IHRE FINGER DABEI NICHT EIN!!
Richten Sie die Schraubenbohrungen an der Unterseite der
Tastatureinheit mit den Bohrungen der Winkelbleche aus
(achten Sie auch darauf, daß sie mittig auf dem Ständer steht,
wie in der Abbildung gezeigt). Schrauben Sie die Tastatur-
einheit dann mit den vier 6
x 16 mm Senkschrauben 3 am
Ständer fest.
B
Schließen Sie das Pedalkabel an.
Sichern Sie das Pedalkabel in den beiden Kabelhaltern an
den Seitenwänden. Der Stecker wird an die zugehörige
Buchse an der Unterseite der Tastatureinheit (A) angeschlos-
sen. Der Stecker paßt nur in einer Richtung in die Buchse
(mit der Führungsnase zur Tastaturseite des Instruments
weisend — siehe Abbildung). Versuchen Sie nicht, den Stek-
ker falsch herum mit Gewalt in die Buchse zu drücken!
N Justieren Sie schließlich noch den
Höhenversteller.
Zur Stabilisierung ist an der Unterseite des Pedalkastens
(C) ein Höhenversteller vorgesehen. Schrauben Sie den
Höhenversteller heraus, bis er fest auf dem Fußboden steht.
Der Höhenversteller sorgt für stabile Pedalbetätigung und
ermöglicht eine präzise Regelung des Betätigungshubs.
Wenn er nicht fest auf dem Boden steht, können beim Treten
der Pedale Klangverzerrungen auftreten.
WICHTIG • Vergewissern Sie sich nach Zusammenbau und Auf-
stellung des Clavinova noch einmal davon, daß alle
Schrauben fest angezogen sind.
• Wenn der Ständer schief steht, komische Geräusch
erzeugt oder sich beim Spielen wackelig anfühlt, prüfen
Sie gemäß den unter “Zusammenbau und Aufstellung”
gegebenen Anweisungen, ob der Ständer richtig
zusammengebaut wurde, und ziehen dabei die einzel-
nen Schrauben noch einmal nach.
iii
6 x 16 mm flat-head screws
3
6 x 16 mm Senkschrauben
3
Vis à tête plate de 6 x 16 mm
3
Tornillos de cabeza plana de 6 x 16 mm
3
D
A
A
D
