4

AUX OUT

L/L+R

R

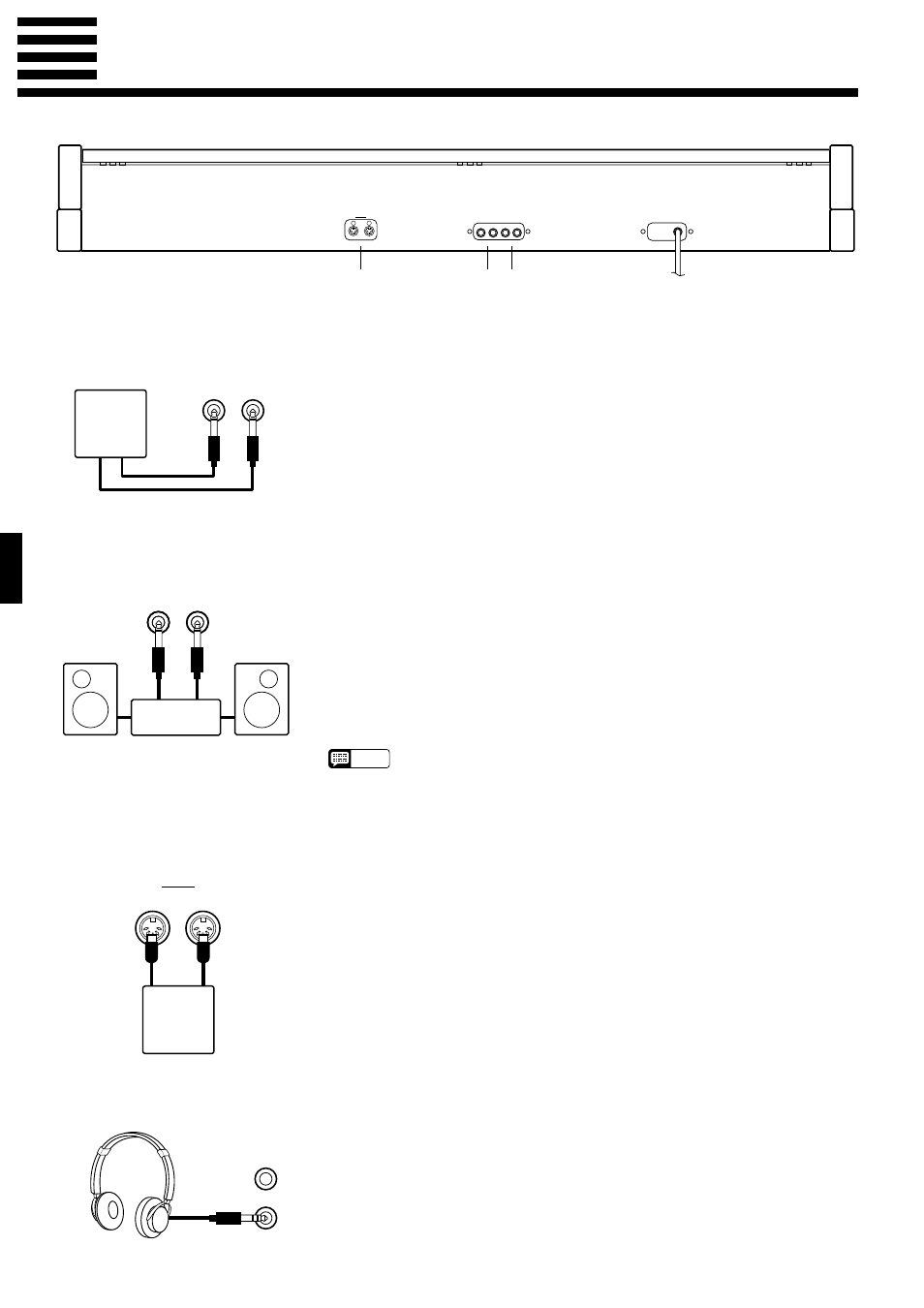

Anschlüsse

Diese Buchsen sind für die Verwendung mit einem externen Tongeneratormodul

vorgesehen, wie beispielsweise der Yamaha Disk Orchestra-Einheit DOU-10. Die
Stereo-Ausgangsbuchsen des Tongeneratormoduls werden hierbei mit den
Buchsen AUX IN L und R verbunden, wonach das vom Tongenerator erzeugte
Tonsignal vom eingebauten Verstärker und den Lautsprechern des Clavinovas
wiedergegeben wird.

Über die Buchsen AUX OUT R und L/L+R kann das vom Clavinova erzeugte

Tonsignal zu einem Instrumentenverstärker, einem Mischpult, einer PA-Anlage
oder einem Aufnahmegerät geschickt werden. Zum Anschluß an ein Mono-Gerät
verwenden Sie die Buchse L/L+R. Wenn nur die Buchse L/L+R beschaltet ist, legt
das Clavinova den linken und rechten Kanal zusammen und gibt das
Signalgemisch ohne Klangverlust über die eine Buchse aus.

Anmerkung zum internen Verstärker-Lautsprechersystem

Das CLP-152S/153S ist mit einem eigenen Stereoverstärker ausgestattet, der 20 Watt pro
Kanal leistet, während ein Paar 16 cm Lautsprecherchassis für die Tonwiedergabe
verantwortlich sind.

HINWEIS

• Das an AUX OUT ausgegebene Tonsignal darf weder direkt noch indirekt über

die AUX IN-Buchsen wieder eingeschleift werden.

Die MIDI IN-Buchse dient zum Empfang der MIDI-Daten von externen Geräten

(wie z. B. der Disk Orchestra-Einheit DOU-10) zur Steuerung des Clavinovas. An
der MIDI OUT-Buchse werden die vom Clavinova erzeugten MIDI-Daten (z. B.
beim Spielen auf der Tastatur erzeugte Noten- und Anschlagdynamikdaten)
ausgegeben.

Einzelheiten zu MIDI finden Sie unter “MIDI-Funktionen” auf Seite 12.

1

Zusatzgerät-Eingangsbuchsen
(AUX IN L/R)

2

Audio-Ausgangsbuchsen
(AUX OUT R und L/L+R)

Stereoanlage

3

MIDI-Anschlußbuchsen

(MIDI IN und OUT)

An diesen Buchsen können zum ungestörten oder “stummen” Üben zwei Stereo-

Kopfhörer angeschlossen werden. Bei Anschluß eines Kopfhörers an eine der
PHONES-Buchsen wird das interne Lautsprechersystem automatisch vom
Signalweg getrennt.

Kopfhörerbuchsen
(PHONES, an der Unterseite)

MIDI

IN

OUT

AUX IN

AUX OUT

R

L

R

L/L+R

3

1 2

AUX IN

R

L

DOU-10

MIDI

IN

OUT

DOU-10
