DMT242 Taupunktmesswertgeber
Bedienungsanleitung
M010036DE-B
EINFÜHRUNG
Der DMT242 ist ein Taupunktmesswertgeber für eine Vielzahl von OEM-Anwendungen. Er misst den
Taupunkt auch langfristig mit ausgezeichneter Stabilität, die durch das patentierte Verfahren der Auto-
Kalibrierung gewahrt wird. Die in diesem Messwertgeber verwendete Technologie mit dem Polymer-
Dünnfilmsensor DRYCAP

ist auch widerstandsfähig gegenüber Betauung, die im Falle einer Fehl-
funktion im System Kondenswasser im Prozess bilden kann. Die Mechanik ist für raue Umgebungen
ausgelegt, die einen Schutz vor Staub, Schmutz und Spritzwasser erfordern.
Der Messwertgeber lässt sich über eine Steckverbindung, die die Adern des Ausgangssignals und der
Versorgungsspannung beeinhaltet, einfach abtrennen und wieder anschließen. Der DMT242 ist darüber
hinaus mit einer seriellen Schnittstelle für Wartungszwecke ausgestattet.
VERFAHREN ZUR EINSTELLUNG DES DRUCKS BEI PROZESSEN MIT ÜBERDRUCK
Um in Prozessen mit Überdrücken möglichst genaue
Messungen zu erzielen, sollte der Prozessdruck für
den DMT242 über die Druckschalter (siehe Abb.2,
Pos. 8) entsprechend der Tabelle 1 eingestellt werden.
Bei Auslieferung ist der Prozessdruck auf 1 bar
eingestellt, d.h. Schalter Nr. 4 befindet sich in
Stellung Ein.
MONTAGE
1. Setzen Sie den Dichtring (Abb. 1) auf die Sonde,
und verschrauben Sie die Sonde von Hand mit
dem Gewinde in der Rohrleitung. Die Sonde
verfügt über ein zylindrisches G ½”-Gewinde
nach ISO 228/1.
2. Ziehen Sie die Mutter (SW 24) mit einem
geeigneten Maul- oder Gabelschlüssel fest genug
an, um Druckdichtigkeit sicherzustellen.
VERKABELUNG
1. Entfernen Sie den Gehäusedeckel des DMT242.
2. Ziehen Sie den Steckverbinder ab.
3. Öffnen Sie den Steckverbinder indem Sie den
Steckereinsatz z.B. mit der Befestigungs-
schraube herausdrücken.
4. Verwenden Sie 3-adriges Kabel für den
Anschluss an die Schraubklemmen:
Tabelle 1. Zuordnung Prozessdruck <->
Schalterstellung

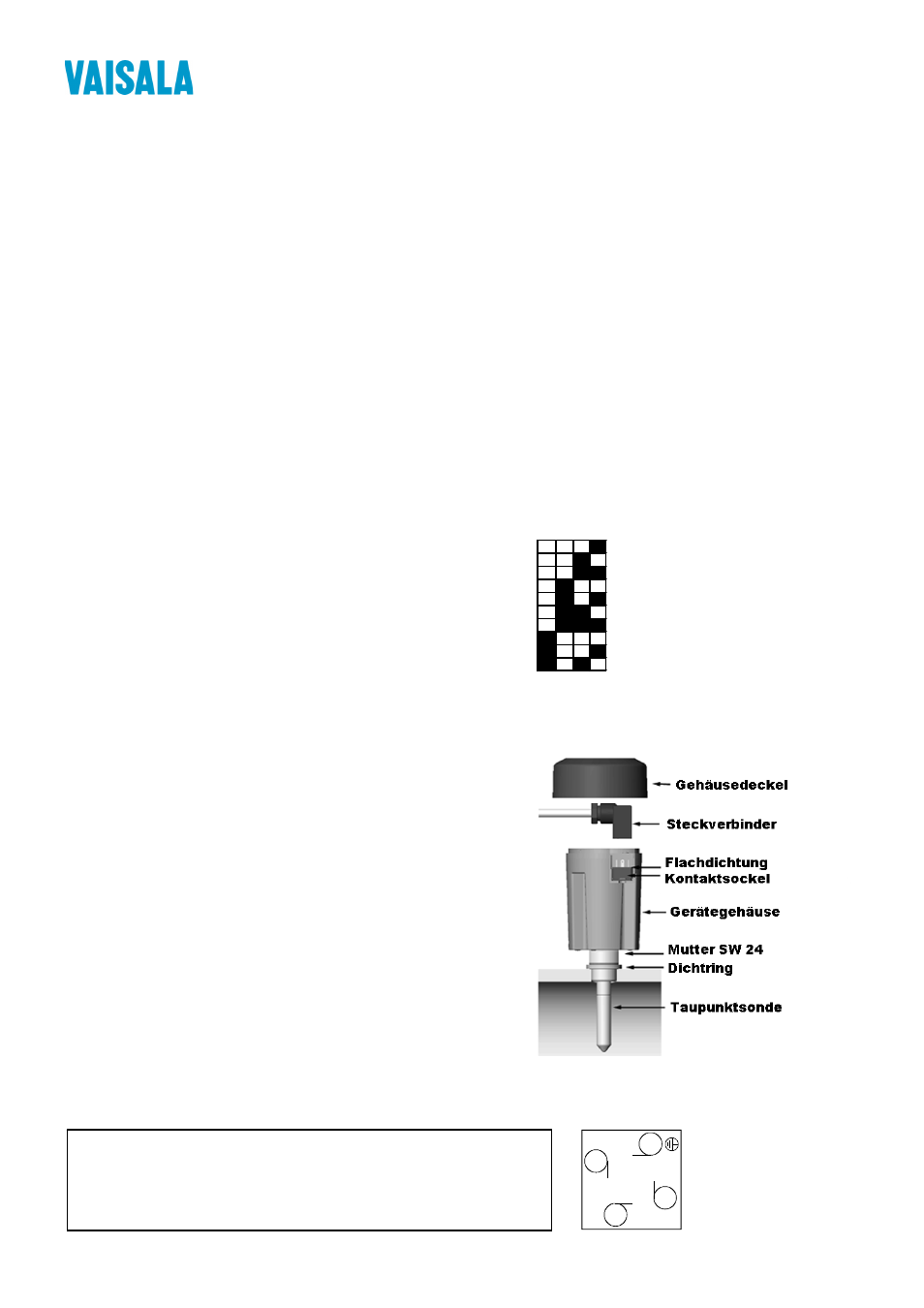

Abb. 1. Komponenten des DMT242
Schalter Druck (absolut)
1 2 3 4 Bar
0...2
2...4
4...6
6...8
8...10
10...12
12...14
14...16
16...18
18...20
Die mit einem
schwarzen Quadrat
gekennzeichneten
Schalter befinden
sich in der Stellung
Ein.
Klemme 1 = +Us (VDC) oder L1 (VAC)
Klemme 2 = –Us (VDC) oder N (VAC) und Signalausgang –
Klemme 3 = Signalausgang +
Die Erdungsklemme ist nicht belegt
1
2 3
+
