01.05/00336645

Typenblatt 90.6125

Seite 1/3

JUMO GmbH & Co. KG

Telefon: +49 661 6003-722

Hausadresse:

Moltkestraße 13 - 31, 36039 Fulda, Germany

Telefax: +49 661 6003-601 / 688

Lieferadresse:

Mackenrodtstraße 14, 36039 Fulda, Germany

E-Mail:

[email protected]

Postadresse:

36035 Fulda, Germany

Internet: www.jumo.net

Platin-Chip-Temperatursensoren
in SMD-Bauform
nach DIN EN 60 751

Für Temperaturen von -50 ... +150°C
Genormte Nennwerte und Toleranzen
Galvanische Rundumkontaktierung
Für maschinelle Großserienkonfektion
Gurtverpackung nach DIN IEC 286-3

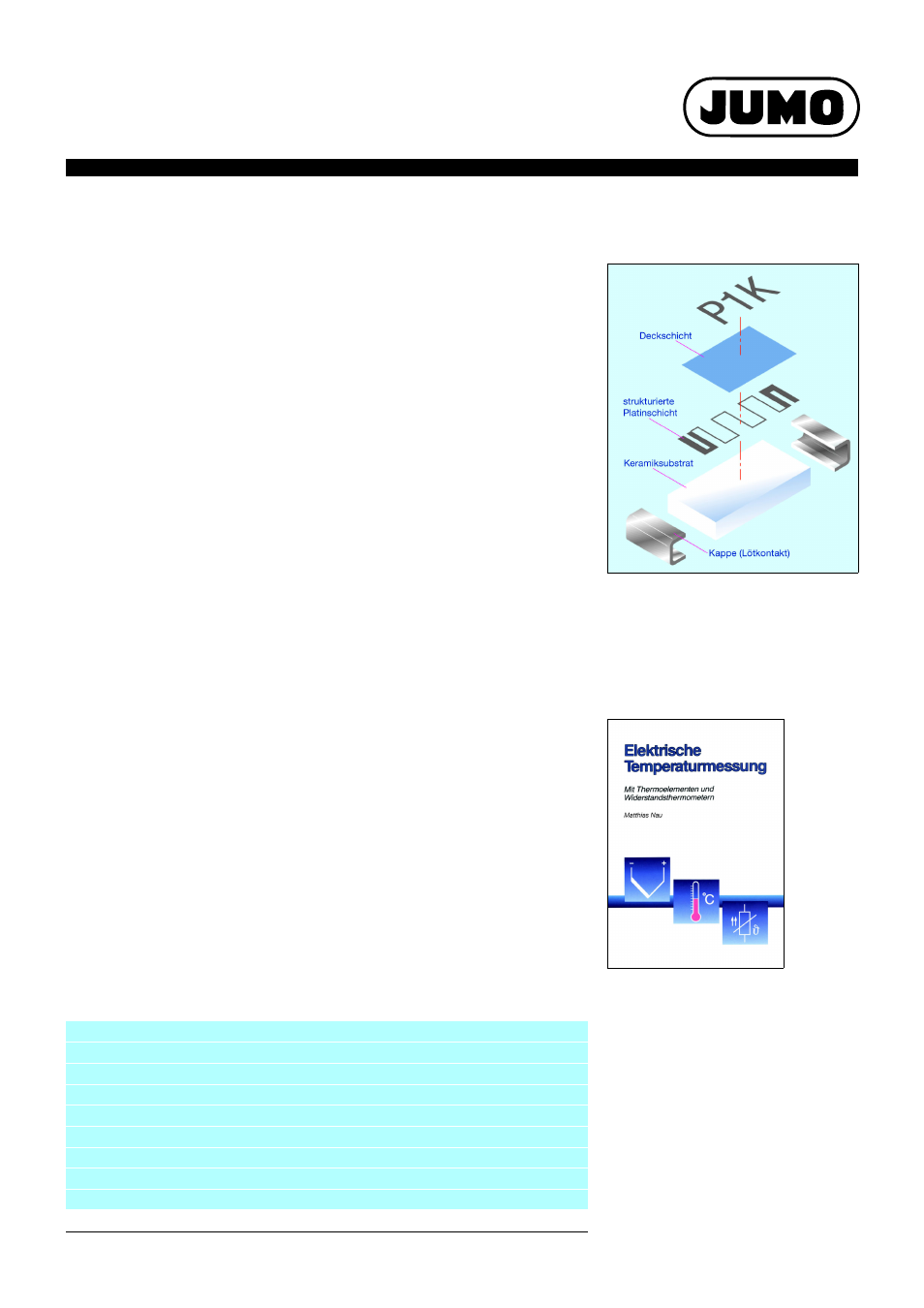

Einleitung

Platin-Chip-Temperatursensoren gehören zur Kategorie der in Dünnschichttechnik herge-
stellten Temperatursensoren. Bei der Herstellung dieser Temperatursensoren wird auf ei-
nem Keramikträger eine mäanderförmig strukturierte Platinschicht aufgebracht, die als
aktive Schicht fungiert. Zum elektrischen Anschluss ist die Platinmäander bei SMD-Tem-
peratursensoren an beiden gegenüberliegenden Längsenden des Temperatursensors mit
zwei Lötkontakten versehen. Eine nach dem Abgleich aufgebrachte Glasschicht schützt
zudem die Platinmäander vor äußeren Einflüssen.
Die Temperatursensoren basieren auf einem temperaturabhängigen Widerstand, dessen
Verlauf und zulässige Toleranz in der internationalen Norm DIN EN 60 751 definiert ist.
Hohe Messgenauigkeit und gute Langzeitstabilität zählen zu den weiteren positiven Ei-
genschaften dieser Temperatursensoren. Durch die verwendete Dünnschicht-Technolo-
gie wird die Herstellung besonders kleiner und robuster Bauformen ermöglicht, welche
zudem auch über hochohmige Nennwerte verfügen können.
Der Anwendungstemperaturbereich bei JUMO-SMD-Temperatursensoren erstreckt sich
von -50 ... +150°C. Anwendungen sind Oberflächen- oder Umgebungstemperaturmes-
sungen auf Platinen. Bevorzugte Anwendungsgebiete sind beispielsweise Temperatur-
überwachungs- oder Kompensationsschaltungen. Nicht zu vernachlässigen sind aber
auch eine Vielzahl von Anwendungen im Temperaturfühler, wobei eine bestückte Platine
als Messeinsatz dient und eine einfache Montage erlaubt.

Fachliteratur

Die überarbeitete Fassung dieses Buches
wurde wegen geänderter Normen und Wei-
terentwicklungen überarbeitet. Besonders
das neue Kapitel „Messunsicherheit“ ver-
mittelt den Grundgedanken des internatio-
nal anerkannten ISO-Leitfadens „Guide of
the expression of uncertainty in measure-
ment“ (abgekürzt: GUM). Darüber hinaus
wurde auch ein Kapitel zum Explosions-
schutz bei Thermometern im Hinblick auf
die seit 1. Juli 2003 gültige europäische
Richtlinie 94/9/EG ergänzt.

Februar 2003, 164 Seiten
Fachaufsatz FAS 146
Verkaufs-Artikel-Nr.: 90/00074750
ISBN 3-935742-06-1

JUMO-Platin-Temperatursensoren

Aufbau und Anwendung von Platin-Temperatursensoren

Typenblatt 90.6000

Platin-Glas-Temperatursensoren

Typenblatt 90.6021

Platin-Keramik-Temperatursensoren

Typenblatt 90.6022

Platin-Folien-Temperatursensor

Typenblatt 90.6023

Platin-Glas-Temperatursensoren mit Glasverlängerung

Typenblatt 90.6024

Platin-Chip-Temperatursensoren mit Anschlussdrähten

Typenblatt 90.6121

Platin-Chip-Temperatursensoren auf Epoxidplatine

Typenblatt 90.6122

Platin-Chip-Temperatursensoren mit Anschlussklammern

Typenblatt 90.6123

Platin-Chip-Temperatursensoren in Rundbauform

Typenblatt 90.6124

Platin-Chip-Temperatursensoren in SMD-Bauform

Typenblatt 90.6125

Bauform PCS
