Raccordements de base

Avant d’effectuer les raccordements

• Ne branchez pas le cordon d’alimentation secteur avant que

les autres raccordements ne soient terminés.

• Pour préparer les câbles de l’antenne-cadre AM et des en­

ceintes, retirez les embouts en vinyle en les tournant.

1

X

Antenne FM

Fixez l'autre bout de l’antenne là où la réception est la meil­
leure.

0

Ruban adhésif

Antenne-cadre AM

Dressez l'antenne sur sa base.

Maintenez le surplus de cordon d’antenne distant des autres
fils et cordons.

Câbles d’enceintes

O Câble d’enceinte centrale
© Câbles d’enceintes surround

0

Câbles d’enceintes avant (L/R) (gauche/

droite)

Raccordez les câbles aux bornes de la même couleur.

ESSB

• Pour éviter d’endommager les circuits, ne jamais court-

circuiter les fils positif (+) et négatif {-) des câbles d’en­
ceinte.

•Assurez-vous de ne raccorder que des fiis positifs (rouge ou

gris) aux bornes positives (-H) et que des fils négatifs (noir,

bleu ou gris avec une ligne bleue) aux bornes négatives (-).

© (Droite)

© Gris avec une ligne bleue (-)

© (Gauche)

© De l’enceinte surround gauche

© Enceinte surround © De l’enceinte surround droite

(droite)

© De l’enceinte avant gauche

© Enceinte surround @ Rouge (-t-)

(grauche)

© Noir (-)

© Enceinte centrale

© Bleu (-)

® Gris {+}

© De l’enceinte avant droite

4 Téléviseur (non fourni)

Q Utilisez l’adaptateur RCAJ (fourni) si votre téléviseur est

équipé d’une borne Péritel à 21 broches.
Vous n’êtes pas obligé de raccorder un composant aux
bornes AUDIO.

0 Vers votre téléviseur © Bornes AUDIO
0 Borne VIDEO

5 Cordon d’alimentation

El Insertion du connecteur
Même si le connecteur est bien inséré à fond, la partie avant
de la fiche peut éventuellement dépasser selon le type de
prise utilisé, comme montré sur l’illustration.
Quoi qu’il en soit, il n’y a aucun problème d’utilisation.
© Entrée de câble © Environ 6 mm
© Connecteur

Remarque

Le cordon d’alimentation secteur fourni a été conçu exclusive­
ment pour cet appareil. Ne pas l’utiliser avec d’autres ap­
pareils.

Référence

Les informations mises en mémoire dans l’appareil, à l’exception de
l’heure, demeurent intactes pendant un maximum d’un mois lorsque
le cordon d'alimentation est déconnecté.

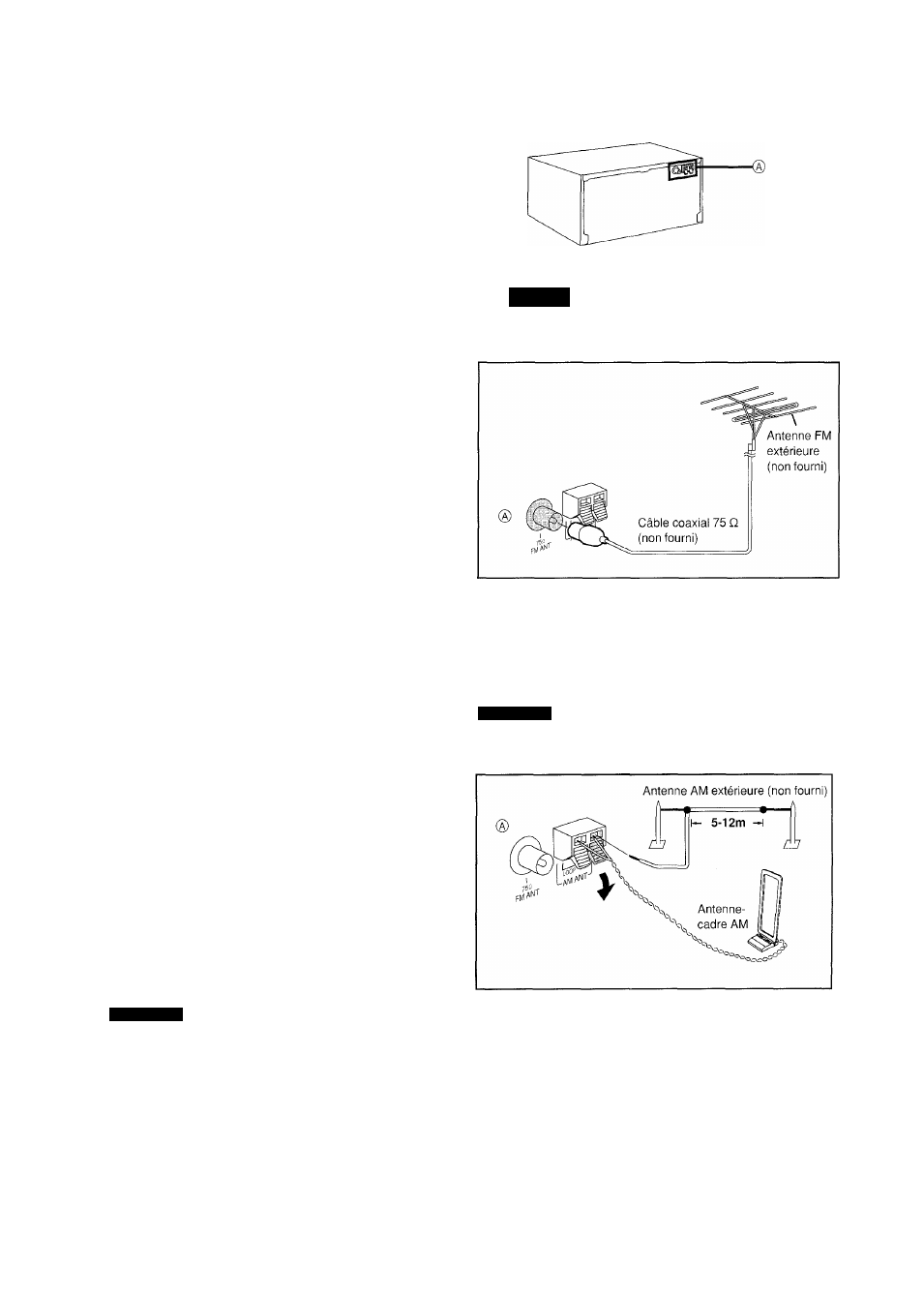

Raccordements d’antennes

optionnelles

Utilisez des antennes extérieures si la réception radio n'est pas
bonne.

Anten

• Retirez l'antenne FM intérieure.
• L’antenne devrait être installée par un technicien qualifié.

Faites courir un bout de fil à gaine plastique horizontalement le long

d’une fenêtre ou d’un autre endroit pratique.
Ne retirez pas l’antenne-cadre AM.

Remarque

Déconnectez l’antenne extérieure lorsque l’appareil n'est pas
utilisé.
N’utilisez pas l’antenne pendant un orage.

RQT6380
