Premium-Web-Line

PWL ...

DE

Kurzanleitung

Design Patent

LAN / W-LAN

INTERNET / WEB

Bestimmungsgemässe Verwendung

Mit der vorliegenden Steckdosenleiste kann die 230V
Stromversorgung für elektrische Geräte mit einem
Web-Browser über ein Netzwerk (Ethernet) gesteuert,

gemessen und überwacht werden.
Die Steckdosenleiste ist ausschließlich für den Gebrauch
in trockenen Räumen bestimmt. Jede davon abweichende
Verwendung ist nicht zulässig. Bei Fragen zu Ersatzteilen
oder Reparaturen wenden Sie sich bitte an den Hersteller.

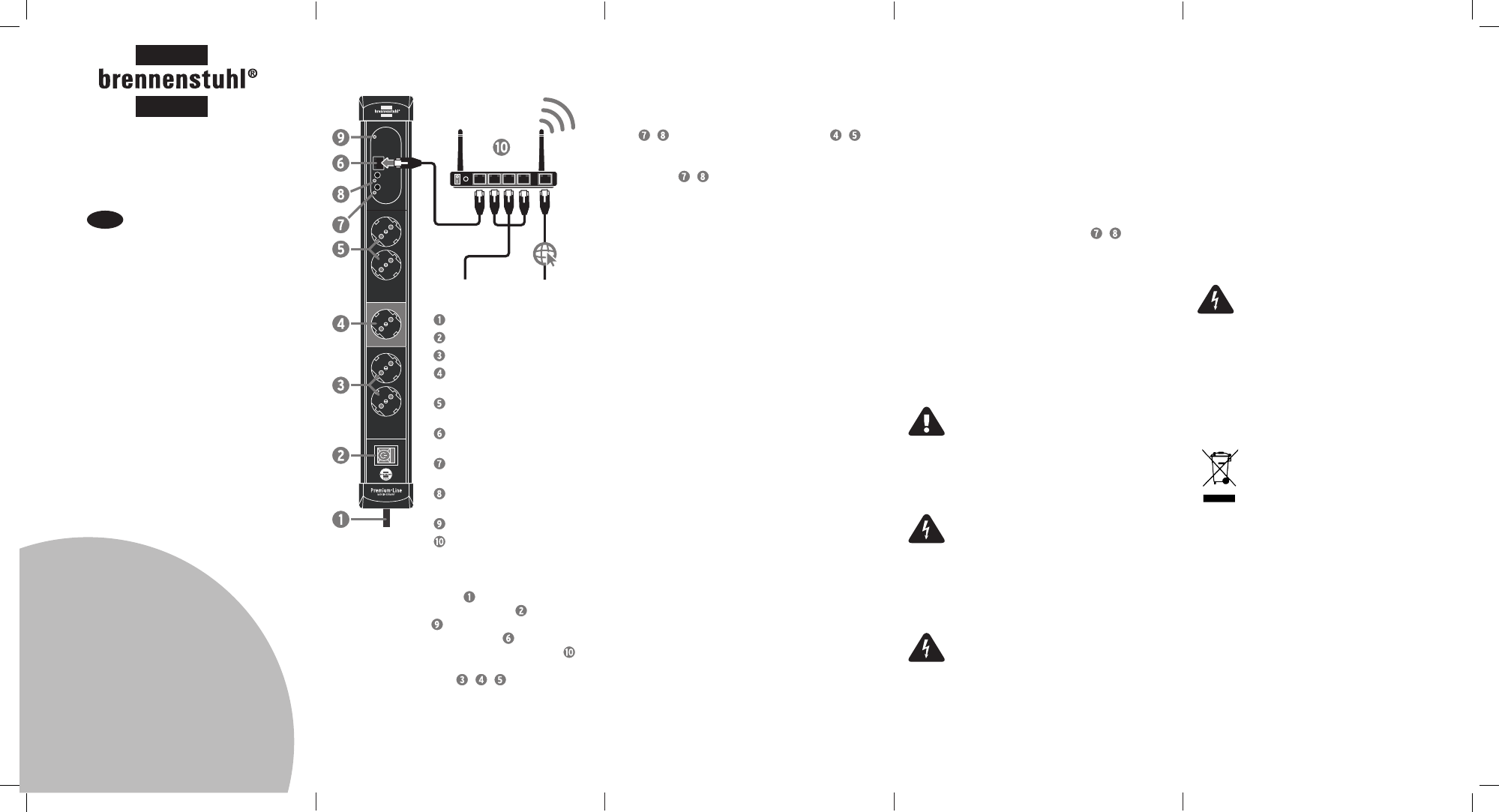

Aufbauübersicht

Je nach Produktvariante unterscheiden sich die

vorhandenen Ausstattungsmerkmale:

Anschluss

Stecken Sie den Netzstecker

in eine Wandsteckdose und

schalten Sie das Gerät am Hauptschalter ein.

¬ Die Anzeige Power

leuchtet.

Verbinden Sie den Netzwerkanschluss

der

Steckdosenleiste mit einem freien Port Ihres Routers

.

Schließen Sie die von Ihnen gewünschten Geräte an die
entsprechende Steckdose (

,

,

) der

Steckdosenleiste an.

Technische Daten

Bezeichnung:

PWL ...

Anschlussspannung:

230 V~

Gesamtleistung:

max. 16 A / 3500 W

µ

Eigenleistungsaufnahme:

< 0,9 W

(Sleepmodus,

Relais ausgeschaltet)

Netzwerkanschluss:

Ethernet 10/100 Mbit/s

Sicherheitshinweise

Beachten Sie die folgenden Sicherheitshinweise.

Nichtbeachten kann Schäden an Personen und Sachen
verursachen. Bei auftretenden Schäden, die durch das

Nichtbeachten dieser Anleitung, insbesondere der Sicherheits-
hinweise auftreten, erlischt die Garantie. Ebenso wird
für Folgeschäden vom Hersteller keine Haftung übernommen.

Gefahr!

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen oder unter Spannung
stehenden Teilen besteht die Gefahr eines Stromschlags.
Die Steckdosenleiste unbedingt vor der Benutzung auf

Beschädigungen überprüfen. Wenn die Kabelisolierungen
oder das Gehäuse beschädigt sind, darf die Steckdosenleiste

nicht mehr verwendet werden.

Instandhaltung und Reinigung

Die Steckdosenleiste ist wartungsfrei.

Entsorgung

Elektrogeräte nicht in den Hausmüll werfen!

Gemäß Europäischer Richtlinie 2012/19/EU über

Elektro- und Elektronik-Altgeräte müssen

verbrauchte Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes
erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklärung

In Übereinstimmung mit folgenden Europäischen
Richtlinien wurde das CE- Zeichen angebracht:

2006/95/EG Niederspannungsrichtlinie
2004/108/EG EMV-Richtlinie
2011/65/EU (RoHS II)

Die Konformitätserklärung ist beim Hersteller hinterlegt.

Hersteller:

Hugo Brennenstuhl GmbH & Co. KG

Seestr. 1-3 · 72074 Tübingen · Deutschland
www.brennenstuhl.com

Lieferumfang

1 x Steckdosenleiste Premium-Web-Line

1 x Ethernetkabel 1 m
1 x Kurzanleitung

Kabel mit Netzstecker
Hauptschalter

Permanent-Steckdosen
ON/OFF 1-Steckdosen

(Master)

ON/OFF 2-Steckdosen

(Slave)

Netzwerkanschluss

(Ethernet)

Taste/Anzeige ON/OFF 1

(Master)

Taste/Anzeige ON/OFF 2

(Slave)

Anzeige Power
Router

(nicht im Lieferumfang)

Gefahr!

Unbeaufsichtigt anlaufende Geräte

Aus dem unbeaufsichtigten Schalten elektrischer Geräte
und Verbraucher können Gefahren resultieren. Nutzen Sie
daher die Schaltfunktion ausschließlich für angeschlossene
Geräte, die hierfür durch ihre Hersteller ausdrücklich
freigegeben wurden und aus deren Inbetriebnahme keine
Gefahr entsteht. Fragen Sie bitte im Zweifel vor Einsatz beim

jeweiligen Hersteller nach.

Gefahr!

Lebensgefahr durch Stromschlag

Beim Berühren von beschädigten, offenen und unter Spannung
stehenden Teilen der Steckdosenleiste und der Leitung besteht
Lebensgefahr durch Stromschlag.
Reinigen Sie nie eine unter Spannung stehende
Steckdosenleiste.
Ziehen Sie vor jeder Reinigung den Netzstecker aus
der Steckdose.
Tauchen Sie die Steckdosenleiste niemals in Wasser.

Reinigen Sie die Steckdosenleiste mit einem trockenen Tuch!

Manuelle Bedienung am Gerät

Evtl. vorhandene Permanent-Steckdosen sind dauerhaft

eingeschaltet, sobald die Steckdosenleiste eingesteckt
und eingeschaltet ist. Sie können nicht über den

Internet-Browser beeinflusst werden.
Durch kurzes Drücken einer der beiden Tasten ON/OFF

(

,

) können die zugehörigen Steckdosen (

,

)

manuell ein- bzw. ausgeschaltet werden.
Der jeweilige Schaltzustand wird mit den beiden

Anzeigen (

,

) signalisiert.

Ermittlung/Konfiguration der IP-Adresse

Zum Aufrufen des Webinterfaces der Steckdosenleiste benöti-
gen Sie deren IP-Adresse.

DHCP-Server vorhanden:

(bei den meisten Routern integriert)

Die Steckdoseneiste bekommt beim Einschalten
automatisch eine IP-Adresse zugewiesen.
Ermitteln Sie diese in den Einstellungen des

DHCP-Servers (Routers) und stellen Sie ein, dass dieselbe
IP-Adresse bei jedem Neustart zugewiesen wird.

DHCP-Server nicht vorhanden / feste IP-Adresse:

Um die IP-Adresse Ihrer Steckdosenleiste auszulesen
und/oder zu konfigurieren verwenden Sie bitte unsere
PC-Software „BS-Finder“.

Sie kann unter www.brennenstuhl.com kostenlos
heruntergeladen werden. Dort finden Sie auch eine
ausführliche Anleitung mit weiteren Details.

Konfiguration/Bedienung mit Webinterface

Anwendungsbereich LAN / WLAN:

Stellen Sie sicher, dass Sie sich mit Ihrem PC/Tablet/
Smartphone im gleichen Netzwerk wie die Steckdosenleiste

befinden.
Geben Sie in der Adresszeile Ihres Web-Browsers die

ermittelte IP-Adresse der Steckdosenleiste in
folgender Form ein:
http://“IP-Adresse“/ (z.B. http://192.168.0.100/)

Beim folgenden Anmeldefenster loggen Sie sich bitte wie
folgt ein (Werkseinstellung).

Benutzername: admin

Passwort: admin

Sie befinden sich nun im Status-Fenster des Webinterfaces
Ihrer Steckdosenleiste.

Eine ausführliche Anleitung mit allen
Einstellungsmöglichkeiten können Sie kostenlos unter
www.brennenstuhl.com herunterladen.
Bitte ändern Sie unbedingt Ihren Benutzernamen und
Passwort, um die Steckdosenleiste vor unbefugtem
Zugriff zu schützen.

Anwendungsbereich INTERNET / WEB:

Um die Steckdosenleiste aus dem Internet erreichbar zu

machen, sind folgende Voraussetzungen notwendig:
Internetanschluss mit fester IP-Adresse oder dynamischer

DNS Server (z.B. www.noip.com)
Aktive Portweiterleitung im Router, um Verbindungen aus

dem Internet an die Steckdosenleiste im Netzwerk

zu zulassen.
Eine ausführliche Anleitung mit Beispielen zur möglichen

Konfiguration können Sie kostenlos unter
www.brennenstuhl.com herunterladen.

Zur Vermeidung von Gefährdungen darf eine beschädigte
Anschlussleitung dieser Steckdosenleiste ausschließlich

vom Hersteller, seinem Servicevertreter oder einer
vergleichbaren Fachkraft ausgetauscht werden.

Unterlassen Sie jegliches Manipulieren oder Umbauen

der Steckdosenleiste.
Lassen Sie Reparaturen nur von einer Fachkraft ausführen.

Sorgen Sie dafür, dass die Steckdosenleiste nicht in
Kinderhände gelangt.
Betreiben Sie nur ein Gerät pro Steckdose.
Decken Sie die Steckdosenleiste im Betrieb nicht ab.
Stellen Sie das Gerät in der Nähe einer Netzsteckdose auf
und achten Sie auf deren Zugänglichkeit, damit Sie jederzeit

in der Lage sind das Gerät vom Stromnetz zu trennen.

Werkseinstellungen laden

Durch gleichzeitiges drücken beider Tasten (

,

) für

ca. 5 Sekunden können Sie die Steckdosenleiste auf die
Werkseinstellungen zurücksetzen. Dies kann sinnvoll sein,

wenn Sie z. B. die Zugangsdaten vergessen haben.

Achtung: Alle Einstellungen gehen dabei verloren!
