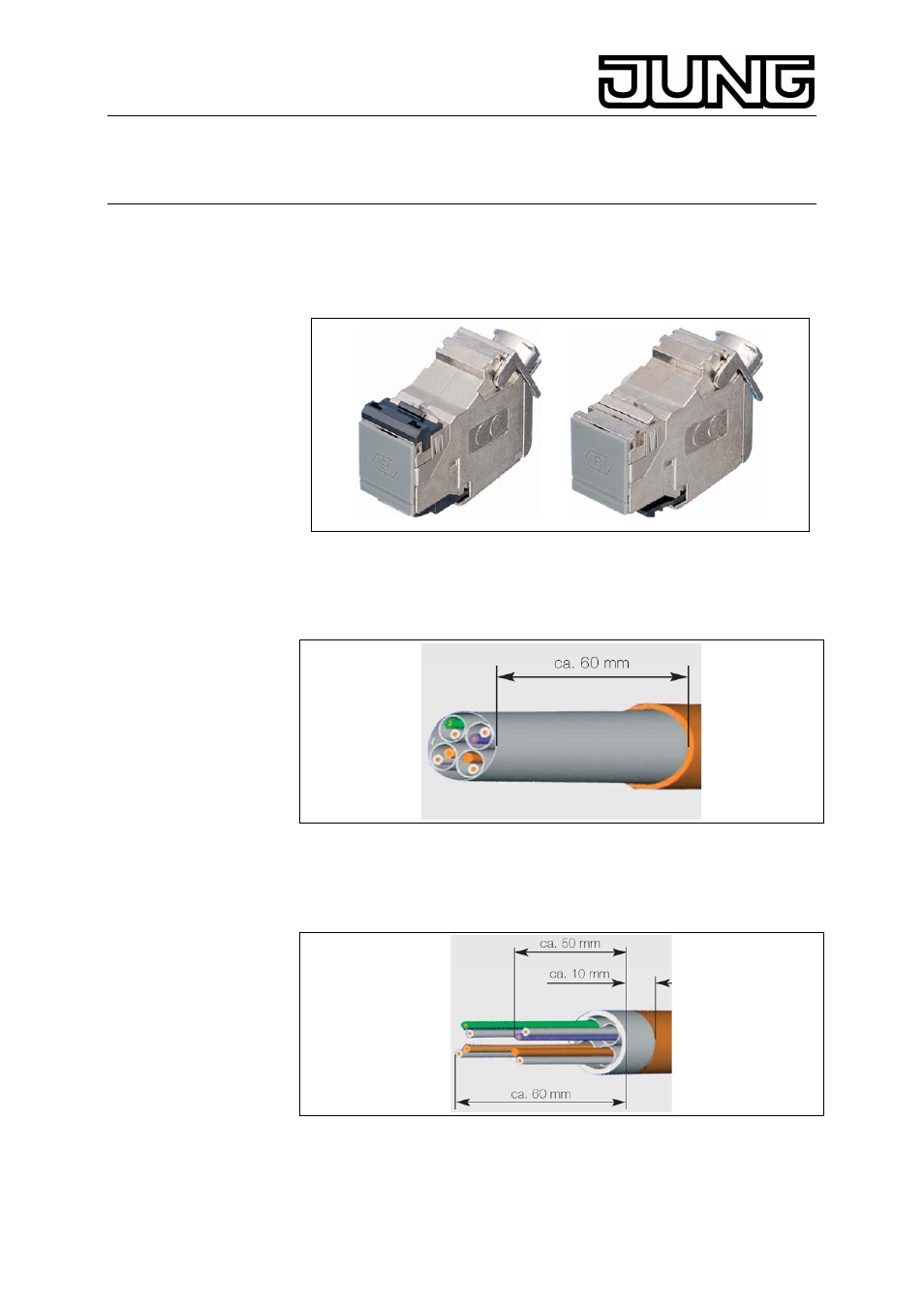

Universalmodul
Art.-Nr.:
UMA-CAT6A
UMB-CAT6A
Bedienungsanleitung
Universalmodul Cat. 6A, Typ A
Universalmodul Cat. 6A, Typ B
1. Modulmontage
1.1. Kabel ca. 60 mm abmanteln
1.2. Geflechtschirm auf ca. 10 mm kürzen und nach hinten über den
Kabelmantel ziehen Zwei Adernpaare (z. B. braun und blau) als
Einführungshilfe um ca. 10 mm mehr kürzen als die anderen beiden
Adernpaare
Stand: Nov-08
Advertising
Inhaltsverzeichnis
Document Outline
- 1. Modulmontage
- 1.1. Kabel ca. 60 mm abmanteln
- 1.2. Geflechtschirm auf ca. 10 mm kürzen und nach hinten über den Kabelmantel ziehen Zwei Adernpaare (z. B. braun und blau) als Einführungshilfe um ca. 10 mm mehr kürzen als die anderen beiden Adernpaare
- 1.3. Kabel mit den längeren Adern (Im Beispiel grün und orange) zuerst senkrecht in den Adernverteiler einführen (I.) Kabel zum Dorn schwenken (II.) und
- 1.4. Kabel so einschieben, dass der Dorn (Kreis) unter dem Kabelmantel sitzt!
- 1.5. Adern in die farbig markierten Adernklemmen hineinziehen und somit fixieren (Farbcode siehe Bild) Überstehende Adern bündig abschneiden
- 1.6. Adernverteiler bis zum Anschlag einstecken (I.) und leicht herunterdrücken (II.)
- 1.7. Nach dem Setzen des Verteilers Montagekeil von hinten einsetzen und eindrücken
- 1.8. Zugentlastungsbügel auf Kabelmantel/- schirmung schwenken und andrücken
- 1.9. Mit Kabelbinder stramm fixieren (Verschluss unten)
- 1.10. Zur Demontage - Kabelbinder lösen - Zugentlastungsbügel nach oben schwenken - Montagekeil herausziehen - Kabelverteiler mit Schraubendreher anhebeln und herausnehmen
- 2. Einsatz des Montageadapters
- 2.1. Bei Bedarf Staubschutzklappe entfernen
- 2.2. Blindabdeckung aus dem Adapter herausbrechen
- 2.3. Konfektioniertes Modul mit oben liegender Rastnase (A) hinter der Ausschnittkante (B) einhaken und unten (C) einrasten
- 2.4. Lösen des Moduls mit dem Schraubendreher durch die rechteckige Adapter-Öffnung (Pfeil) unter dem Modul
- 3. Gewährleistung
