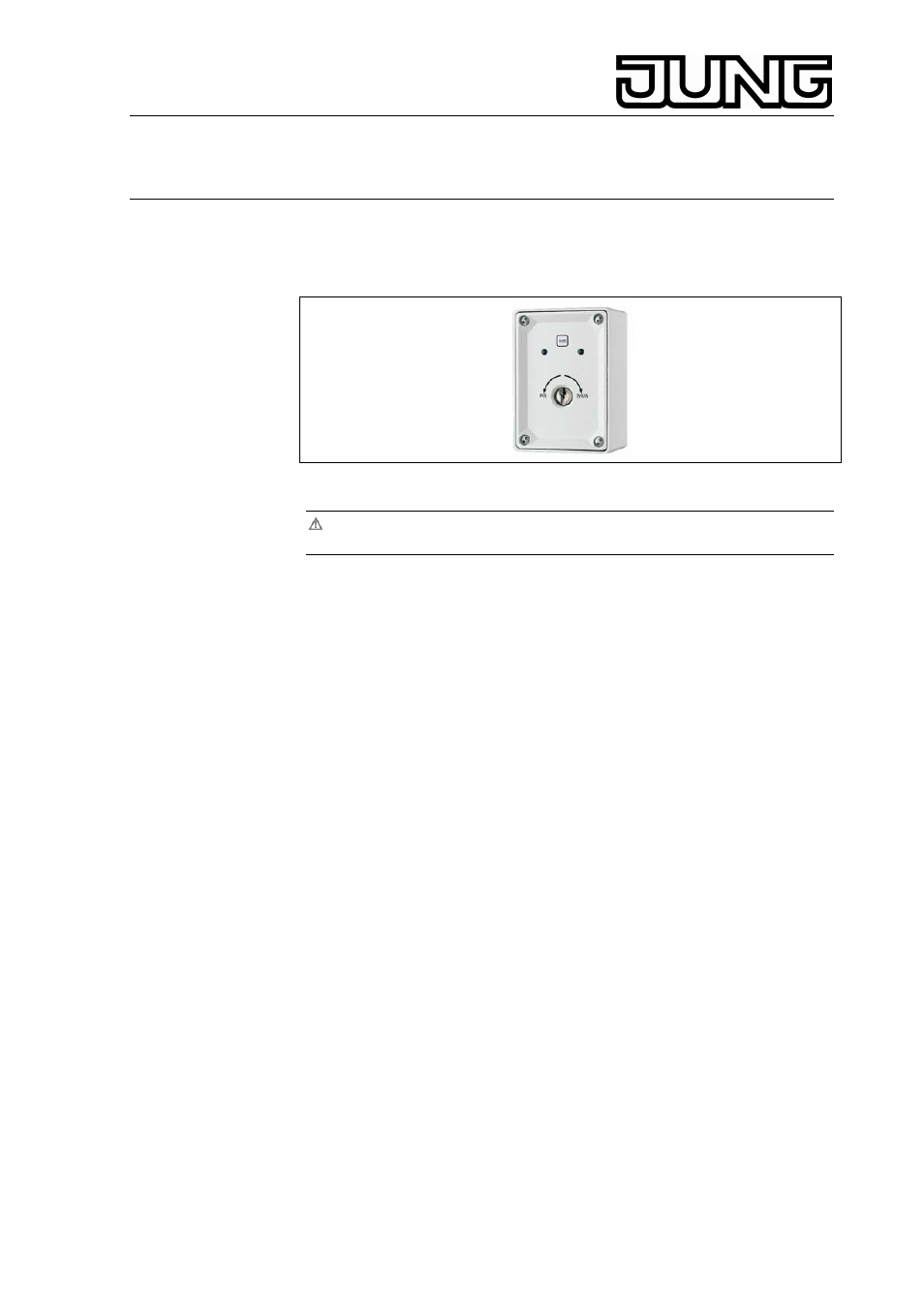

Alarmzentrale Schlüsselschalter
AP/UP
Art.-Nr.: DAS 4300 A
DAS 4300 U
Bedienungsanleitung für
Schlüsselschalter AP / UP
1. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur
durch eine Elektrofachkraft erfolgen.
2. Ausführung
Das Bedienteil ist mit zwei Kontaktsätzen ausgerüstet, die als Rast- oder
Tastschalter arbeiten können. Durch das Entfernen des Drahtbügels, wird
der Rastschalter zum Tastschalter umgerüstet.
Im Auslieferungszustand ist der Scharf-/Unscharfschalter ( S/US ) auf
Rastbetrieb, der Test-Schalter ( TS ) auf Tastbetrieb eingestellt.
Die Scharfschaltgruppe kann durch die eingebauten 10 KΩ Widerstände
SSG-Zentralen direkt scharf/unscharf schalten. Diese Widerstände sind
durch Lötbrücken abschaltbar, oder können durch andere Kombinationen
laut Anschlussplan ersetzt werden. Die Frontplatte enthält serienmäßig
einen innenliegenden Bohrschutz, das Gehäuse wird durch einen Rundum-
Bohrschutz geschützt.
Das Bedienteil ist sowohl mit Abhebe- als auch Abreißkontakt ausgerüstet.
In die Sabotage ist ein 5 KΩ Widerstand eingeschleift, der mittels Lötbrücke
kurzgeschlossen werden kann.
Grundsätzlich kann das Bedienteil auch mit anderen
Widerstandskombinationen ausgeliefert werden.
Die zwei LEDs auf der Frontplatte sind frei belegbar. Ein Summer ist im
Bedienteil integriert.
Zur Bedienung werden handelsübliche Profil-Halbzylinder mit
Schließbartstellung 0° verwendet (bitte Schließnase auf 0° einstellen). Für
VdS-Geräte muss ein Profil-Halbzylinder für Schalteinrichtungen nach
Verzeichnis VdS-2299 eingesetzt werden.
3. Einbau
Zylinder
• Gehäusedeckel durch Lösen der 4 Senkschrauben abnehmen.
• Den 3-poligen Stecker des Bohrschutzes (Anschlusspins 17/18/19)
abziehen.
• Den Zylinder ( Schließbartstellung 0° ) von hinten durch den
Deckelbohrschutz bis zum Gehäusedeckel einstecken.
