Revox M218 - Handbuch

M218 Re:connect
Dominating Entertainment.
Revox of Switzerland.
Anschlussplan M218
Die Wandfernbedienung M218 ermöglicht eine
Steuerung von Nebenraum-verstärkern. Sie
kann allerdings auch in Verbindung mit einem
Interface ( M200, M201) zur Steuerung des
M51 benützt werden.
Die M218 ist mit einem IR-Empfänger ausge-
stattet, welcher sich hinter der Linse befindet.
Zudem werden Steuerbefehle mit einem
kurzen, blauen Blinksignal bestätigt, unabhängig,
ob der Befehl von einem IR-Signal oder direkt
von den Tasten der Wandfernbedienung
kommt.
Montage
Verbinden Sie die Zuleitung zum M218 wie im
Kapitel
Anschluss beschrieben und wählen Sie
die Konfiguration (siehe Kapitel Optionen A B )
nach Ihren Bedürfnissen. Schrauben Sie die
M218-Platine auf die Unterputzdose. Sie
können entweder die Langlöcher seitlich oder
die Eckbohrungen benützen.
Achtung: In beiden Fällen sollte darauf
geachtet werden, dass die Schrauben nur
handfest angezogen werden, ansonsten
besteht die Gefahr von Rissen in der Platine.
Nun können Sie den entsprechenden Rahmen
mit der Blindabdeckung einclipsen. Für die
Systeme
Jung und Gira sind inneren,
länglichen Aussparungen vorgesehen:
Für das System
Merten werden die äußeren,
trapezförmigen Ausschnitte gewählt:
Anschluss
Der Anschluss erfolgt mit dem zweiteiligen
Phönixstecker (3-polig) nach dem
aufgedruckten Schema der Platine.
VCC : + 8-20 V (Werkseinstellung)
Data: IR-Signal
GND: Masse / Schirmung
Als Kabel empfiehlt Revox
ein zweiadrig-
abgeschirmtes Kabel (Mikrofon-Kabel),
bei dem die Abschirmung als Masse dient.
5V-Betrieb bei Exception / Evolution
Die M218 erlaubt unterschiedliche
Versorgungsspannungen. Ist das Lötpad auf
der Rückseite der Platine mit der Beschriftung
5 V geschlossen (Lötbrücke gesetzt) kann die
M218 mit +5V-Versorgungsspannung betrieben
werden. Dies ist nötig, wenn die M218 bei
einer
Evolution -Anlage an die Buchse
„Remote Display“ angeschlossen wird. Ebenso
bei einer
Exception -Anlage an der Buchse
„Option“
Bitte überprüfen Sie in jedem Fall vor
Inbetriebnahmen das 5V-Lötpad, da ansonsten
die M218 beschädigt werden könnte!
Optionen A B
Auf der Rückseite der Platine sind zwei
Lötpad-Felder mit der Beschriftung A und B
vorhanden, siehe Schema Anschluss. Bei
Werksauslieferung sind beide Lötpads offen,
also nicht gebrückt.
Option A
In einigen Fällen kann es vorteilhaft sein, den
IR-Empfänger abzuschalten. Mit Lötpad A kann
dies verwirklicht werden:
Lötpad A geschlossen (Lötbrücke gesetzt)
Æ
IR-Empfänger: Aus
Lötpad A offen (keine Lötbrücke gesetzt)
Æ
IR-Empfänger An
Option B
Mit Option B kann der Tuner-Befehl (Remote-
Adresse) von Befehl Tuner zu AUX3
umadressiert werden. Dies ist nur dann
notwendig, wenn ein zweiter Tuner im M51
eingebaut wurde. Dadurch ist es möglich z.B.
im Hauptraum (und Zone1) den ersten Tuner zu
hören und unabhängig davon in der Zonen 2-4
den Zweit-Tuner zu nutzen.
Folgen Schritte sind notwendig:
1. Lötbrücke
B setzen
2. M51 Setup / Remote Menü
Nun wird beim Drücken des Taste Tuner am
M218 der zweite Tuner in
Slot 2 gewählt. Bei
Wandfernbedienungen
mit offenem Lötpad B wird hingegen wie üblich
der erste Tuner in
Slot 1 gewählt.
Anmerkung
Der Zweit-Tuner sollte in
Slot2 eingebaut
werden, da hier die Schirmwirkung für
optimalen Empfang am Besten ist.

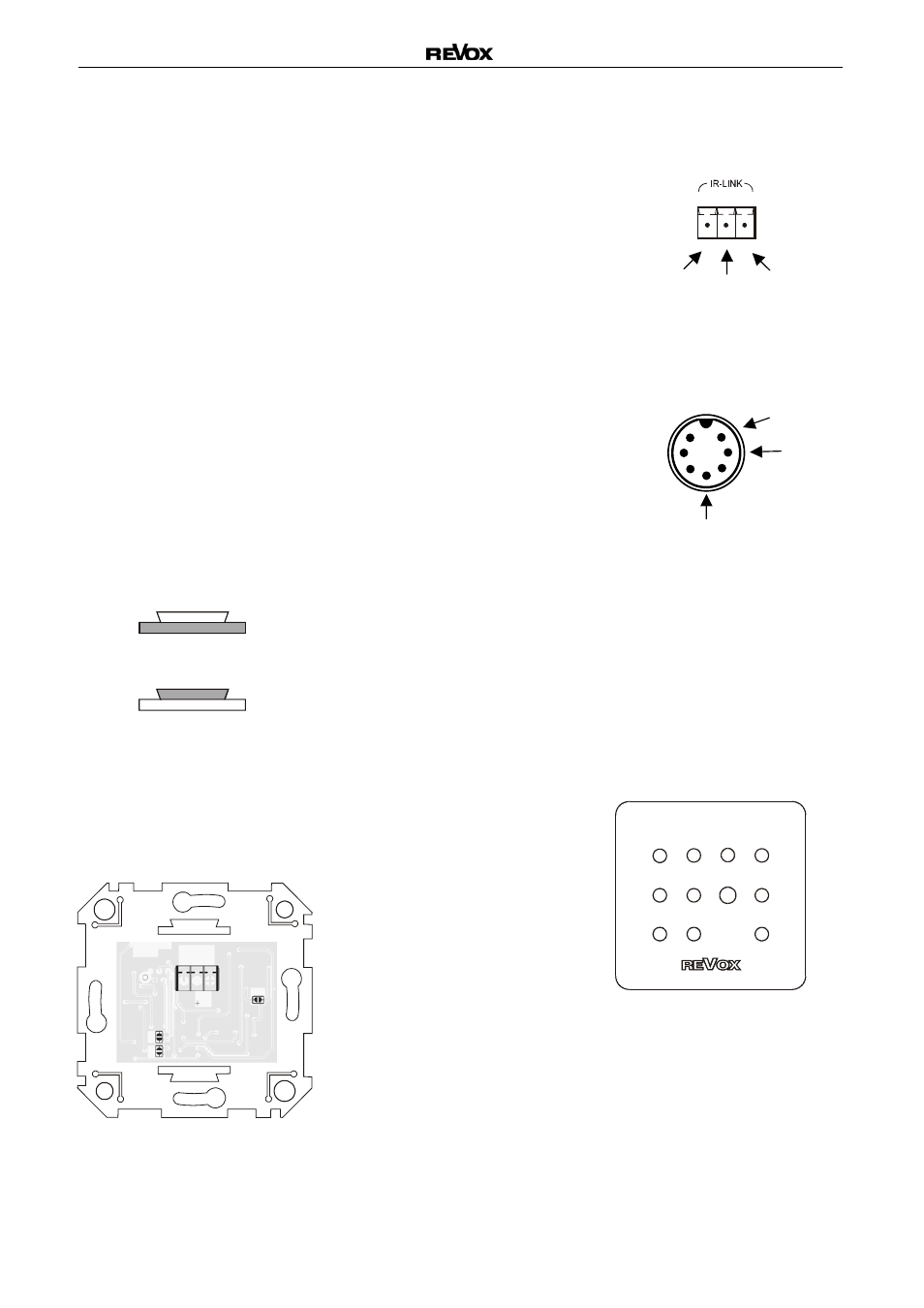

Anschlussfeld M219:
IR-LINK
(Ansicht Phoenix-Stecker:)
Anschlussfeld V209/ 219:
External IR-Receiver
(Ansicht DIN-Stecker: Lötseite)
Neben dem Masse- PIN 2 sollte auch
das Gehäuse des 7-poligen DIN-Steckers
mit Masse (GND) verbunden werden.
Technische Daten
Hinweis: Es dürfen bis zu 5 St. M218 parallel
geschalten werden!
Max. Kabellänge: 40m
Stromverbrauch: 17 mA
Irrtümer und technische Änderungen
vorbehalten.
Garantie
Die Garantie beträgt 24 Monate ab Kaufdatum.
Ihr Ansprechpartner im Servicefall ist zuerst
Ihr Fachhändler.
Sollte Ihnen dieser nicht weiterhelfen können,
senden Sie die M218 frachtfrei und ohne
Zubehör an den nationalen Vertrieb. Bitte
legen Sie in jedem Fall eine genaue
Fehlerbeschreibung sowie Ihre Adresse bei.
1.551.320.11
VCC
5V
A
B
Da
ta
GND
REVOX
TUNER SERVER AUX2
LOCAL
OFF VOL
> < <
- +
CD
Data-IR
Masse: GND
1
2
3
4 5
6 7
VCC ( ≥ 10Volt)
Data-IR GND VCC
IN + -
Remote button
“Tuner”
is selecting
“FM Tuner” in
slot 1
Remote button
“Aux3”
is selecting
“FM Tuner” in
slot 2
