5

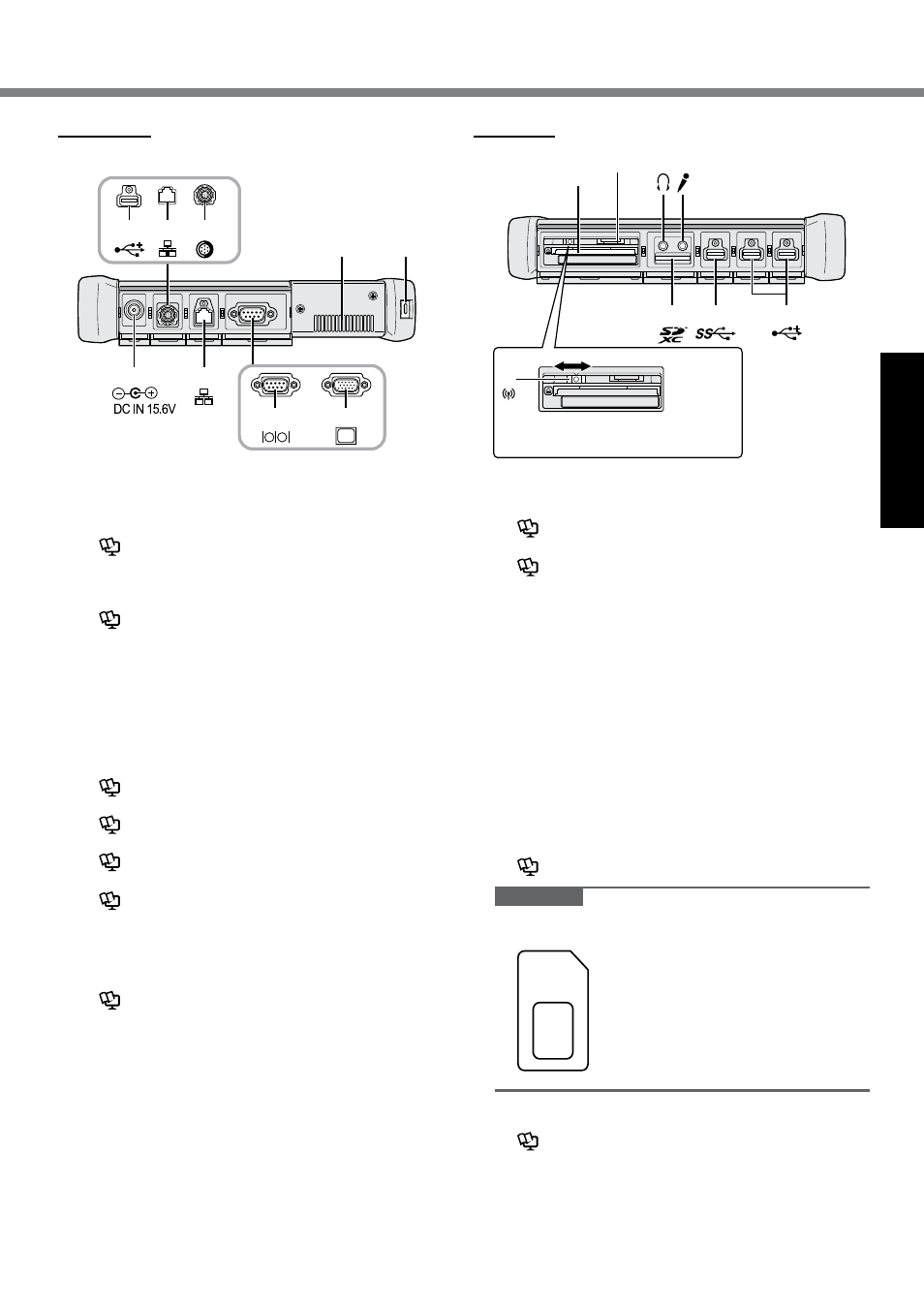

Erste Schritte

L

M

N

*6

K

SC

H

J

I

G

OFF

ON

A: DC-IN-Buchse

B: LAN-Anschluss

è

Bedienungshandbuch “LAN”

C: Serieller Anschluss

*1

/ VGA-Anschluss

*2

*1

<Nur bei Modellen mit seriellem Anschluss>

*2

<Nur bei Modellen mit VGA-Anschluss>

è

Bedienungshandbuch “Externes Display”

D: Sicherheitssperre

Ein Kensington-Kabel kann angeschlossen werden.

Weitere Informationen finden Sie in der mit dem Kabel

mitgelieferten Anleitung.

E: Lüftungsloch (Auspuff)

F: 4. USB (USB2.0)-Anschluss

*3

/ 2. LAN-Anschluss

*4

/

Robuster USB2.0-Anschluss

*5

*3

<Nur bei Modell mit 4. USB-Anschluss (USB2.0)>

è

Bedienungshandbuch “USB-Geräte”

*4

<Nur bei Modellen mit 2. LAN-Anschluss>

è

Bedienungshandbuch “LAN”

*5

<Nur bei Modellen mit robustem USB2.0-Anschluss>

è

Bedienungshandbuch “USB-Geräte”

G: Wireless-Schalter

è

Mit einem Netzwerk verbinden “Drahtlose

Kommunikation aktivieren/deaktivieren”

H: SD-Speicherkartensteckplatz

Halten Sie die SD-Speicherkarten außer Reichweite

von Babys und kleinen Kindern.

è

Bedienungshandbuch “SD-Speicherkarte”

I: USB3.0-Anschluss

è

Bedienungshandbuch “USB-Geräte”

J: USB2.0-Anschlüsse

è

Bedienungshandbuch “USB-Geräte”

K: Mikrofonbuchse

Verwenden Sie ein Kondensatormikrofon. Die Verwen-

dung eines anderen Mikrofontyps kann dazu führen,

dass keine Toneingabe möglich ist und das Gerät

beschädigt wird.

L: Kopfhörerbuchse

Sie können einen Kopfhörer oder externe Lautspre-

cher anschließen.

Wenn diese angeschlossen sind, wird von den inter-

nen Lautsprechern kein Ton ausgegeben.

M: SIM-Kartensteckplatz

<Nur für Modelle mit Wireless WAN>

Schieben Sie die SIM-Karte mit der Kontaktseite nach

unten und der abgeschnittenen Ecke nach vorne wei-

send in den SIM-Kartensteckplatz.

è

Mit einem Netzwerk verbinden “Wireless WAN”

ACHTUNG

l

Der Steckplatz akzeptiert SIM-Karten (15 mm x

25 mm).

N: Smart-Card-Steckplatz

*6

*6

<Nur beim Modell mit Smart-Card-Steckplatz>

è

Bedienungshandbuch “Smart Card”

Rechte Seite

Die unten aufgeführten Teile (F) sind alle optional.

Linke Seite

Zum Einstellen des Wireless-Schalters auf ON

schieben Sie diesen auf Höhe der  -Marke.

A

B

F

F *

3

*

4

*

5

C

C

E

D

*

1

*

2

F
