eyeWAVE™
Drahtlose PIR Kamera
Montageanleitung
Beschreibung
Wireless eyeWave™ ist ein batteriebetriebener Bewegungsmelder mit einer integrierten Kamera, entwickelt für Videoverifikationen und einfache Installationen für Facherrichter. Diese
Kamera erfasst und übermittelt Bilder oder Bildsequenzen zu einem externen Server, entstanden durch Alarme oder „manuell“ vom Benutzer ausgelöst. Diese Bilder können vom Benutzer
über ein Webinterface oder über die Smartphone-Applikation angesehen werden.

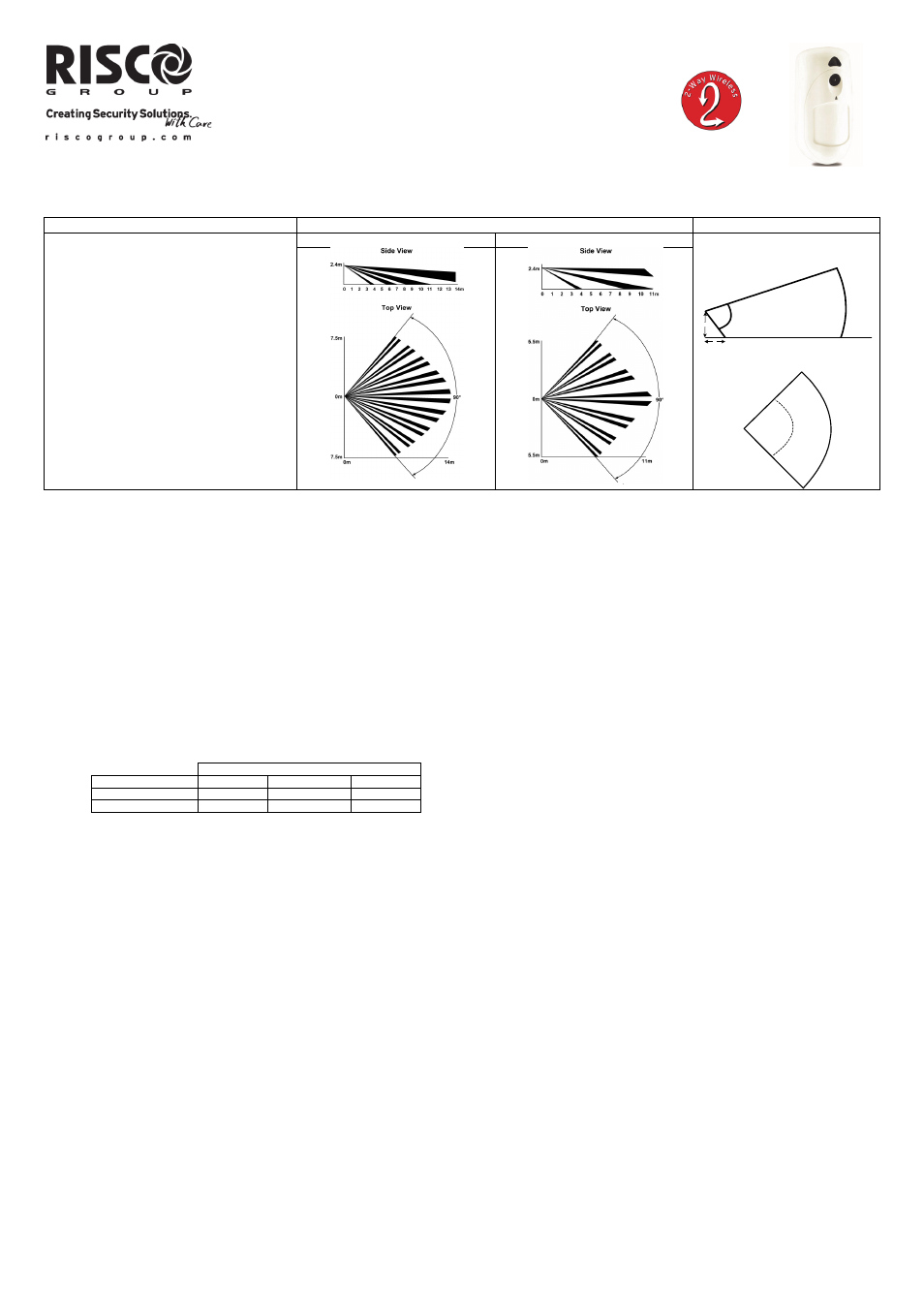

Hauptmerkmale: Detektionswinkel Kamera Sichtfeld
 PIR Überwachungsbereich 12m als Weitwinkel
 VGA/VGA Kamera, Auflösung mit ~90° Sichtfeld
 Infrarotblitz/ bzw. -beleuchtung ermöglicht eine
Bildübertragung bei völliger Dunkelheit.
 Zwei Funk-Kanäle mit separaten Antennen:
Erster Kanal für Alarm und Überwachung;
Zweiter Kanal für die Bild Übertragung
 Routineintervall und Anzahl der
Bildübertragungen frei konfigurierbar
 Während des unscharfen Zustandes werden
Detektionen ignoriert um die Batterie- und
Produktlebensdauer zu verlängern.
 Als Administrator besteht jederzeit die
Möglichkeit, den aktuellen Status durch
Bildübertragungen über den Webbrowser oder
das SmartPhone abzufragen und zu
empfangen.
 Bilder werden solange gespeichert bis Sie
komplett übertragen wurden
 Beinhatet zwei „longlife“ 3V Lithium Batterien
 Selbständiges Übertragungssystem
PIR Modell PIR Modell (mit Kleintierausblendung)
Seitenansicht
Draufsicht
Installation
Schritt 1: Einleitende Aspekte
Auswahl eines angemessenen Montageortes für eine optimale Überwachung des Bereichs. (siehe Abbildung)
Bitte beachten Sie die folgenden Punkte.

Linse nicht berühren, ansonsten kann die Bildqualität nicht gewährleistet werden.

Installationsorte mit starker Sonneneinstrahlung, hoher Wärmeentwicklung und mit naheliegenden funksignalhemmenden Objekten(Metall) vermeiden.

Überwachungsbereich sollte gegenüber einer Wand oder eines Boden sein, damit äußere Einflussfaktoren vermieden werden.

Montagehöhe (zwischen 2.0–2.4 m, Entfernung mindestens 40cm von der Decke).
Schritt 2: Einlernen des Melders in das Gefahrenwarnsystem
Einlernen und zuordnen des eyeWAVE wird durch aktivieren des Einlernodus an Zentrale und Melder automatisch durchgeführt. Durch senden des eigenen RF Signal`s oder Eingabe der
Seriennummer registriert die Gefahrenmeldezentrale den Melder. Es können insgesamt 11 digitale Seriennummern zur selben Zeit innerhalb des Systems verarbeitet werden.
Vom Bedienteil aus: 2)Funkkomponenten > 1)Einlernen > 1) Per Funksignal oder 2) Per Seriennummer.
Durch Konfigurationssoftware: Klicken Sie auf „Einlernen Funkkomponenten“ > Eingabe der Seriennummer: [045] + [8 Ziffern]; Identifiziert automatisch oder manuell bis zu 32 Linien;
Zusätzlich Anzeige Type: 2-Wege Melder. Danach klicken Sie bitte auf „Einlernen“. Jetzt ist die Einlernphase abgeschlossen.
Hiermit verweisen wir Sie auf unsere vollständige Installationsanleitung für die System Gefahrenmeldezentrale (System Errichterhandbuch).
Schritt 3: Montage des Melders
1. Durch das durchbrechen der Montagelöcher, kann die Rückwand des Melders als Schablone zum Installieren verwendet werden. (siehe Bild 1).
Montagemöglichkeiten in folgender Tabelle beschrieben
Montagemöglichkeiten
Ausbruch für Links Mitte Rechts
Montageplatte 7,8 1,2,3,4 5,6
Sabotageplatte 9 10 11
Modell mit Tierausblendung:
1. Um die Kleintier-Immunität zu optimieren werden die folgenden Richtlinien empfohlen:
 Vertikale Montage des Melders senkrecht zum Boden
 Stellen Sie sicher,dass Tiere nicht in den Erfassungsbereich gelangen, wie z.B. über Möbel, Regale oder Treppen.
2. Befestigen der Abdeckung an der Rückseite des Detektors durch Einsetzen der Befestigungsschraube (B) in das Loch innerhalb des Batteriefachs. (siehe Bild 3)
3. Legen Sie bitte die Batterien unter Berücksichtigung der richtigen Polarität in das Fach und schließen Sie den Deckel. (siehe Bild 3)
4. Sobald die Montageplatte montiert ist, schieben Sie den Detektor in umgekehrter Richtung auf die Montageplatte. (siehe Bild 2)
5. Führen Sie einen Gehtest durch wie im entspr. Abschnitt erklärt.
6. Setzen Sie die Schraube (C) in das vorgesehene Loch an der Unterseite des Detektors ein, und rasten Sie ihn in die Halterung ein. (siehe Bild 3)
Schritt 4: Gehtest
 Nach einlegen der Batterien wechselt der Detektor für 20 Minuten in einen “Gehtest”-Modus und dann automatisch wieder auf Normalbetrieb (Stromsparmodus). Während des
Gehtests wird der Melder jede Detektion übertragen. Testen (durchqueren) Sie das gesamte “Blickfeld” des Detektors und beobachten Sie dabei die LED zur Kontrolle. Stellen Sie
sicher, dass die Zentrale die Signale korrekt empfängt.
 Manuelles starten des Gehtests von Zentrale:
Errichter Menu: 2) Tests > 2) Linien > 3) Gehtest 1) Start Gehtest
Der jeweilige Melder bleibt im Testmodus bis eine beliebige Taste gedrückt wird. Um das Ergebnis des Gehtests anzuzeigen gehen Sie wie folgt vor:
Errichter Menu: 2) Tests > 2) Linien > 3) Gehtest 1) Ergebnis Gehtest
Kamera Einstellungen
Als bi-direktionaler Melder, können die Parameter über das Bedienteil oder über die System Konfigurationssoftware nach Ihren Bedürfnissen angepasst werden:
 PIR Empfindlichkeit: Hoch/ Niedrig (Werkseinstellung: Niedrig)
 Supervisions Zeit: 0-255 Minuten (Werkseinstellung: 15 min)
 LED: An/Aus (Werkseinstellung: An)
 Betriebsart.

Gehtest: Der melder wird alle Detektionen zur Zentrale übertragen

Normal (Werkseinstellung)
Für Mehr Informationen lesen Sie bitte das System Errichterhandbuch.
Konfigurieren Sie die Einstellungen der Kamera entweder durch die RISCO Konfigurations-Software (auf dem Linien-Bildschirm mit rechter Maustaste auf das Feld “Seriennummer” und
dann auf “Zusätzlich”) oder durch das Bedienteil im Errichtermenü wie folgt: (Standardwerte im Fettdruck):
Programmierung > 2)Funkkomponenten > 2) Änderung > 1) Linien >1) Parameters [Auswahl (1–32)] > 6) Erweitert 5) Kamera Parameter:
1) Bild bei Alarm: 3 (1 to 7 Bilder)
2) Bild Interval: 0.5 s (0.5, 1, 2 Sekunden)
3) Pre-Alarm Image: Ja (Ja, Nein) (Bildaufnahme bei jeder Scharfschaltung)
4) Bildauflösung: QVGA (QVGA 320X240, VGA 640X480)
5) Bild Qualität: Hoch (Hoch, Niedrig)
6) Farbfoto: Farbig (Farbe, Schwarz-Weiss)
D = 2,4 m
