Yamaha CVP-705B - Handbuch (Seite 105)

CVP-709/CVP-705 – Bedienungsanleitung 105
Z
u
sa
m
m
en
ba
u de
s CVP
-709

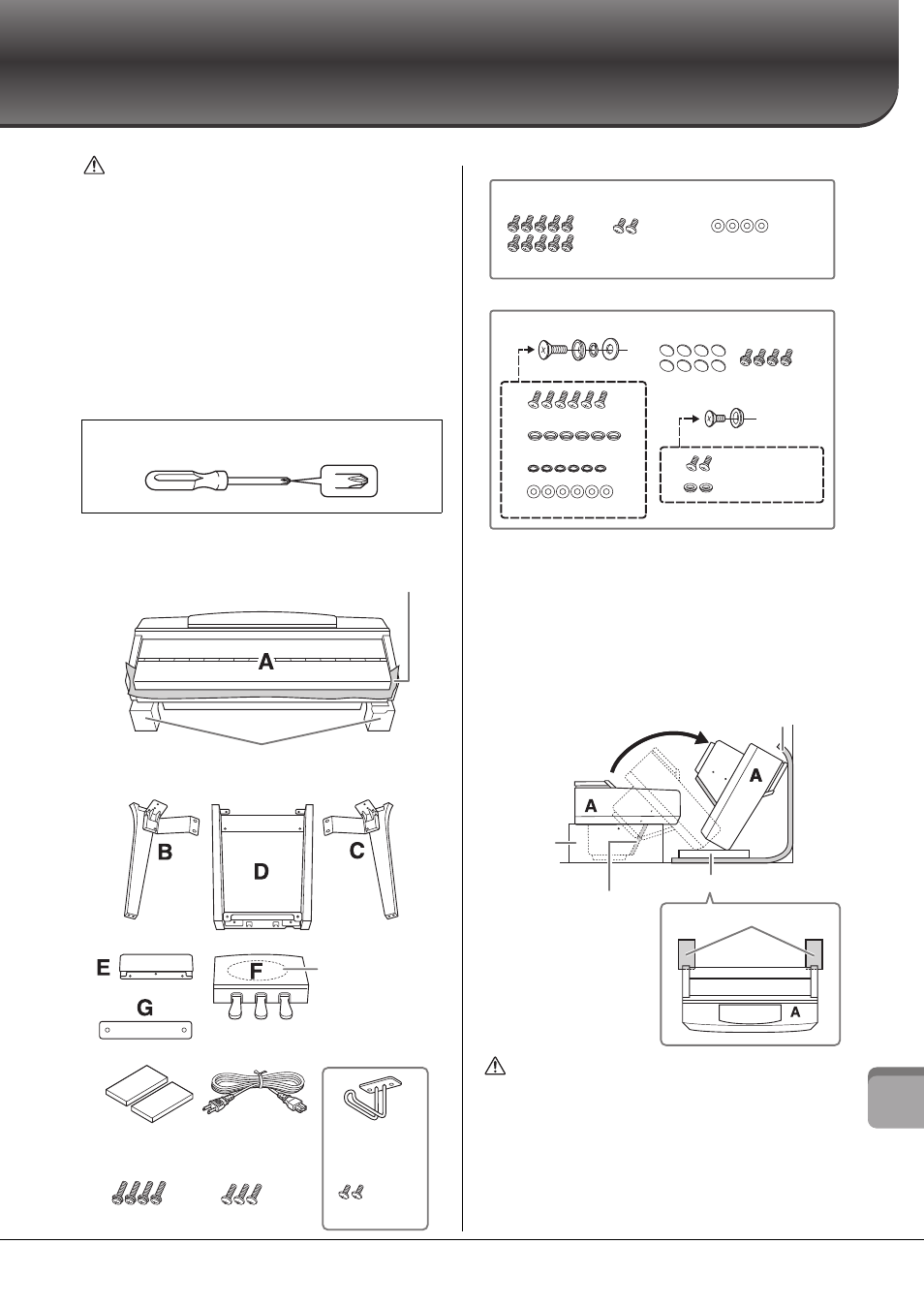

Zusammenbau des CVP-709
VORSICHT
• Montieren Sie das Instrument auf einer stabilen und geraden
Bodenfläche mit ausreichend Platz.
• Achten Sie darauf, dass Sie keine Teile verwechseln oder an der
falschen Stelle anbringen, und dass Sie alle Teile richtig herum
montieren. Führen Sie die Montage des Instruments in der hier
beschriebenen Reihenfolge aus.
• Die Montage sollte von mindestens zwei Personen durchgeführt
werden.
• Verwenden Sie nur die mitgelieferten Schrauben der
ngegebenen Größen. Verwenden Sie keine anderen Schrauben.
Die Verwendung falscher Schrauben kann eine Beschädigung
oder eine Funktionsstörung des Produkts zur Folge haben.
• Ziehen Sie nach der Montage jedes einzelnen Bauteils die
Schrauben fest.
• Um das Instrument auseinanderzubauen, führen Sie die im Folgenden
erläuterten Arbeitsschritte in umgekehrter Reihenfolge aus.
Entnehmen Sie alle Teile aus der Verpackung, und
vergewissern Sie sich, dass alles vorhanden ist.
1
Lehnen Sie Teil A wie abgebildet an
die Wand.
Breiten Sie wie abgebildet ein großes weiches Tuch, z. B. eine
Decke, aus, um Boden und Wandflächen zu schützen.
Lehnen Sie Teil A bei geschlossener Tastaturabdeckung mit
der Tastaturseite nach unten an die Wand.
VORSICHT
• Klemmen Sie sich nicht Ihre Finger ein.
ACHTUNG
• Der obere Teil der Notenablage ist nicht befestigt. Halten Sie die
Notenablage mit der Hand fest, damit sie nicht herunterfällt.
• Die Hauptbaugruppe darf nicht auf dem Kopf stehen oder mit
der Rückseite nach unten zeigen.
Halten Sie einen Kreuzschlitz-Schraubendreher (+) der richtigen
Größe bereit.
5 x 30 mm x 4
H
4 x 20 mm x 3
M
4 x 10 mm x 2
P
Um zu vermeiden, dass sich während des Zusammenbaus die Tastaturabdeckung
versehentlich öffnet, drücken Sie die Tastaturabdeckung herunter und achten Sie
darauf, dass die Papierbögen (wie abgebildet) an Ort und Stelle bleiben.
Um eine Beschädigung der Lautsprecherbox unten an Teil A zu vermeiden,
achten Sie darauf, Teil A auf die Styropor-Polster zu legen. Achten Sie auch
darauf, dass die Polster die Lautsprecherbox nicht berühren.
Enthält gebündeltes
Pedalkabel. Die Pedale
sind bei Auslieferung
mit Abdeckungen
versehen. Entfernen
Sie die Abdeckung
vom Haltepedal, um
den GP-Responsive-
Damper-Pedal-Effekt
optimal einsetzen
zu können.
Kopfhörer-
Aufhänge-
vorrichtung
Netzkabel
Schutzpolster x 2
CVP-709PWH
5 x 18 mm x 4
(a)
(a) (b) (c) (d)
(b)
(c)
(d)
x 6
x 8
x 6
(a)
(a) (b) x 2
(b)
4 x 12 mm x 2
4 x 13 x 2.5 mm x 2
CVP-709B/CVP-709PE
N
5 x 18 mm x 10
4 x 10 mm x 2 5 x 15 x 1.2 mm x 4
J, L
J
Q
K
N
6 x 13 x 2.5 mm x 6
5 x 20 mm x 6
5 x 16 x 2 mm x 6
L
Großes weiches Tuch
Styropor-
Polster
ACHTUNG
Berühren Sie nicht das
Lautsprechergitter.
Dadurch könnte die
Lautsprechermembran
beschädigt werden.
Schutzpolster
Schutzpolster
