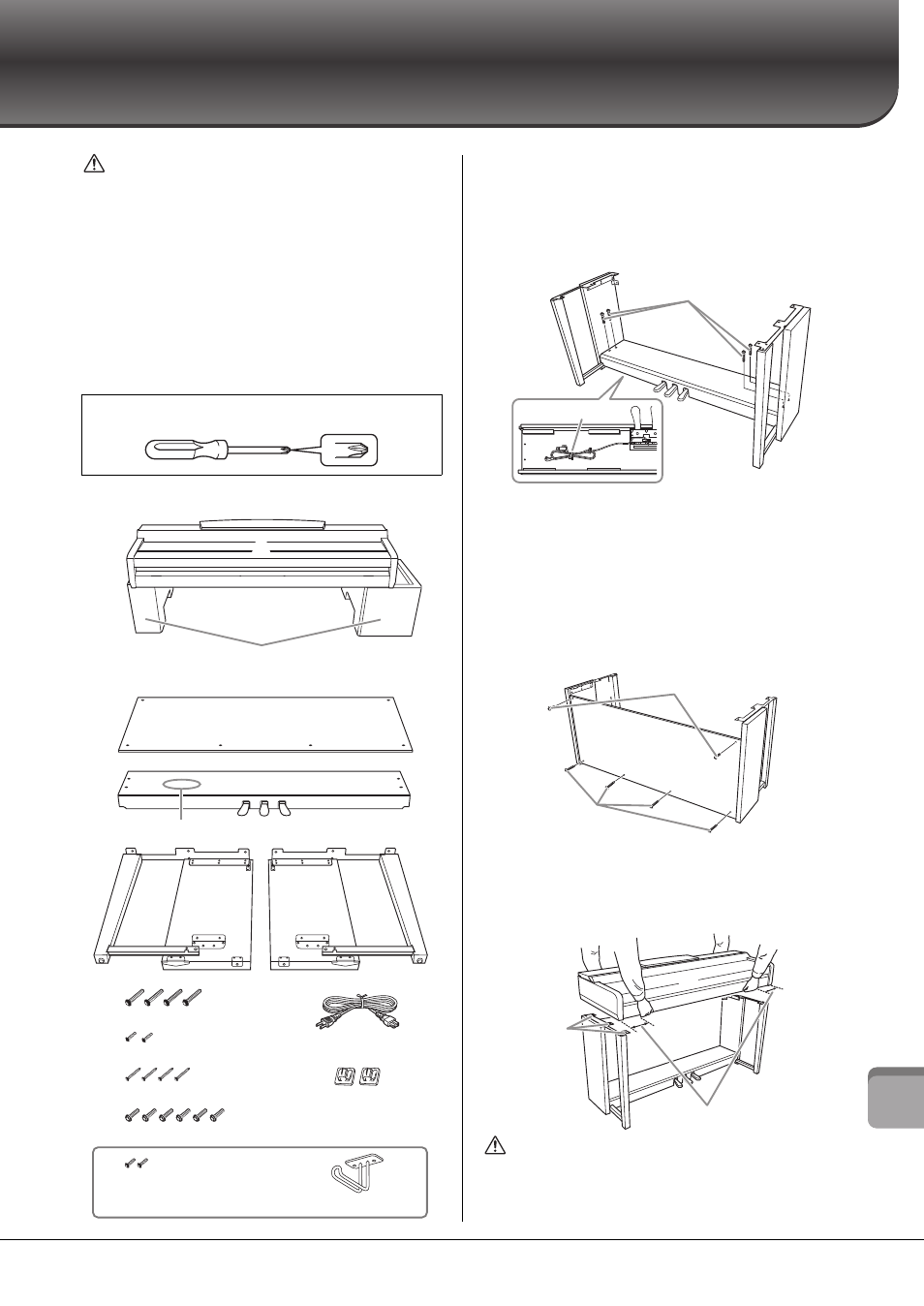

Zusammenbau des CVP-705
VORSICHT
• Montieren Sie das Instrument auf einer stabilen und geraden
Bodenfläche mit ausreichend Platz.
• Achten Sie darauf, dass Sie keine Teile verwechseln oder an der
falschen Stelle anbringen, und dass Sie alle Teile richtig herum
montieren. Führen Sie die Montage des Instruments in der hier
beschriebenen Reihenfolge aus.
• Die Montage sollte von mindestens zwei Personen durchgeführt
werden.
• Verwenden Sie nur die mitgelieferten Schrauben der
ngegebenen Größen. Verwenden Sie keine anderen Schrauben.
Die Verwendung falscher Schrauben kann eine Beschädigung
oder eine Funktionsstörung des Produkts zur Folge haben.
• Ziehen Sie nach der Montage jedes einzelnen Bauteils die
Schrauben fest.
• Um das Instrument auseinanderzubauen, führen Sie die im Folgenden
erläuterten Arbeitsschritte in umgekehrter Reihenfolge aus.
Entnehmen Sie alle Teile aus der Verpackung, und
vergewissern Sie sich, dass alles vorhanden ist.
1
Bringen Sie C an D und E an.
Binden Sie das Pedalkabel los und und ziehen Sie es gerade.
Werfen Sie den Kabelbinder nicht weg. Sie benötigen ihn
später bei Schritt 5.
Bringen Sie D und E mit vier Schrauben F an C an.
2
Montieren Sie B.
Richten Sie die Schraubenlöcher an der Oberseite von B auf
die Löcher in D und E aus, und befestigen Sie dann die
oberen Ecken von B an D und E, indem Sie zwei Schrauben
G von Hand festziehen.
Befestigen Sie die Unterseite von B mit vier Schrauben H.
Ziehen Sie die in Schritt 2- eingedrehten Schrauben G an
der Oberseite von B fest.
3
Bringen Sie A an.
Achten Sie darauf, die Hauptbaugruppe beim Auflegen
auf den Unterbau mindestens 15 cm von den
seitlichen Enden entfernt zu greifen.
VORSICHT
• Achten Sie besonders darauf, die Haupteinheit nicht fallen
zu lassen und sich nicht die Finger zu klemmen.
• Halten Sie die Haupteinheit immer so wie oben angegeben.
Halten Sie einen Kreuzschlitz-Schraubendreher (+) der richtigen
Größe bereit.
A
B
C
D E
6 x 20 mm x 4
6 x 16 mm x 6
4 x 12 mm x 2
4 x 20 mm x 4
4 x 10 mm x 2
K
F
G
H
J
Entnehmen Sie die Styroporpolster aus der Packung, legen Sie sie auf den
Boden, und legen Sie dann Teil A darauf. Ordnen Sie die Polster so an,
dass sie die Lautsprecherbox an der Unterseite von A nicht verdecken.
Enthält gebündeltes Pedalkabel.
Kabelhalter x 2
Netzkabel
Kopfhörer-Aufhängevorrichtung
D D
C E E
F
B
E
D
H
G
A
Richten Sie die-
Schrauben-
löcher aus.
15 cm oder weiter innen
