VOR VERWENDUNG DES GERÄTS►VOR VERWENDUNG DES GERÄTS
INNEN
(1) Hauptschalter
Mit diesem Schalter können Sie das Gerät ein- und
ausschalten.
Wenn Sie die Fax- oder Internetfax-Funktionen
verwenden, muss sich der Schalter in der Position "
"
befinden.
► STROM EINSCHALTEN (Seite 1-10)
(2) Tonerpatrone
Diese Patrone enthält den Toner.
Wenn der Toner in der Tonerpatrone leer ist, tauschen
Sie diesen aus.
► ERSETZEN DER TONERPATRONE (Seite 1-153)
(3) Toner-Sammelbehälterbox
In diesem Behälter wird der überschüssige Toner
gesammelt, der nach dem Drucken anfällt.
► AUSTAUSCH DER
TONER-SAMMELBEHÄLTERBOX (Seite 1-157)
(4) Fixiereinheit
Hier wird Hitze erzeugt, um das auf das Papier
übertragene Bild zu fixieren.
(5) Transferband
Beim Farbdruck werden die Tonerbilder aller vier Farben auf den
einzelnen Bildtrommeln auf dem Transferband zusammengemischt.
Beim Schwarzweißdruck wird nur das schwarze
Tonerbild auf das Transferband übertragen.
(6) Auslösehebel für die rechte Seitenabdeckung
Zum Beseitigen eines Papierstaus drücken Sie diesen Hebel nach
oben und halten ihn, um die rechte Seitenabdeckung zu öffnen.
(7) Abdeckung, rechts
Öffnen Sie diese Abdeckung, um einen Papierstau zu entfernen.
(8) Abdeckung für die Papierwendeeinheit
Diese Einheit wird beim beidseitigen Drucken zum
Wenden des Papiers verwendet. Öffnen Sie diese
Abdeckung, um einen Papierstau zu entfernen.
(9) Entriegelungstaste für die Toner-Sammelbehälterbox
Drücken Sie diese Taste, wenn Sie die Sperre der
Toner-Sammelbehälterbox lösen möchten, um diese
auszutauschen, oder um die Lasereinheit zu reinigen.
► REINIGEN DER LASEREINHEIT (Seite 1-149)
► AUSTAUSCH DER
TONER-SAMMELBEHÄLTERBOX (Seite 1-157)
(10) Griff
Ziehen Sie den Griff heraus, und halten Sie ihn fest,
wenn Sie das Gerät bewegen.
(11) Ein niedriger Unterschrank/550 Blatt Papierfach oder
rechte Abdeckung des Stands/Papierfachs 550/2x550/
3x550/550&2100 Blatt
Öffnen Sie diese Abdeckung, um Papierstaus in den
Fächern 2, 3 oder 4 zu entfernen.
(12) Rechte Abdeckung des Papierfachs
Öffnen Sie diese Abdeckung, um Papierstaus in Fach 1
zu entfernen.

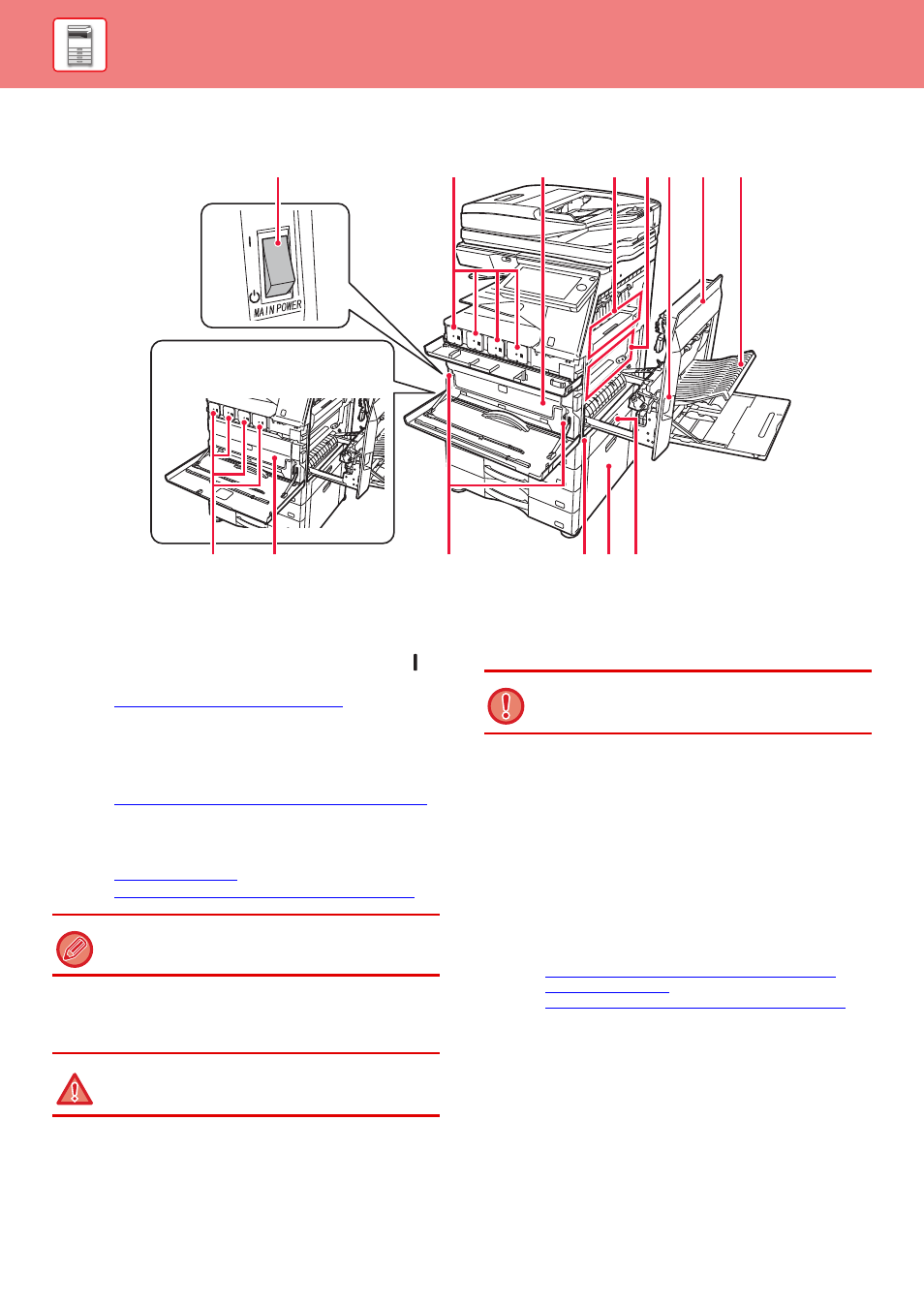

(1) (3) (7) (6) (8) (4) (5)
(9) (2) (10)(11) (3) (12)
(2)
MX-3050N/MX-3060N/MX-3070N/
MX-3550N/MX-3560N/MX-3570N/
MX-4050N/MX-4060N/MX-4070N
Die Toner-Sammelbehälterbox wird vom
Kundendiensttechniker abgeholt.
Die Fixiereinheit ist heiß. Vorsicht vor Verbrennungen
beim Beseitigen eines Papierstaus.
Berühren oder beschädigen Sie das Transferband nicht.
Andernfalls können fehlerhafte Bilder entstehen.
