69

D

n

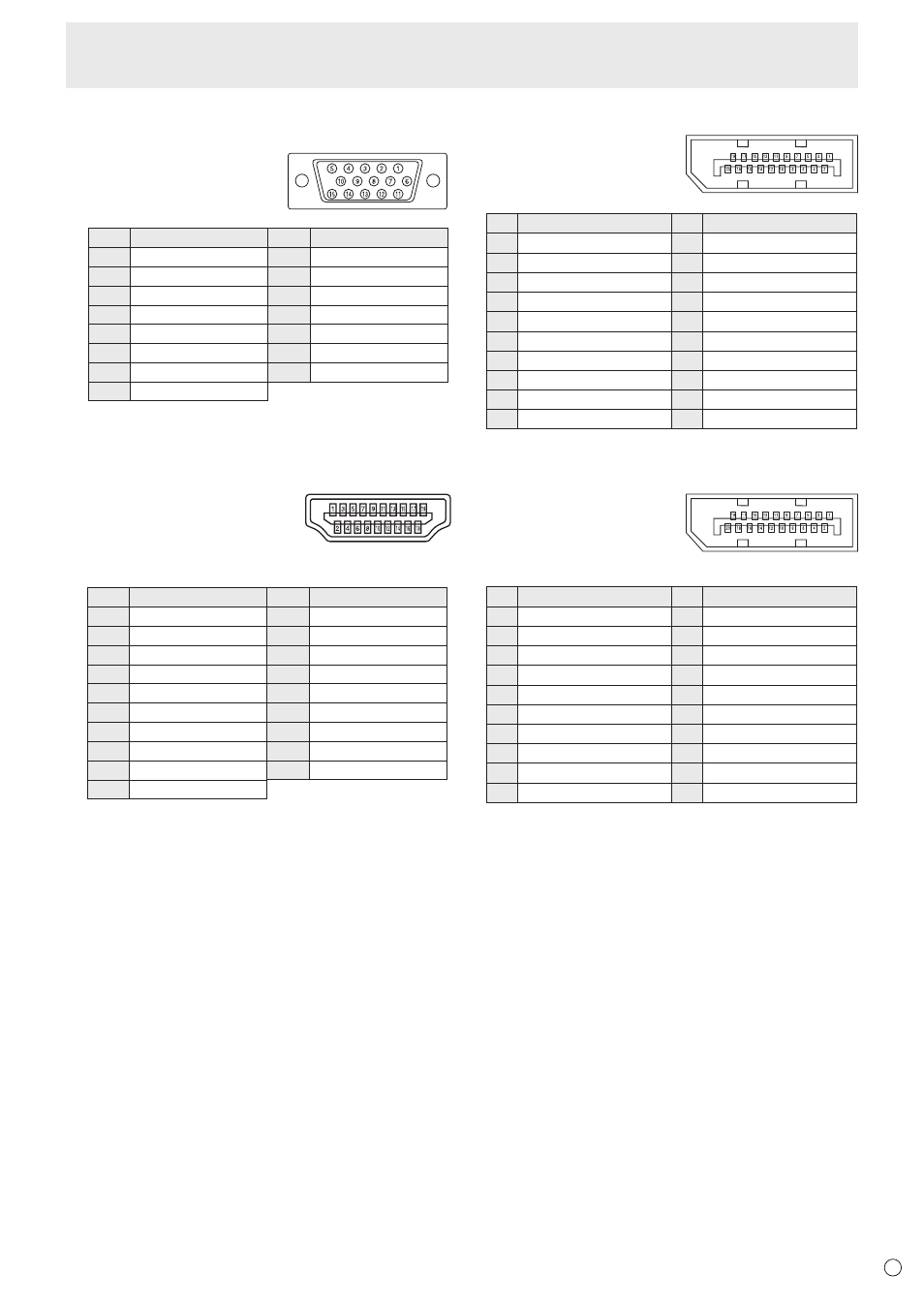

Anschlussbelegung D-sub-Eingang

(Mini D-sub 15-polig)

Nr.

1
2
3
4
5
6
7
8

Funktion

Roter Videosignaleingang
Grüner Videosignaleingang
Blauer Videosignaleingang
N.C.
GND
GND für rotes Videosignal
GND für grünes Videosignal
GND für blaues Videosignal

Nr.

9

10
11
12
13
14
15

Funktion

+5 V
GND
N.C.
DDC-Daten
Hsync Signaleingang
Vsync Signaleingang
DDC-Takt

n

Anschlussbelegung DisplayPort-Eingang

(DisplayPort 20-polig)

Nr.

Funktion

Nr.

Funktion

1 MainLane 3-

11 GND

2 GND

12 MainLane0+

3 MainLane 3+

13 GND

4 MainLane 2-

14 GND

5 GND

15 Aux +

6 MainLane 2+

16 GND

7 MainLane 1-

17 Aux -

8 GND

18 Hot Plug-Erkennung

9 MainLane 1+

19 GND

10 MainLane 0-

20 3,3 V

n

Anschlussbelegung HDMI-Eingänge

(HDMI

TM

-Stecker)

Nr.

1
2
3
4
5
6
7
8
9

10

Funktion

TMDS Daten 2+
TMDS Daten 2 Abschirmung
TMDS Daten 2-
TMDS Daten 1+
TMDS Daten 1 Abschirmung
TMDS Daten 1-
TMDS Daten 0+
TMDS Daten 0 Abschirmung
TMDS Daten 0-
TMDS-Takt+

Nr.

11

12
13
14
15
16
17
18
19

Funktion

TMDS Taktabschirmung
TMDS-Takt-
CEC
N.C.
SCL
SDA
DDC/CEC GND
+5V
Hot Plug-Erkennung

n

Anschlussbelegung DisplayPort-Ausgang

(DisplayPort 20-polig)

Nr.

Funktion

Nr.

Funktion

1 MainLane 0+

11 GND

2 GND

12 MainLane 3-

3 MainLane 0-

13 GND

4 MainLane 1+

14 GND

5 GND

15 Aux +

6 MainLane 1-

16 GND

7 MainLane 2+

17 Aux -

8 GND

18 Hot Plug-Erkennung

9 MainLane 2-

19 GND

10 MainLane 3+

20 3,3 V

Technische Daten
