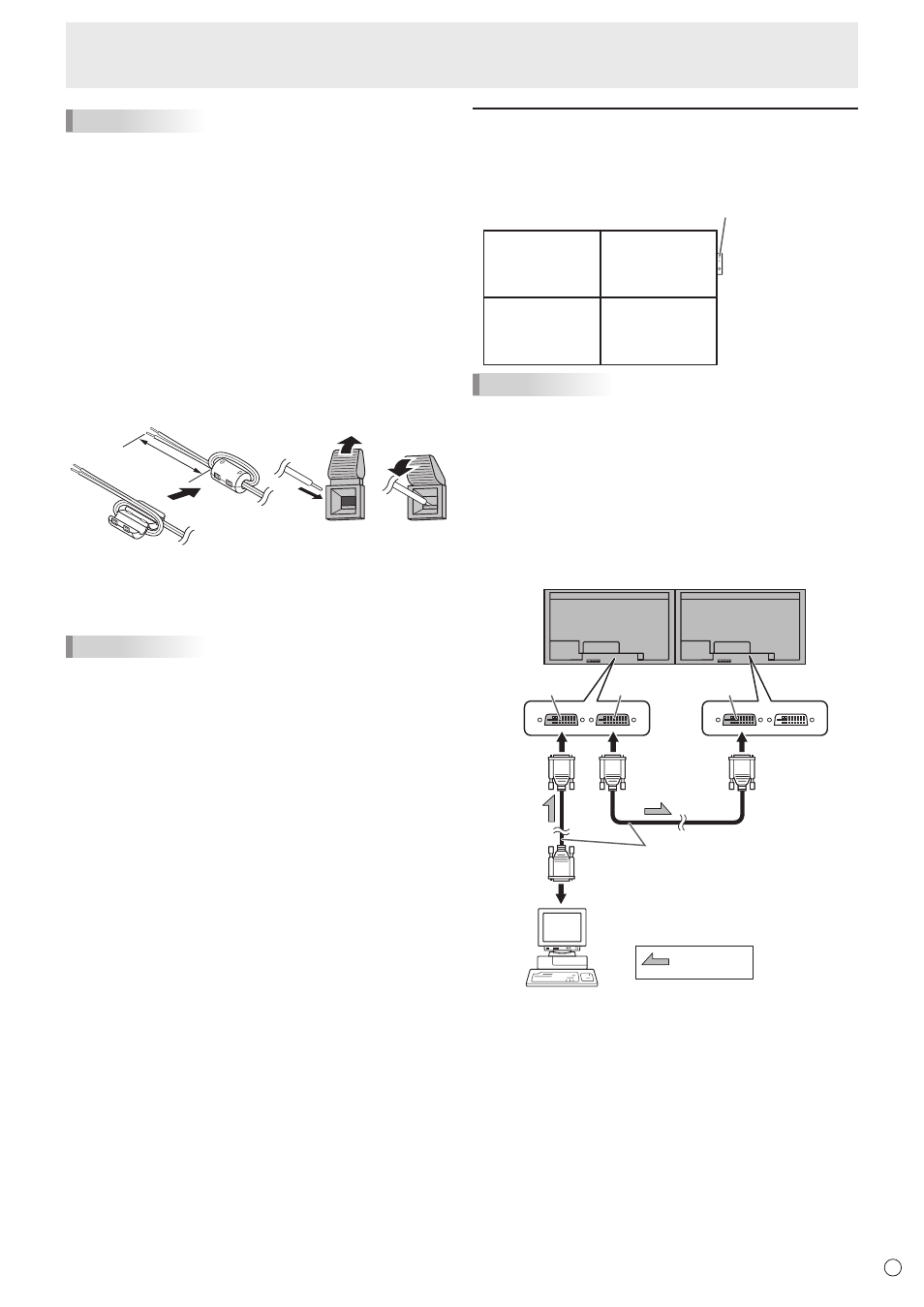

DEUTSCH

13

D

TIPPS

• Die Länge der Signal-Kabel sowie die Umgebungseinflüsse

können die Bildqualität beeinträchtigen.

• Das Bild wird möglicherweise nicht korrekt angezeigt, wenn für

den Eingangsmodus nicht die PC DVI-D/AV DVI-D-Anschlüsse

verwendet werden. Schalten Sie in diesem Fall die Stromzufuhr

zu allen in Serie geschalteten Monitoren ab und wieder an.

• Wenn mehrere Monitor in Serie miteinander verbunden

sind, müssen Sie AUTO INPUT CHANGE <AUTO

(EINGANG)> auf OFF <AUS> stellen.

• Die Videoausgabe ist in den folgenden Fällen deaktiviert:

Wenn das Gerät ausgeschaltet ist

Wenn sich der Monitor im “Eingangssignal-Wartemodus” befindet

10. LAN-Anschluss

• Wenn Sie diesen Anschluss über ein handelsübliches

ungekreuztes LAN-Kabel mit einem PC in einem Netzwerk

verbinden, können Sie den Monitor über diesen PC steuern.

11. Anschlüsse für externe Lautsprecher

• Verwenden Sie nur externe Lautsprecher mit

einer Impedanz von mindestens 6 Ω und einer

Nenneingangslast von mindestens 10 W.

1

3

2

Ca. 10cm

1. Verbinden Sie eine Ader des Lautsprecherkabels (im

Lieferumfang des PN-ZB02 enthalten) mit dem Ende des

Lautsprecherkabels, das an den Monitor angeschlossen ist.

2. Drücken Sie auf die Plastikzunge und schieben Sie das

Kabelende hinein.

3. Lassen Sie die Plastikzunge los.

TIPPS

• Die Anschlüsse + und - sowie der linke und rechte

Lautsprecher müssen richtig miteinander verbunden sein.

• Vermeiden Sie einen Kurzschluss zwischen dem + und

dem - Anschluss.

12. Audio1 Eingangsanschlüsse

13. Audio2 Eingangsanschlüsse

• Wählen Sie unter AUDIO SELECT <AUDIO AUSWAHL> im

Menü OPTION <OPTIONEN> den Audioeingangsanschluss

aus, der im jeweiligen Modus verwendet werden soll.

14. PC RGB-Eingangsanschlüsse

• Stellen Sie in BNC unter INPUT SELECT

<EINGANGSWAHL> im Menü OPTION <OPTIONEN>

die Option PC RGB ein, wenn Sie die PC RGB-

Eingangsanschlüsse verwenden.

• Wählen Sie in PC RGB unter AUDIO SELECT <AUDIO

AUSWAHL> im Menü OPTION <OPTIONEN> den

Audioeingangsanschluss aus, der verwendet werden soll.

15. AV Component-Eingangsanschlüsse

• Stellen Sie in BNC unter INPUT SELECT

<EINGANGSWAHL> im Menü OPTION <OPTIONEN>

die Option AV COMPONENT ein, wenn Sie die AV

Component-Eingangsanschlüsse verwenden.

• Wählen Sie in AV COMPONENT unter AUDIO SELECT

<AUDIO AUSWAHL> im Menü OPTION <OPTIONEN> den

Audioeingangsanschluss aus, der verwendet werden soll.

• Kann nicht verwendet werden, wenn D-SUB in INPUT

SELECT <EINGANGSWAHL> im Menü OPTION auf AV

COMPONENT gestellt ist.

16. AV Video-Eingangsanschluss

• Wählen Sie in AV VIDEO unter AUDIO SELECT <AUDIO

AUSWAHL> im Menü OPTION <OPTIONEN> den

Audioeingangsanschluss aus, der verwendet werden soll.

• Kann nicht verwendet werden, wenn D-SUB in INPUT

SELECT <EINGANGSWAHL> im Menü OPTION auf AV

VIDEO gestellt ist.

17. AV S-Video-Eingangsanschluss

• Wählen Sie in AV S-VIDEO unter AUDIO SELECT <AUDIO

AUSWAHL> im Menü OPTION <OPTIONEN> den

Audioeingangsanschluss aus, der verwendet werden soll.

Anschluss mehrerer Monitore

Mehrere Monitore können zu einem einzigen großen

Bildschirm verbunden werden.
[Beispiel]

Zweiter Monitor

Sekundär

(Erweiterungsgerät)

ID-Nr.: 2

Dritter Monitor

Sekundär

(Erweiterungsgerät)

ID-Nr.: 3

Erster Monitor

Primär

(Hauptgerät)

ID-Nr.: 1

Vierter Monitor

Sekundär

(Erweiterungsgerät)

ID-Nr.: 4

Gehäuse für Fernbedienungssensor

(Im Lieferumfang des PN-ZR01 (optional) enthalten)

TIPPS

• Schließen Sie die RS-232C-Kabel der Reihe nach an, wobei

Sie mit dem ersten Monitor (primärer Monitor) beginnen.

Werden die Monitore in anderer Reihenfolge angeschlossen,

funktionieren Sie unter Umständen nicht korrekt.

• Installieren Sie den Fernbedienungssensor immer am

primären Monitor.

n

Verbindung mit Videokabel

Hängt vom verwendeten System ab.

Wenn Sie den PC/AV DVI-D Anschluss verwenden, können

bis zu fünf Monitore in Serie miteinander verbunden werden.

(Wenn das PN-ZB02 angeschlossen ist)

zeigt die

Signalrichtung an

PC/AV DVI-D-

Eingangsanschluss

Erster Monitor

Zweiter Monitor

PC/AV DVI-D-

Ausgangsanschluss

PC/AV DVI-D-

Eingangsanschluss

Digitalsignalkabel (DVI)

(im Handel erhältlich)

Zum digitalen PC-RGB-Ausgangsanschluss
