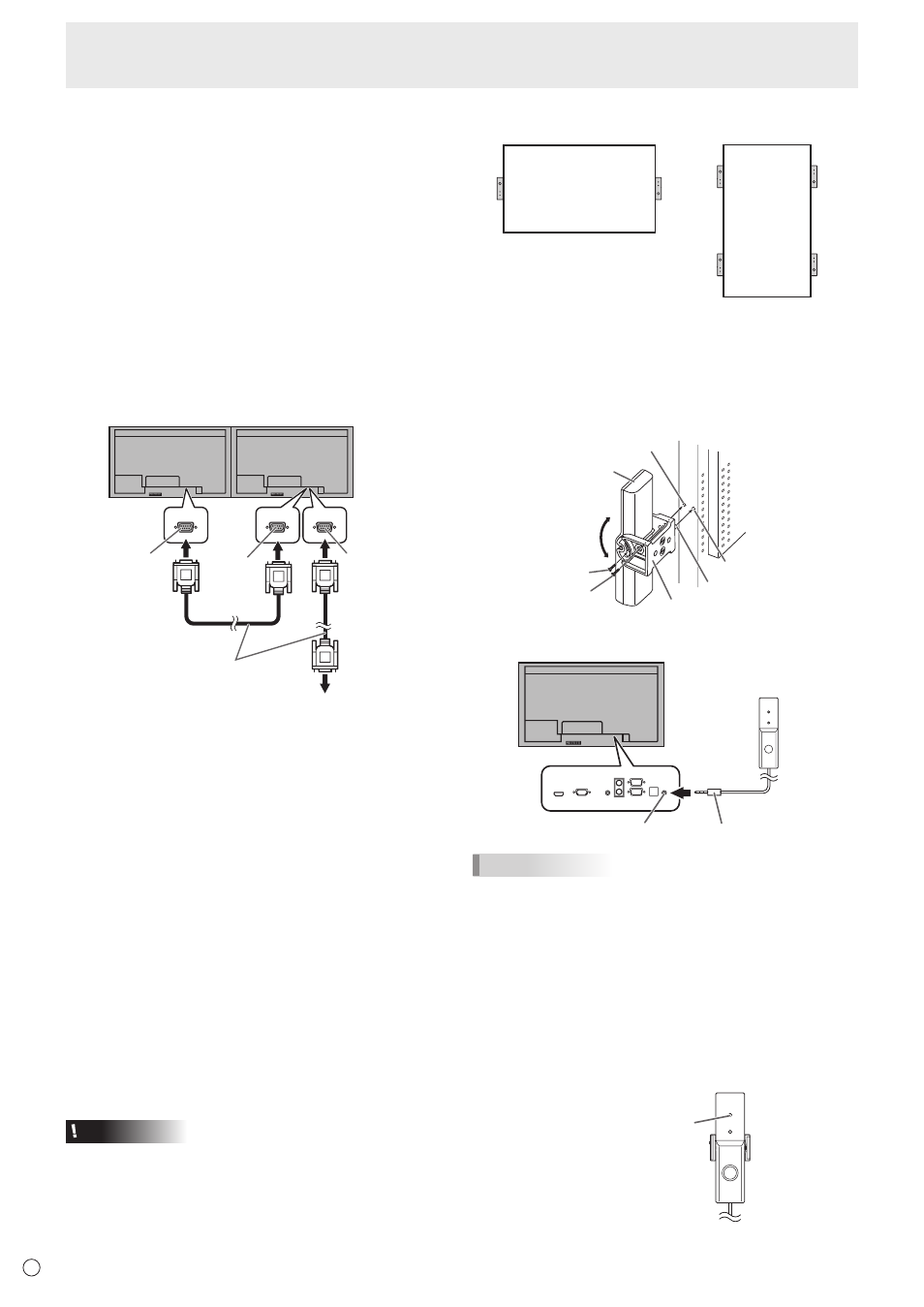

Anschließen von Zusatzgeräten
n Verbindung über ein RS-232-Kabel
Wenn Sie mehrere Monitore über RS-232-Kabel in Serie miteinander
verbinden und die Monitortasten am primären Gerät (Hauptgerät)
drücken, dann werden die Einstellungen auf die sekundären
Geräte (Erweiterungsgeräte) übertragen, und Sie können alle
angeschlossenen Monitore über das primäre Gerät bedienen.
Jedem Monitor muss eine eindeutige ID-Nr. zugewiesen sein.
1. Schließen Sie die Monitore der Reihe nach an.
Der erste Monitor wird als primäres Gerät (Hauptgerät)
eingerichtet. Der zweite und alle folgenden Monitore werden
als sekundäre Geräte (Erweiterungsgeräte) eingerichtet.
Verbinden Sie den RS-232C Ausgangsanschluss des
ersten Monitors (primäres Gerät) über das RS-232-Kabel
(ungekreuzt) mit dem RS-232C Eingangsanschluss des
zweiten Monitors (sekundäres Gerät).
Verbinden Sie in derselben Weise einen dritten Monitor und
eventuelle weitere Monitore.
Es können bis zu 25 Monitore miteinander verbunden
werden. (Die Anzahl der Monitore hängt von der Kabellänge
und den Umgebungsbedingungen ab.)
RS-232-Kabel in Serie verbunden sein
(im Handel erhältlich)
Erster Monitor: primäres Gerät Zweiter Monitor: sekundäres Gerät
Dritter Monitor: wird mit dem sekundären
RS-232C Eingangsanschluss verbunden
RS-232C
Eingang-
sanschluss
RS-232C
Ausgangsanschluss
RS-232C
Ausgangsanschluss
2. Legen Sie die ID-Nr. fest.
Verwenden Sie dazu die Tasten an der Rückseite des
primären Monitors. Wenn Sie die Option AUTO ASSIGN
ID No. <AUTOM. ZUGEORDNETE ID-Nr.> im Menü des
Monitors aktivieren, wird den anderen Geräten automatisch
die ID-Nr. ausgehend vom primären Gerät zugewiesen.
(Siehe Seite 25.)
(Wenn Sie die optionale Steuerungseinheit PN-
ZR01 anschließen, können Sie die Monitore über die
Fernbedienung steuern.)
n Anschluss der Steuerungseinheit (optional)
Wenn Sie den Monitor mit der Fernbedienung steuern möchten,
benötigen Sie die Steuerungseinheit PN-ZR01 (optional).
• Ein beliebiger Monitor oder alle Monitore können mit der
Fernbedienung des ersten Monitors gesteuert werden.
• Bis zu 25 Monitore können gesteuert werden.
• Die Monitore müssen über RS-232-Kabel in Serie
miteinander verbunden sein.
Befestigen Sie den Fernbedienungssensor wie in der folgenden
Abbildung gezeigt.
* Da der obere und untere Teil des Fernbedienungssensors
bei Befestigung an der linken Seite umgedreht ist (das
Anschlusskabel ist dann oben), sollte der Sensor an der
rechten Seite befestigt werden.
Vorsicht
• Schalten Sie den Netzschalter beim Anschließen des
Fernbedienungssensors aus.
• Schließen Sie kein anderes Kabel am Anschluss der
Steuerungseinheit an als nur das Anschlusskabel für den
Fernbedienungssensor.
Schließen Sie auch keine Verbindungskabel an, die Sie mit
handelsüblichen Kabeln verlängert haben.
Monitor in horizontaler
Ausrichtung
Monitor in vertikaler
Ausrichtung
1. Führen Sie den Verdrehsicherungsvorsprung des
Befestigungswinkels in die Verdrehsicherungsöffnung
am Monitor ein.
2. Sichern Sie die Neigungsöffnung für die Halterung am
Monitor mit der Befestigungsschraube.
3. Stellen Sie die Neigung des Fernbedienungssensors ein
und befestigen Sie ihn mit der Befestigungsschraube, damit
er die Signale von der Fernbedienung gut empfangen kann.
Verdrehsicherungsvorsprung
Neigungseinstellung
Verdrehsicherungsöffnung
Befestigungswinkel
Befestigungsschraube
(kurz)
Fixierschraube
Gehäuse für
Fernbedienungssensor
Neigungsöffnung für die Halterung
4. Schließen Sie das Verbindungskabel für den
Fernbedienungssensor am Anschluss für die Steuereinheit an.
Verbindungskabel Anschluss für Steuerungseinheit
Gehäuse für
Fernbedienungssensor
TIPPS
• Wenn der Fernbedienungssensor angeschlossen ist, kann
der Helligkeitssensor verwendet werden.
Die Bildschirmhelligkeit wird automatisch an die
Beleuchtungsbedingungen und an die Umgebungshelligkeit
angepasst. (Siehe Seite 25.)
• Abhängig vom Befestigungsort des Helligkeitssensors
bzw. den Umgebungsbedingungen kann der
Fernbedienungssensor von der Helligkeit des
Hauptgerätebildschirms beeinflusst werden, wodurch der
Helligkeitssensor entsprechend reagieren kann.
• Befestigen Sie den Fernbedienungssensor nicht in extrem
hellen oder dunklen Bereichen. Der Helligkeitssensor
würde sonst nicht korrekt funktionieren.
Hellig keitssensor
