34

D

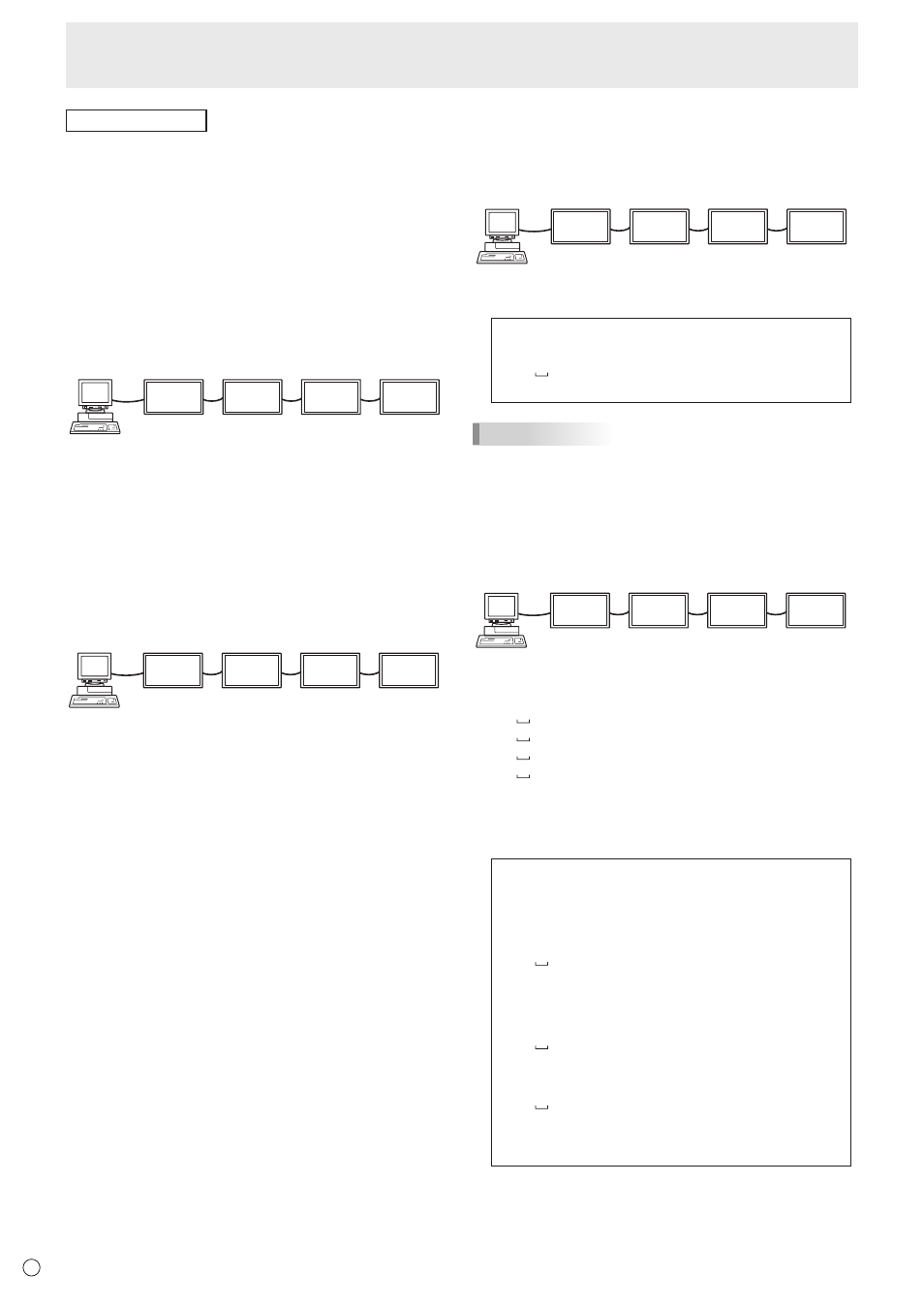

Steuerung des Monitors über einen PC (RS-232C)

Erweiterter Betrieb

Dieser Abschnitt beschreibt Befehle, die für hintereinander

geschaltete Monitore gelten.

Der allgemeine Kommunikationsablauf ist identisch mit dem

Abschnitt “1:1-Verbindung mit einem PC”.

n

ID-Nummern

Sie können jedem Monitor eine eigene ID-Nummer zuweisen

(siehe Seite 24). Dadurch können Sie jeden Monitor in der

Kette separat ansteuern.

Die Zuweisung der ID-Nummern können Sie entweder über

das Bildschirmmenü (mit der Fernbedienung) oder über den

PC mit Hilfe des RS-232-Kabels vornehmen.

[Beispiel]

ID-Nummer: 1 ID-Nummer: 2 ID-Nummer: 3 ID-Nummer: 4

Wenn Monitore wie oben dargestellt miteinander verbunden

sind, können Sie Befehle wie “Stelle die Lautstärke des

Monitors mit der ID 4 auf 20” ausführen.

Bei der Zuweisung von ID-Nummern für hintereinander

geschaltete Monitore sollten Sie die doppelte Vergabe einer

ID-Nummer generell vermeiden.

Die ID-Nummern müssen nicht in aufsteigender Reihenfolge

vom PC weg zugewiesen werden. Sie können auch wie unten

gezeigt zugewiesen werden.

[Beispiel]

ID-Nummer: 3 ID-Nummer: 2 ID-Nummer: 4 ID-Nummer: 1

n

Befehle für die ID-Steuerung

Bei den auf dieser Seite gezeigten Befehlsbeispielen wird von

folgender Verbindung und folgenden zugewiesenen

ID-Nummern ausgegangen.

ID-Nummer: 1 ID-Nummer: 2 ID-Nummer: 3 ID-Nummer: 4

IDST ......... Ein Monitor, der diesen Befehl empfängt, setzt

seine eigene ID-Nummer in das Parameterfeld.

Beispiel:

IDST0001

OK 001 ←

Die ID-Nummer dieses Monitors wird auf
1 gesetzt.

TIPPS

Mit dem IDST-Befehl können Sie mittels

Wiederholungssteuerung allen Monitoren automatisch eine

ID-Nummer zuweisen (siehe “Wiederholungssteuerung” auf

Seite 35).

Mit dem Befehl “IDST001+” werden zum Beispiel automatisch

die ID-Nummern wie unten dargestellt zugewiesen.

[Beispiel]

ID-Nummer: 1 ID-Nummer: 2 ID-Nummer: 3 ID-Nummer: 4

IDST001 +

Befehl zur ID-Einstellung mit

Wiederholungssteuerung

WAIT

OK 001

Antwort “OK” von der ID-Nummer: 1

OK 002

Antwort “OK” von der ID-Nummer: 2

OK 003

Antwort “OK” von der ID-Nummer: 3

OK 004

Antwort “OK” von der ID-Nummer: 4 (Ende)

IDSL ........Der Parameter dieses Befehls weist dem Monitor

die ID-Nummer zu. Der Monitor muss den nächsten

Befehl ausführen.

Beispiel:

IDSL0002

Der nächste Befehl gilt für den Monitor

mit der ID-Nummer 2.

WAIT

Suche nach dem Monitor mit der

ID-Nummer 2.

OK 002

Gefunden wurde der Monitor mit der

ID-Nummer 2.

VOLM0030

Einstellen der Lautstärke des Monitors

mit der ID-Nummer 2 auf 30.

WAIT

Verarbeitung.

OK 002

Antwort “OK” vom Monitor mit der

ID-Nummer 2.

VOLM0020

Lautstärke wird auf 20 eingestellt.

OK 001

Die Lautstärke des Monitors mit der

ID-Nummer 1 (der mit dem PC direkt

verbunden ist) wird auf 20 eingestellt.*

* Der IDSL-Befehl ist nur einmalig wirksam, und zwar

für den unmittelbar darauffolgenden Befehl.
