Sharp PN-V602 - Handbuch (Seite 59)

59
D

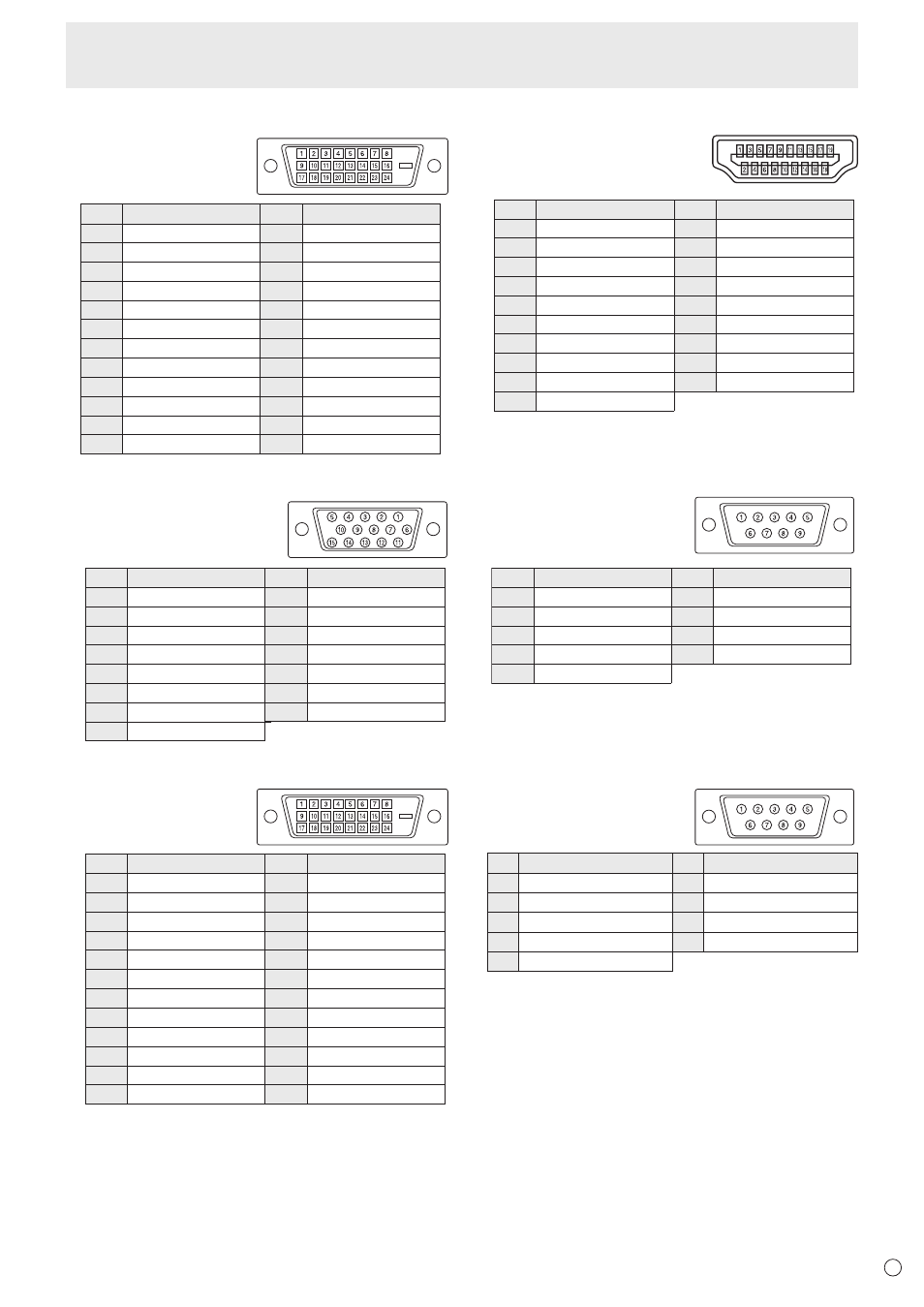

Technische Daten
n
Anschlussbelegung PC/AV DVI-D-Eingänge
(DVI-D 24 pin)
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
Funktion
TMDS Daten 2-
TMDS Daten 2+
TMDS Daten 2/4 Abschirmung
N.C.
N.C.
DDC-Takt
DDC-Daten
N.C.
TMDS Daten 1-
TMDS Daten 1+
TMDS Daten 1/3 Abschirmung
N.C.
Nr.
13
14
15
16
17
18
19
20
21
22
23
24
Funktion
N.C.
+5 V
GND
Hot Plug-Erkennung
TMDS Daten 0-
TMDS Daten 0+
TMDS Daten 0/5 Abschirmung
N.C.
N.C.
TMDS Taktabschirmung
TMDS-Takt+
TMDS-Takt-
n
Anschlussbelegung PC/AV HDMI-Eingänge
(HDMI TM -Stecker)
Nr.
1
2
3
4
5
6
7
8
9
10
Funktion
TMDS Daten 2+
TMDS Daten 2 Abschirmung
TMDS Daten 2-
TMDS Daten 1+
TMDS Daten 1 Abschirmung
TMDS Daten 1-
TMDS Daten 0+
TMDS Daten 0 Abschirmung
TMDS Daten 0-
TMDS-Takt+
Nr.
11
12
13
14
15
16
17
18
19
Funktion
TMDS Taktabschirmung
TMDS-Takt-
CEC
N.C.
SCL
SDA
DDC/CEC GND
+5V
Hot Plug-Erkennung
n
Anschlussbelegung PC D-sub-Eingang
(Mini D-sub 15-polig)
Nr.
1
2
3
4
5
6
7
8
Funktion
Roter Videosignaleingang
Grüner Videosignaleingang
Blauer Videosignaleingang
N.C.
GND
GND für rotes Videosignal
GND für grünes Videosignal
GND für blaues Videosignal
Nr.
9
10
11
12
13
14
15
Funktion
+5 V
GND
N.C.
DDC-Daten
Hsync Signaleingang
Vsync Signaleingang
DDC-Takt
n
Anschlussbelegung RS-232C-Eingang
(D-sub 9-polig)
Nr.
1
2
3
4
5
Funktion
N.C.
Übertragene Daten
Empfangene Daten
N.C.
GND
Nr.
6
7
8
9
Funktion
N.C.
N.C.
N.C.
N.C.
n
Anschlussbelegung PC/AV DVI-D-Ausgang
(DVI-D 24-polig)
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
Funktion
TMDS Daten 2-
TMDS Daten 2+
TMDS Daten 2/4 Abschirmung
N.C.
N.C.
DDC-Takt
DDC-Daten
N.C.
TMDS Daten 1-
TMDS Daten 1+
TMDS Daten 1/3 Abschirmung
N.C.
Nr.
13
14
15
16
17
18
19
20
21
22
23
24
Funktion
N.C.
+5 V
GND
Hot Plug-Erkennung
TMDS Daten 0-
TMDS Daten 0+
TMDS Daten 0/5 Abschirmung
N.C.
N.C.
TMDS Taktabschirmung
TMDS-Takt+
TMDS-Takt-
n
Anschlussbelegung RS-232C-Ausgang
(D-sub 9-polig)
Nr. Funktion Nr. Funktion
1 N.C. 6 N.C.
2 Empfangene Daten 7 N.C.
3 Übertragene Daten 8 N.C.
4 N.C. 9 N.C.
5 GND
