DEUTSCH
31
D

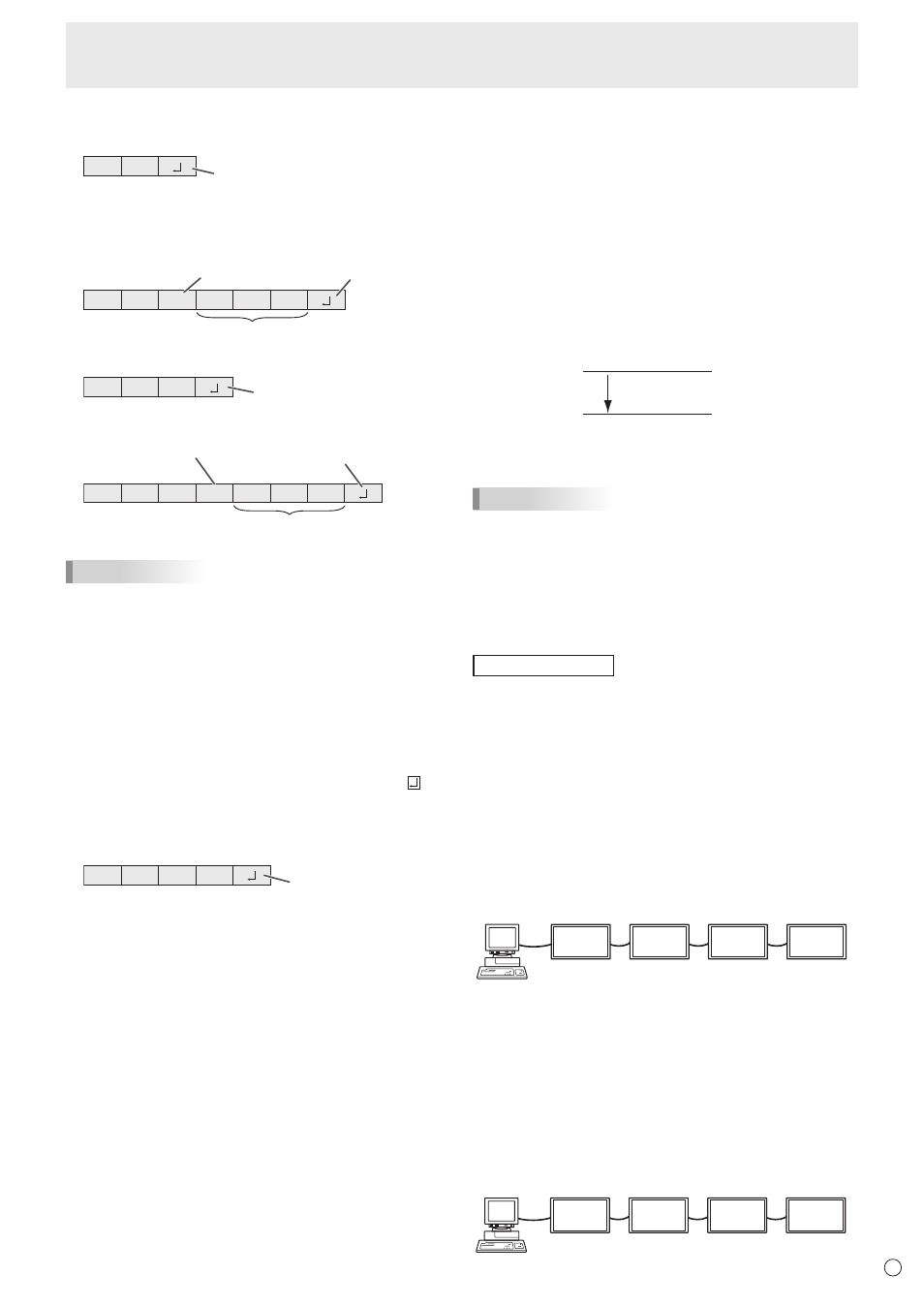

Steuerung des Monitors über einen PC (RS-232C)
n Antwortcodeformat
Wenn ein Befehl korrekt ausgeführt wurde
O K
Antwortcode
(0D H , 0A H )
Eine Antwort wird nach Ausführung eines Befehls zurückgegeben.
* Wenn eine ID-Nummer zugewiesen wurde
O K SPC 0 0 1
ID-Nummer des entsprechenden Monitors
Leerzeichen (20 H )
Antwortcode
(0D H , 0A H )
Wenn ein Befehl nicht ausgeführt wurde
R R E
Antwortcode
(0D H , 0A H )
* Wenn eine ID-Nummer zugewiesen wurde
R R E SPC 0 0 1
ID-Nummer
Leerzeichen (20
H
) Antwortcode
(0D H , 0A H )
TIPPS
• “ERR” wird zurückgegeben, wenn kein relevanter Befehl
vorliegt oder wenn der Befehl im aktuellen Monitorzustand
nicht verwendet werden kann.
• Wenn keine Kommunikation hergestellt wurde (z.B. wegen
einer schlechten Verbindung zwischen PC und Monitor),
wird keine Antwort zurückgemeldet (nicht einmal ERR).
• Kann ein Befehl wegen Umgebungsstörungen nicht korrekt
empfangen werden, wird die Meldung “ERR” ausgegeben.
Sorgen Sie bitte dafür, dass das System oder die Software
bei Auftreten dieses Fehlers den Befehl wiederholt.
• Wenn die angegebene ID-Nummer keinem Monitor
zugewiesen wurde (z.B. wenn der Befehl IDSL0002
verwendet wird, aber kein Monitor mit der ID-Nummer 2
vorhanden ist), wird keine Antwort zurückgemeldet.
Wenn die Befehlsausführung längere Zeit dauert
I W T A
Antwortcode
(0D H , 0A H )
Bei den folgenden Befehlen wird “WAIT” als Antwort zurückgegeben.
In diesem Fall wird ein Wert zurückgemeldet, wenn Sie eine Zeitlang
warten. Senden Sie während dieser Zeit keinen Befehl.
An den WAIT-Befehl ist keine ID-Nummer angehängt.
• Befehle, bei denen WAIT als Antwort zurückgegeben wird:
1. Bei Verwendung der Wiederholungssteuerung
2. Bei Verwendung eines IDSL- oder IDLK-Befehls
3. Bei Verwendung eines der folgenden Befehle: RSET, INPS,
ASNC, WIDE, PXSL, POWR, MWIN, MWIP, EMHV, EPHV,
ESHV, ENLG, BOMD
n Kommunikationsintervall
• Nachdem die Meldung OK oder ERR angezeigt wurde,
müssen Sie die nächsten Befehle senden.
Legen Sie mindestens 10 Sekunden als Wartezeit für die
Antwort auf einen Befehl fest.
Wenn mehrere Monitore in Serie angeschlossen sind,
muss der Timeout-Wert mindestens so groß eingestellt
werden wie das Produkt der Entfernung zwischen Monitor
und Computer mal 10 Sekunden.
Beispiel: 3. Monitor vom Computer: mindestens 30
Sekunden.
• Legen Sie ein Intervall von 100 ms oder mehr zwischen der
Befehlsantwort und der Übertragung des nächsten Befehls fest.
VOLM0020
OK
INPS0001
WAIT
OK
Intervall von 100 ms oder mehr
TIPPS
• Wenn Sie den Befehl ALL RESET <SYSTEMRESET>
ausführen, sollten Sie die Timeout-Dauer auf 30 Sekunden
oder länger einstellen.
• Wenn Sie das Gerät einschalten, während die Funktion
POWER ON DELAY <STROM EIN VERZÖG> aktiv ist,
sollten Sie die Timeout-Dauer auf POWER ON DELAY
<STROM EIN VERZÖG> + 10 Sekunden oder länger
einstellen.
Erweiterter Betrieb
Dieser Abschnitt beschreibt Befehle, die für hintereinander
geschaltete Monitore gelten.
Der allgemeine Kommunikationsablauf ist identisch mit dem
Abschnitt “1:1-Verbindung mit einem PC”.
n ID-Nummern
Sie können jedem Monitor eine eigene ID-Nummer zuweisen
(siehe Seite 23). Dadurch können Sie jeden Monitor in der
Kette separat ansteuern.
Die Zuweisung der ID-Nummern können Sie entweder über
das Bildschirmmenü oder über den PC mit Hilfe des RS-232-
Kabels vornehmen.
[Beispiel]
ID-Nummer: 1 ID-Nummer: 2 ID-Nummer: 3 ID-Nummer: 4
Wenn Monitore wie oben dargestellt miteinander verbunden
sind, können Sie Befehle wie “Stelle die Lautstärke des
Monitors mit der ID 4 auf 20” ausführen.
Bei der Zuweisung von ID-Nummern für hintereinander
geschaltete Monitore sollten Sie die doppelte Vergabe einer
ID-Nummer generell vermeiden.
Die ID-Nummern müssen nicht in aufsteigender Reihenfolge
vom PC weg zugewiesen werden. Sie können auch wie unten
gezeigt zugewiesen werden.
[Beispiel]
ID-Nummer: 3 ID-Nummer: 2 ID-Nummer: 4 ID-Nummer: 1
