38
Options Guide
TX120
Erweiterungskarte einbauen
Erweiterungskarten in PCI-Steckplätzen
7.2
Erweiterungskarte einbauen
Ê
Öffnen Sie den Server (siehe Abschnitt
).
Ê
Bitte lesen Sie die mit der Erweiterungskarte gelieferte Dokumentation.

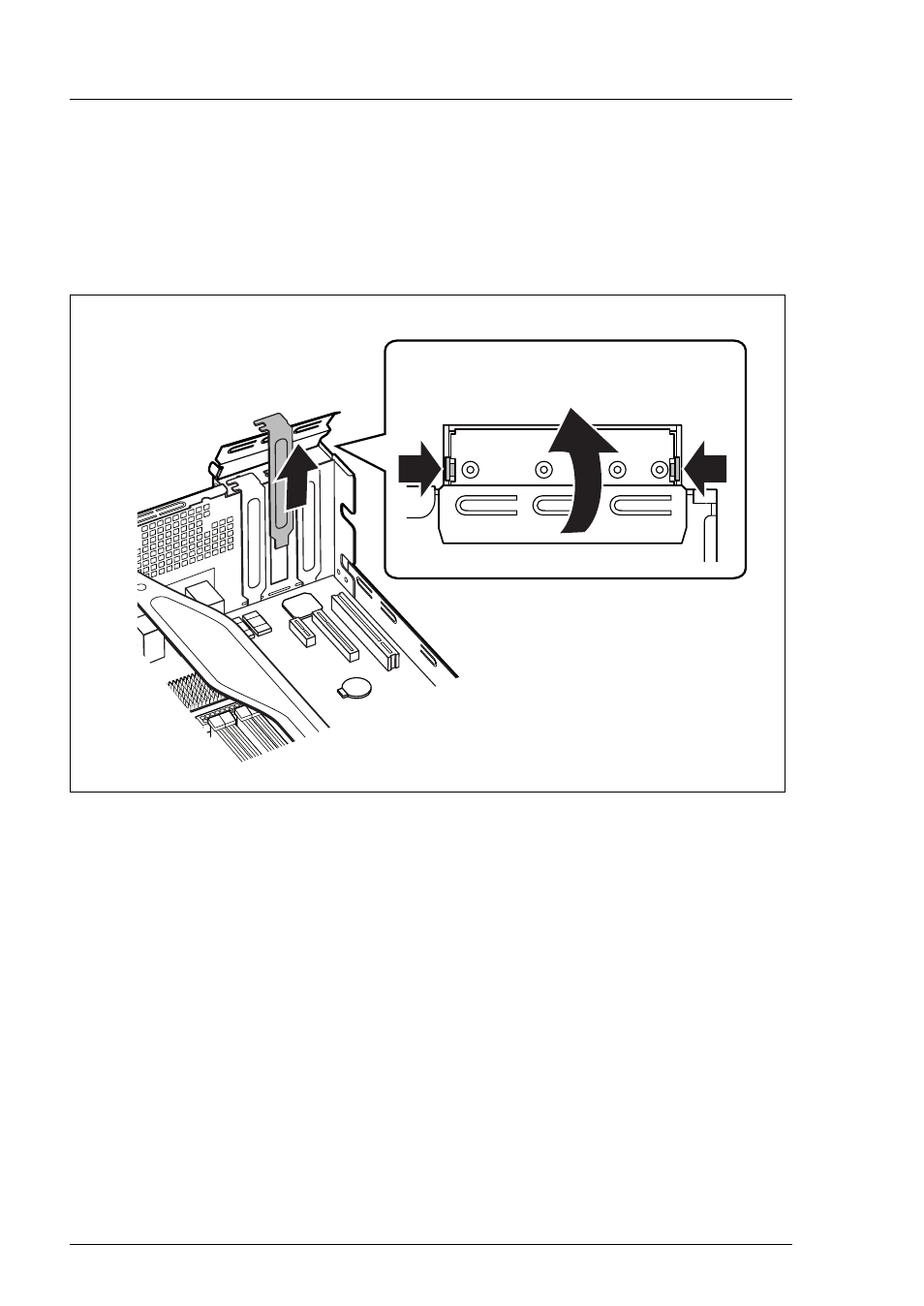

Bild 20: Verriegelung aufklappen und Steckplatzabdeckung entfernen
Ê
Drücken Sie die Verriegelung zusammen (1) und klappen Sie die Verriege-
lung auf (2).
Ê
Ziehen Sie die Steckplatzabdeckung heraus (3).
V
ACHTUNG!
Heben Sie die Steckplatzabdeckung auf. Wenn Sie die Erweiterungs-
karte wieder ausbauen und keine neue dafür einsetzen, müssen Sie
die Steckplatzabdeckung wegen der Kühlung, der einzuhaltenden
EMV-Vorschriften und des Brandschutzes wieder einsetzen.
3
1
1
2
