3
DEUTSC
H
HV-36P38SUE/32/28P37SUE / LCT1537-001A-U / Deutsch
Anschluss und Einrichtung Ihres
Fernsehgerätes
Vorsicht
• Schalten Sie alle beteiligten Geräte einschließlich des Fernsehers aus, bevor Sie etwas
anschließen.

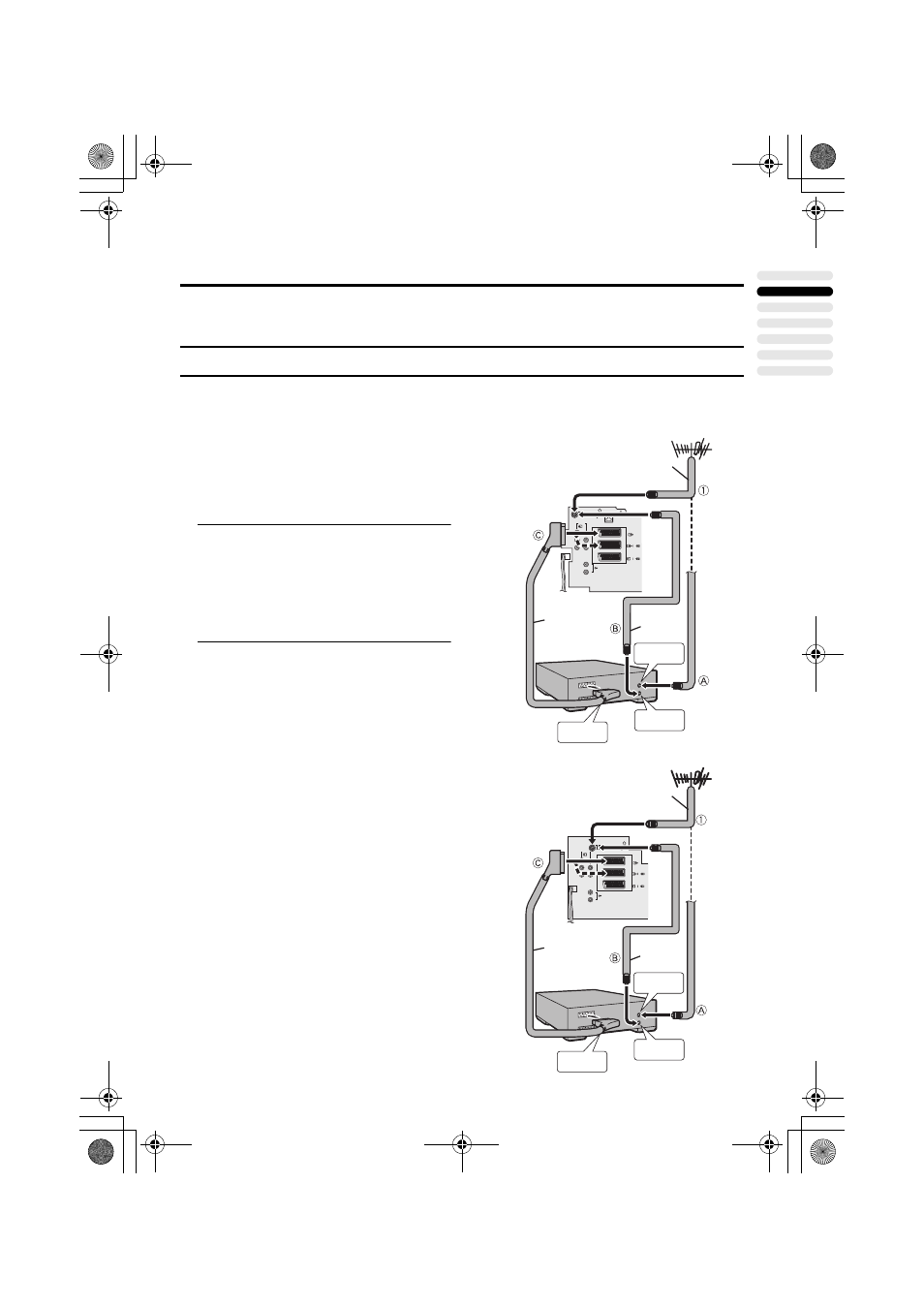

Anschließen von Antenne und Videorekorder
• Die Anschlusskabel werden nicht mitgeliefert.
• Für weitere Einzelheiten lesen Sie auch die Anleitungen der anzuschließenden Geräte.
„ Wenn Sie einen Videorekorder
anschließen möchten, folgen Sie
A
A A A → B B B B → C C C C .
„ Wenn Sie keinen Videorekorder
anschließen, folgen Sie 1 1 1 1 .
Um die T-V LINK-Funktionen zu bedienen,
muss ein T-V LINK-kompatibler
Videorekorder am EXT-2-Anschluss des
Fernsehers angeschlossen werden. Näheres
über die T-V LINK-Funktionen erfahren Sie
unter “T-V LINK FUNKTIONEN” auf
Seite 9.
• Ein Video vom Videorekorder kann ohne
Ausführen von C betrachtet werden.
Näheres erfahren Sie in der Anleitung zu
Ihrem Videorekorder.
• Für den Anschluss weiterer externer
Geräte lesen Sie bitte den Abschnitt
“Anschluss externer Geräte” auf Seite 40.
• Für den Anschluss zusätzlicher Audio-
Geräte lesen Sie bitte “Anschließen von
Lautsprechern/Verstärker” auf Seite 42.
• Wenn an einem T-V LINK-kompatiblen
Videorekorder ein Decoder angeschlossen
ist, stellen Sie die DECODER (EXT-2) -
Funktion auf EIN. Näheres dazu unter
“DECODER (EXT-2)” auf Seite 36.
Anderenfalls können Sie keine
verschlüsselten Kanäle betrachten.
EXT- 1
EXT- 4
EXT- 2
S
EXT- 3
S
AUDIO OUT L
Pr
Pb
R
L
Y
R
75-Ohm-
Koaxial-
kabel
21-poliges
SCART-
Kabel
Rückseite des
Fernsehgerätes
75-Ohm-
Koaxial-
kabel
AV IN/OUT-
Eingang
Zum Anten-
nenausgang
Zum Anten-
neneingang
Videorekorder
Antenne
EXT- 1
EXT- 4
EXT- 2
S
EXT- 3
S
AUDIO OUT
L
Pr
Pb
R
L
Y
R
75-Ohm-
Koaxial-
kabel
21-poliges
SCART-
Kabel
Rückseite des
Fernsehgerätes
75-Ohm-
Koaxial-
kabel
AV IN/OUT-
Eingang
Zum Anten-
nenausgang
Zum Anten-
neneingang
Antenne HV-36P38SUE
HV-32P37SUE/HV-28P37SUE
Videorekorder
