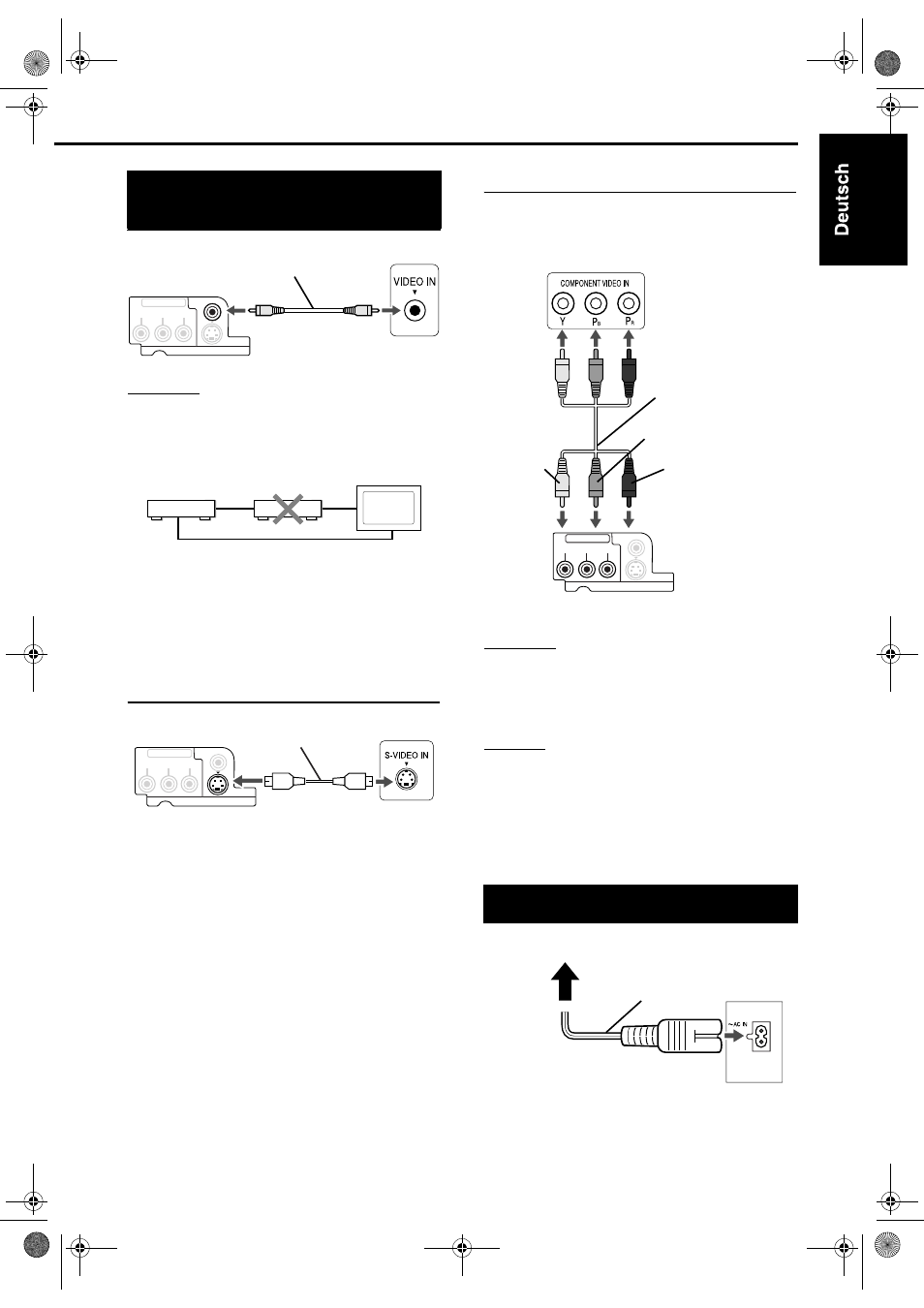

Herstellen der Anschlüsse
Anschluss
ACHTUNG
Schließen Sie das Hauptgerät direkt an ein
Fernsehgerät (oder einen Monitor) ohne
Durchschleifung durch einen Videorecorder an.
Andernfalls kann Bildverzerrung bei der
Wiedergabe verursacht werden.
Auch beim Anschließen des Hauptgeräts an ein
Fernsehgerät mit eingebautem Videorecorder
kann bei der Wiedergabe Bildverzerrung auftreten.
Sie können Bilder mit besserer Qualität bei
Verwendung des folgenden Kabels anstelle des
mitgelieferten Videokabels genießen.
Anschluss mit dem S-Videokabel
Anschluss mit dem Component-Videokabel
Sie können Bilder mit besserer Qualität als bei
Verwendung des S-Videokabels genießen.
ACHTUNG
Verwenden Sie entweder das S-Videokabel oder
das Component-Videokabel. Wenn beide Kabel
verwendet werden, kann es sein, dass Bilder nicht
richtig wiedergegeben werden.
HINWEIS
• Um Bilder mit Progressiv-Modus (Seite 26) zu
genießen, muss das Fernsehgerät einen
Progressiv-Videoeingang haben.
• Wenn die Component-Videoeingangsbuchsen
Ihres Fernsehgeräts vom BNC-Typ sind,
verwenden Sie Steckeradapter (nicht mitgeliefert)
zum Verbinden der Stecker.
• Schließen Sie das Netzkabel an, nachdem alle
anderen Anschlüsse vorgenommen wurden.
• Das Standby-Lämpchen (an der Vorderseite)
leuchtet.
Anschluss an ein
Fernsehgerät
VIDEO
S-VIDEO
COMPONENT
Y
P
B
P
R
VIDEO OUT
Fernsehgerät
Mitgeliefertes Component-Videokabel
Hauptgerät
Hauptgerät
Direkter Anschluss
TV (oder
Monitor)
VIDEO
S-VIDEO
COMPONENT
Y
P
B
P
R
VIDEO OUT
Fernsehgerät
Hauptgerät
S-Videokabel
(nicht mitgeliefert)
Anschließen des Netzkabels
VIDEO
S-VIDEO
COMPONENT
Y
P
B
P
R
VIDEO OUT
Komponentensignal-
Videokabel (nicht
mitgeliefert)
Hauptgerät
Blau
Rot
Grün
Fernsehgerät
Netzsteckdose
Mitgeliefertes Netzkabel
Hauptgerät
Erste Schritte
