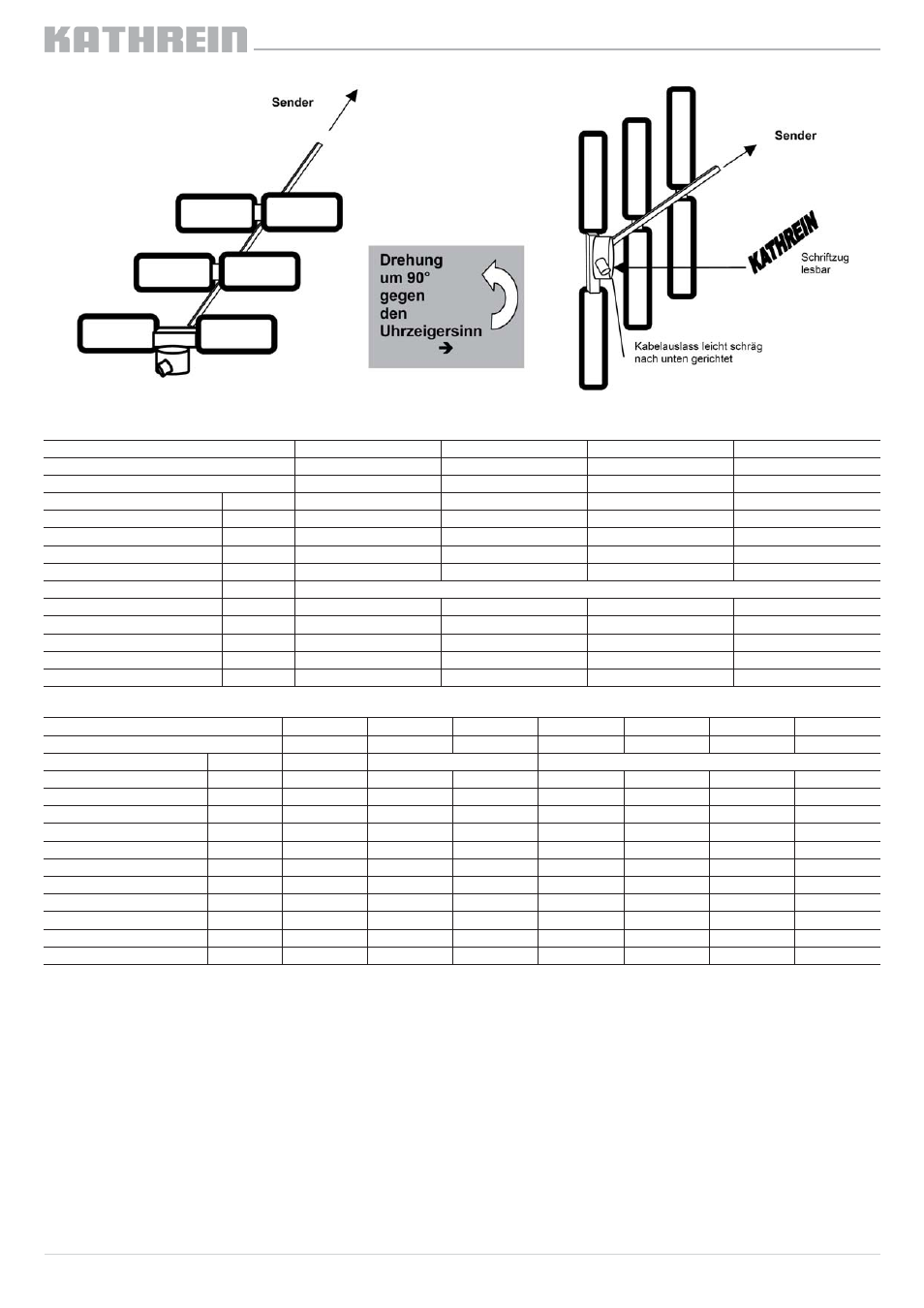

Abb. 6: Horizontale Ausrichtung Abb. 7: Vertikale Ausrichtung
Technische Daten der Antennen
Typ AOP 52 AOS 32 AOS 65 AOT 65
Bestell-Nr. 212347 212349 212352 212353
Kanäle 21...52 21...32 21...65 21...65
Gewinn dB 11...15 15,5...17 11...17 12...18
Empfangsbereich MHz 470...726 470...566 470...830 470...830
Halbwertsbreite horiz.° 43...26 26...21 43...21 37...18
vert.° 52...32 30...23 47...23 39...19
Rückdämpfung dB 24...30 27...31 25...32 23...32
Spannbereich Mastschelle mm Ø 22...60
Länge mm 1380 2830 2240 2820
Windlast bei 800 N/m 2 N 108 203 179 192
Grenzwindlast bei 1100 N/m 2 N 148 287 246 263
Verpackungseinheit/Gewicht St./kg 1/2,3 1/3,8 1/3,5 1/3,7
Maße der Einzelverpackung mm 890 x 520 x 100 1080 x 520 x 130 960 x 520 x 130 1080 x 520 x 130
Mastübersicht
Typ ZSD 48 ZSF 47 ZSF 48 ZSH 47 ZSH 48 ZSH 59 ZSH 62 2 )
Bestell-Nr. 218380 218385 218381 218386 218394 218382 218383
Länge L/m 2 x 2 = 4 2 x 2,5 = 5 2 x 3 = 6
Durchmesser D
1
/D
2
/mm 40/48 40/48 40/48 40/48 40/48 48/60 48/60
Kabeleinführungen 3 - 3 - 3 5 5
Güteklasse (Stahl) St 52 St 37 St 52 St 37 St 52 St 52 St 52
Wandstärke im Einspannbereich mm 2,5 2 2,5 2 2,5 2,5 4,5
Zul. Biegemoment 1 ) Nutzlänge 5,0 m - - - 320 850 1150 1950 (1150)
bei 800 N/m 2 4,0 m - 500 1040 430 960 1280 2120 (1280)
3,0 m
1170 540 1080 - - - -
Zul. Biegemoment 1 ) Nutzlänge 5,0 m - - - 160 700 900 1700 (900)
bei 1100 N/m 2 4,0 m - 390 920 300 840 1080 1960 (1080)
3,0 m 1110 480 1000 - - - -
Verpackungseinheit/Gewicht kg 1/11,4 1/11,3 1/14,2 1/13,1 1/17,8 1/20,5 1/37,5
1 ) Das max. zul. Moment an der Einspannstelle gilt bei entsprechender Nutzlänge. Die Windlastaufnahme des Rohres ist bereits berücksichtigt. Die fettgedruckten Werte gelten
für normale Windbelastung (q = 800 N/m 2 ). Bei höherer Windbelastung (q = 1100 N/m 2 ) sind die reduzierten Werte anzuwenden.
Nach EN 50083-1 muss die Masteinspannlänge mindestens 1/6 der Mastlänge betragen.
2 ) Den technischen Daten liegen die Berechnungsgrundlagen nach DIN 4131 zugrunde.
Überschreitet die Summe der Antennen-Windlastmomente die in Klammern angegebenen Werte ( ≙ 1650 Nm am Einspannpunkt), ist gemäß DIN EN 50083, Teil 1, ein
statischer Nachweis zu führen.
