Placez votre routeur Prestige à un endroit appro-
prié et plat près de votre ordinateur. Veillez à ce
qu’aucun objet ne soit placé sur ou autour du rou-
teur. Etant donné que l’appareil peut se réchauffer
fortement lors de l’utilisation, la circulation de l’air
doit être garantie.
Branchez le bloc-secteur à la prise et au raccorde-
ment correspondant du routeur
2 . Connectez
ensuite le routeur à l’ordinateur par le câble RJ-45
livré
5 . Procédez au raccordement du câble
ADSL selon la section filtre analogique/splitter
ISDN à la page 19 et 20.

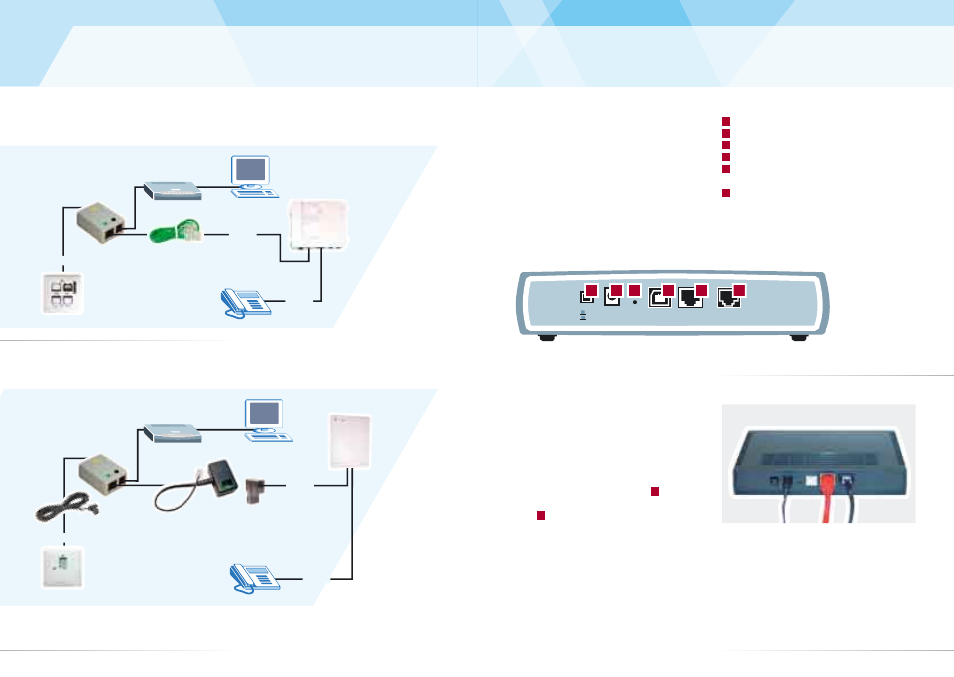

1 Bouton marche/arrêt
2 Raccordement bloc-secteur
3 Bouton Reset
4 Bout
5 Raccordement RJ-45 réseau (LAN),
négociation cross-over
6 Raccordement RJ-11 câble ADSL (WAN)
Raccordement du routeur
LAN 10/100M POWER
12V DC ON
OFF RESET DSL USB
1 2 3 4 5
Vue arrière du
Prestige 623ME(-I)
ISDN-NT1+2ab SwissNet*
L’installation nécessite le kit complémentaire Reichle.
Attention: si le NT n’est pas pourvu d’une prise pour le raccordement, l’installation doit être effectuée
par un technicien.
Raccordement du splitter ADSL
pour ISDN
ISDN-NT1+2ab*
ISDN-NT1+2ab V3*
* voir boîtier NT
* voir boîtier NT
prise RJ-45
bus S
bus U ligne d‘arrivée Swisscom
bus U
bus U ligne d‘arrivée Swisscom
NT
prise Reichle
NT
bus S
bus U
