Abmessungen temperaturregler trm/20, Technische daten – M&C TechGroup TRH_20 Data sheet Benutzerhandbuch
Seite 2
M&C TechGroup Germany GmbH • Rehhecke 79 • 40885 Ratingen • Germany
[email protected] • www.mc-techgroup.com • Fon +49 2102 935-0 • Fax +49 2102 935-111
4.1
Technische Angaben und Abbildungen sind unverbind-
lich, Änderungen vorbehalten. 08.95/06.06
Netz-Ein
* Mehrpolsteckdose
30
75
115
130
155**
Ausbaumaß 150
ø 5
Temperaturregler
Heizung EIN
100 120
80
140
60
40
160
20
180
200
0
TR-M

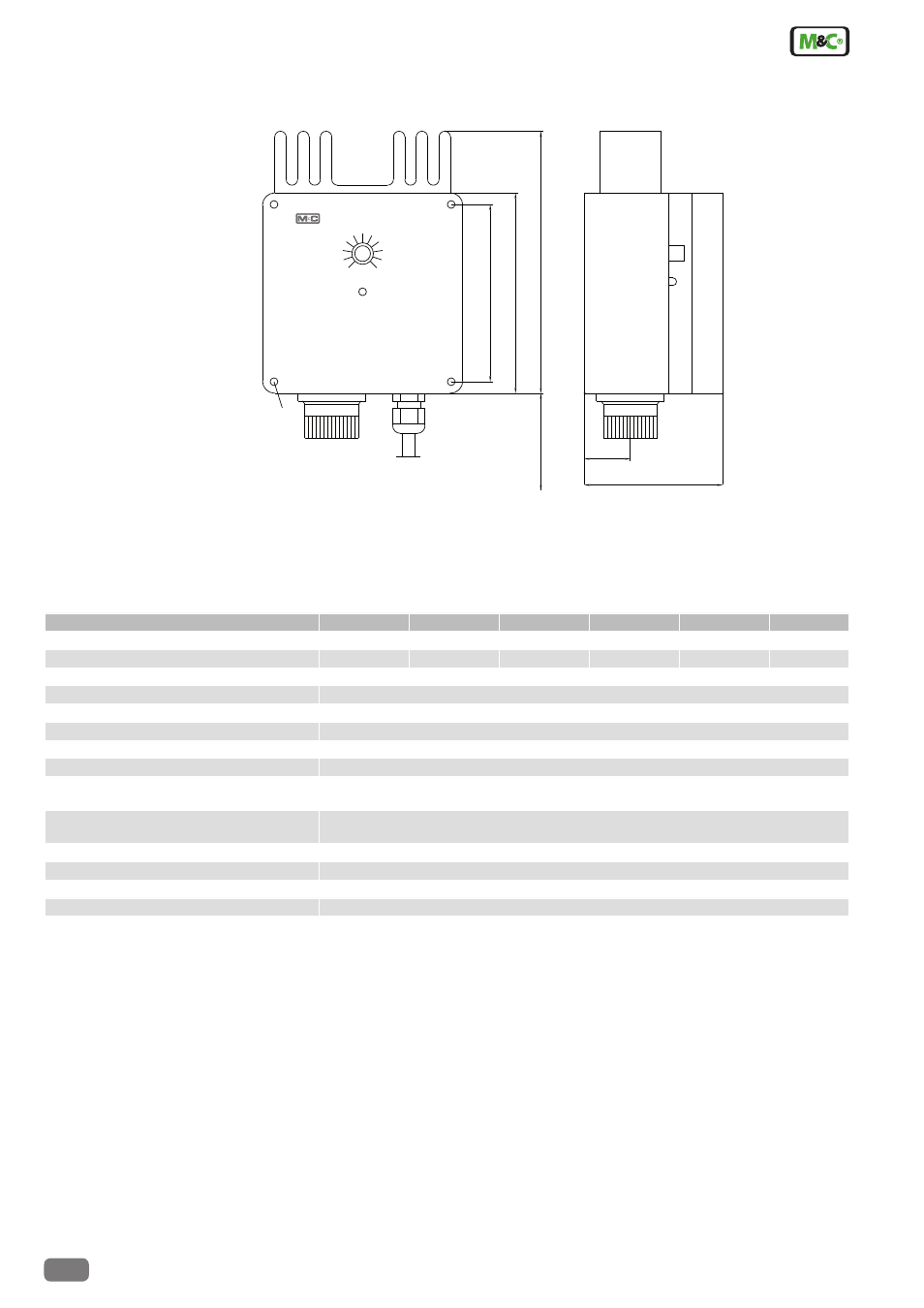

Abmessungen
Temperaturregler TRM/20
Temperaturregler Typ
TRN
TRN/20
TRM
TRM/20
TRH
TRH/20
Artikel-Nr. der Standardversion 10A
03B7000
03B7010
03B7020
Artikel-Nr. der Version 20A
03B7030
03B7040
03B7050
Temperaturregelbereich
0-100 °C
0-200 °C
0-250 °C
Schaltleistung
10A bei Standardversion mit Relaiskontakt, 20A bei Version .../20 mit Solid State Relais
Regelverhalten
Zweipunktregler
Temperaturfühlereingang
PT100 DIN; 2-Leiter mit Fühlerbruchsicherung
Umgebungstemperatur
-30 °C bis +50 °C
Lagertemperatur
-30 °C bis +80 °C
Elektrischer Anschluss der Standardversion
mit Relaiskontakt 10A
2,5 m Anschlusskabel 1,5mm
2
mit Netzstecker und 7poliger Steckdose für den Anschluss
der beheizten Leitung: geschaltete Netzspannung EIN/AUS und PT100-Sensor
Elektrischer Anschluss der Version .../20
mit Solid State Relais 20A
2,5 m Anschlusskabel 2,5mm
2
und 5poliger Steckdose für den Anschluss der beheizten
Leitung: geschaltete Netzspannung EIN/AUS und PT100-Sensor
Hilfsenergie
230V +/-10%, 50/60Hz
Gehäuseversion / Schutzart
Wandaufbaugehäuse IP 66 EN60529
Gehäuse-Werkstoff
Polycarbonat
Maße
siehe Maßzeichnung
Gewicht
1,2 kg
Technische Daten
Abmessungen in mm
* TRM
10A 7polig
TRM/20
20A 5polig
