5 An die Spannungsversorgung anschließen
VEGAPULS SR 68 • 4 … 20 mA/HART - Vierleiter
38295-DE-130516

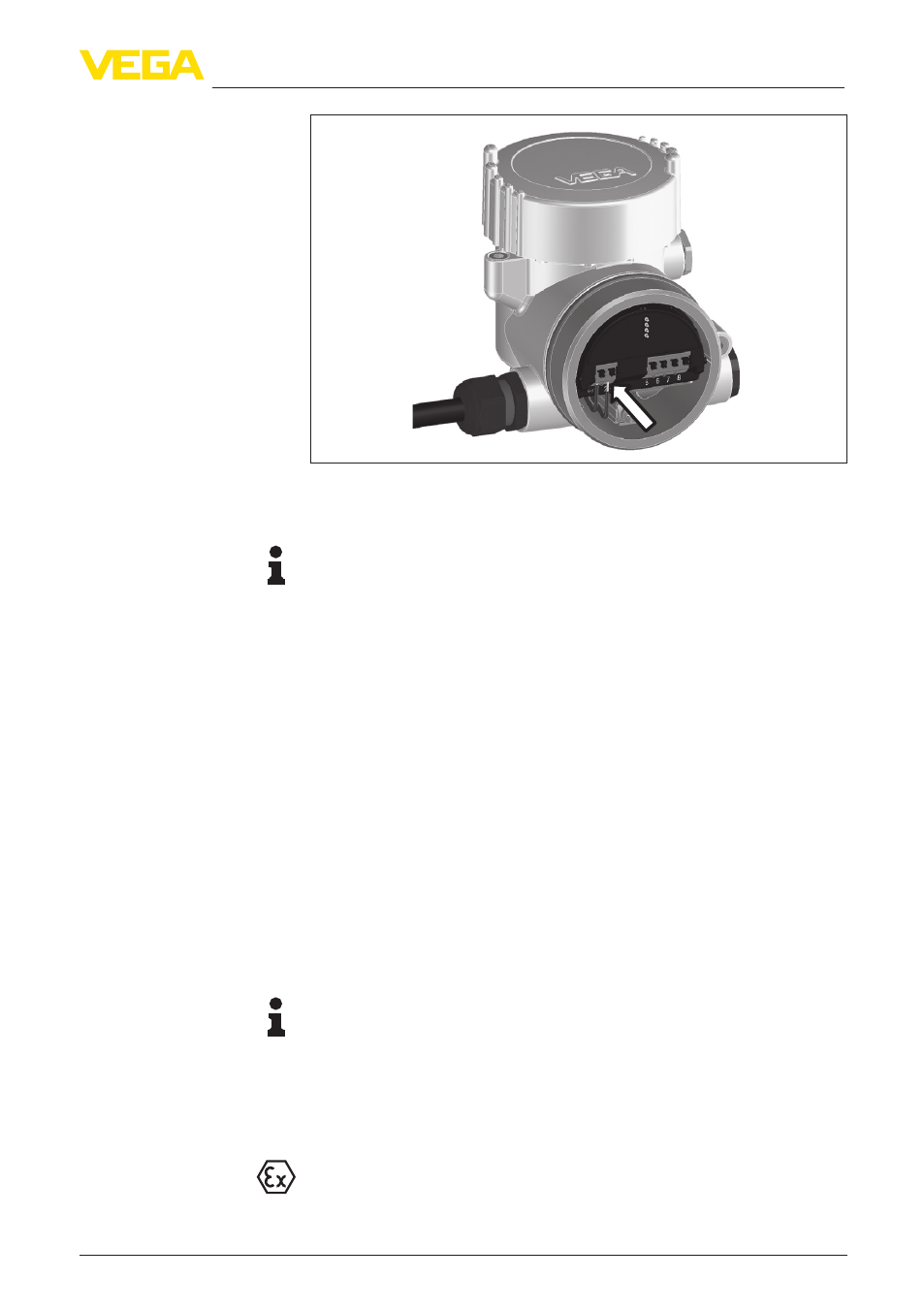

Abb. 27: Anschlussschritte 5 und 6
5. Aderenden nach Anschlussplan in die Klemmen stecken
Information:
Feste Adern sowie flexible Adern mit Aderendhülsen werden direkt in
die Klemmenöffnungen gesteckt. Bei flexiblen Adern ohne Endhülse
mit einem kleinen Schraubendreher oben auf die Klemme drücken,
die Klemmenöffnung wird freigegeben. Durch Lösen des Schrauben-
drehers werden die Klemmen wieder geschlossen.
6. Korrekten Sitz der Leitungen in den Klemmen durch leichtes
Ziehen prüfen
7. Schirm an die innere Erdungsklemme anschließen, die bei
Versorgung über Kleinspannung äußere Erdungsklemme mit dem
Potenzialausgleich verbinden
8. Anschlusskabel für die Spannungsversorgung in gleicher Weise
nach Anschlussplan auflegen, bei Versorgung mit Netzspanung
zusätzlich den Schutzleiter an die innere Erdungsklemme an-
schließen.
9. Überwurfmutter der Kabelverschraubungen fest anziehen. Der
Dichtring muss die Kabel komplett umschließen
10. Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.
Information:
Die Klemmenblöcke sind steckbar und können vom Gehäuseeinsatz
abgezogen werden. Hierzu Klemmenblock mit einem kleinen Schrau-
bendreher anheben und herausziehen. Beim Wiederaufstecken muss
er hörbar einrasten.
5.3 Anschlussplan Zweikammergehäuse
Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als
auch für die Ex-d-Ausführung.
