10 Anhang
VEGABAR 54 • Profibus PA - klimakompensiert
36790-DE-130311

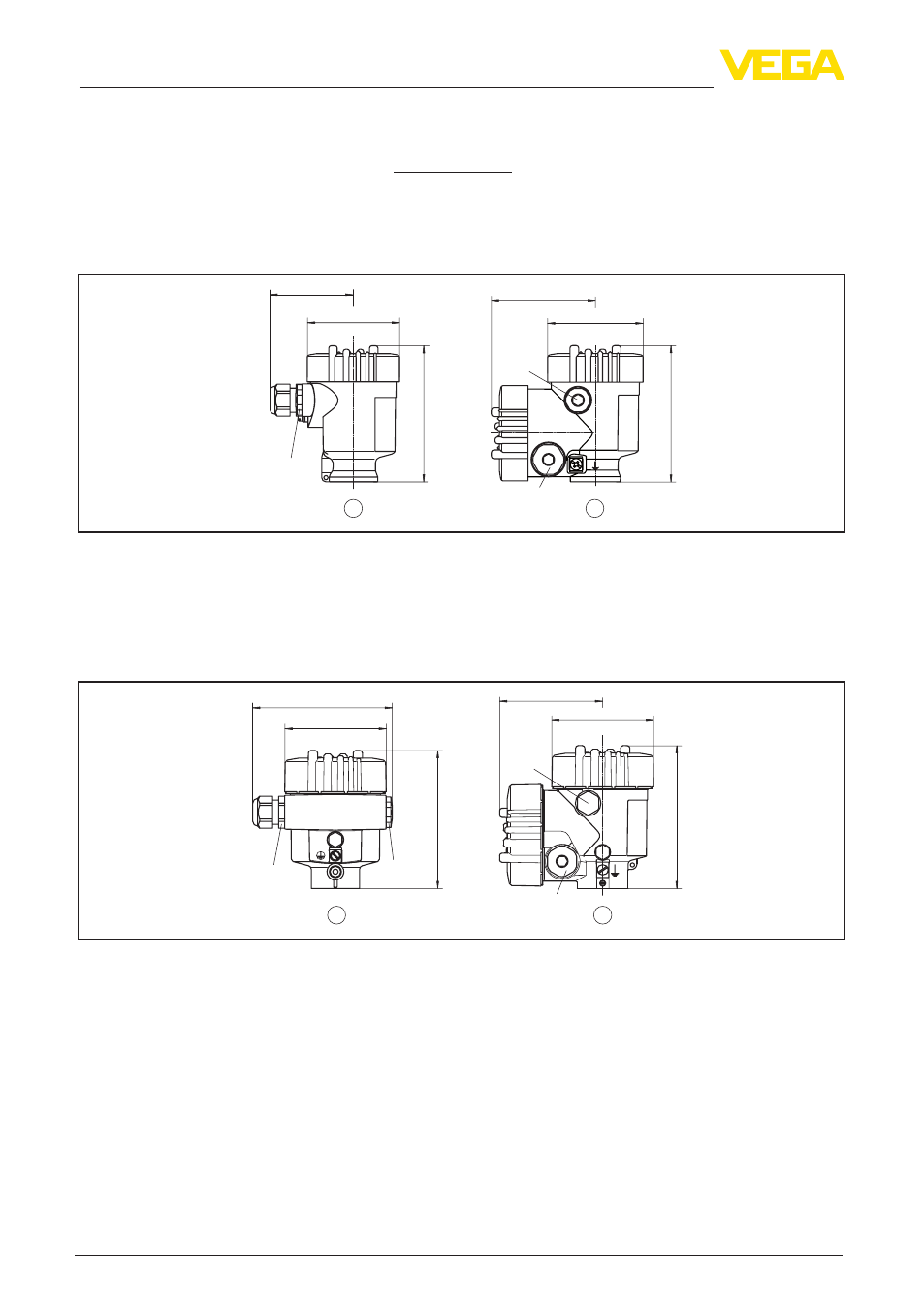

10.3 Maße
Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar.
Detaillierte Maßzeichnungen können auf www.vega.com unter "Downloads" und "Zeichnungen"
heruntergeladen werden.
Die Zweikammergehäuse sind bei Geräten mit Signalausgang 4 … 20 mA nicht verfügbar
Kunststoffgehäuse
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.31")
Abb. 32: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul
vergrößert sich die Gehäusehöhe um 9 mm/0.35 in
1 Einkammerausführung
2 Zweikammerausführung
Aluminiumgehäuse
2
1
ø 86 mm (3.39")
~ 116 mm (4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT
Abb. 33: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul
vergrößert sich die Gehäusehöhe um 9 mm/0.35 in
1 Einkammerausführung
2 Zweikammerausführung
