11 Anhang
VEGAPULS 66 Standrohrausführung • Modbus- und Levelmaster-Protokoll
41367-DE-121009
11.6 ScadaPack
Anschlussplan
+
+
power supply
MODBUS
D0
D1
IS GND
USB
1
3
2
13
45
5
2
1
3
4
9
6
7
8
2o
ff
on
( )
(
)
(-)
(-)
+8
+30 Vdc
to
GND
COM Part 3 (C3)
RS485
TXD-
TXD+
GND

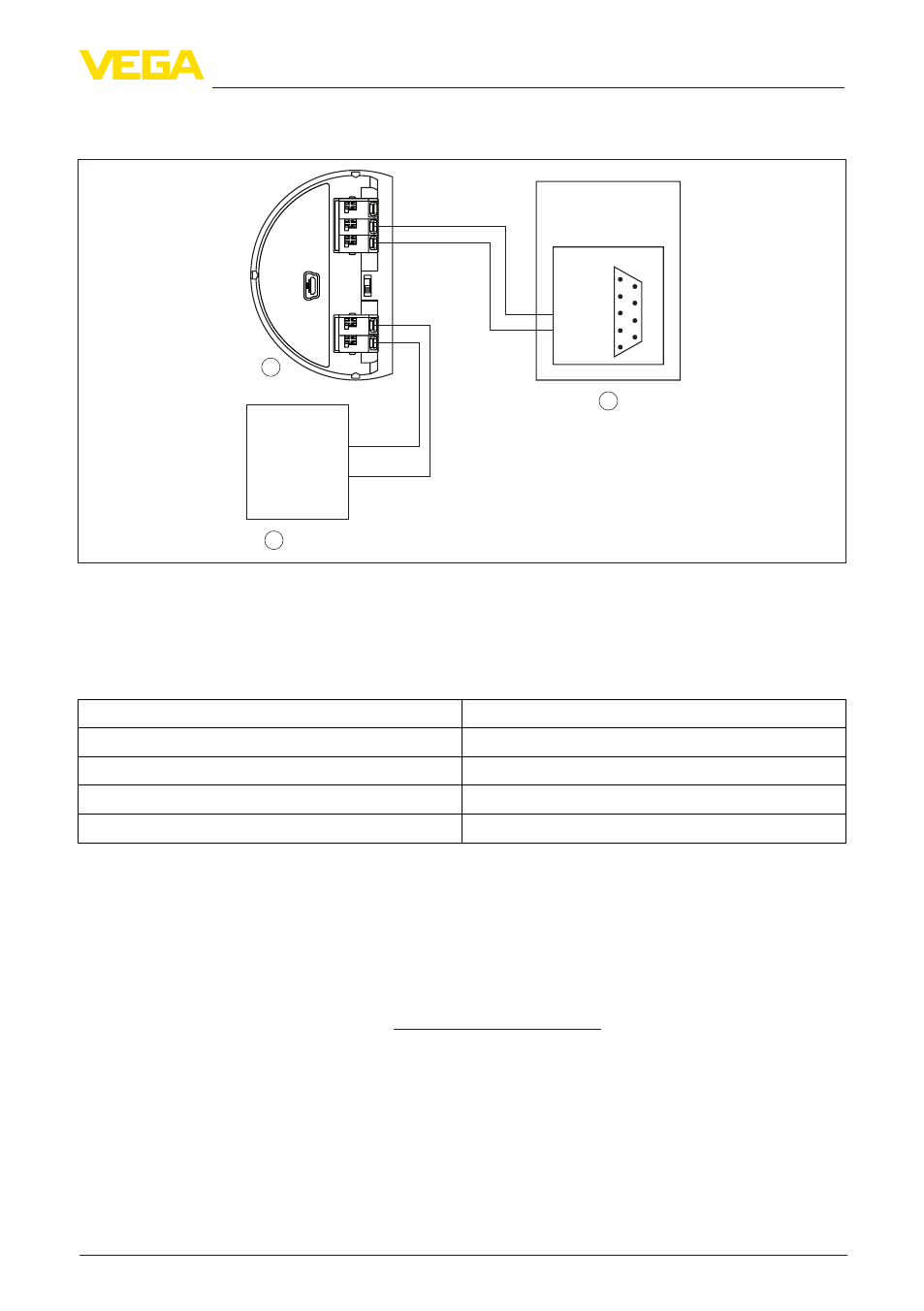

Abb. 30: Anschluss des VEGAPULS 66 an RTU ScadaPack
1 VEGAPULS 66
2 RTU ScadaPack
3 Spannungsversorgung
Parameter
Parameter
Value
Baud Rate
9600
Floating Point Format Code
0
RTU Data Type
Floating Point
Input Register Base Number
30001
Die Basisnummer der Input Register wird immer zur Input-Register-Adresse des VEGAPULS 66
addiert.
Für die RTU ScadaPack muss deshalb als Registeradresse für 1302 die Adresse 31303 eingege-
ben werden.
11.7 Maße
Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar.
Detaillierte Maßzeichnungen können auf www.vega.com/downloads und "Zeichnungen" herunter-
geladen werden.
