6 In Betrieb nehmen mit dem Anzeige- und Bedienmodul
VEGAFLEX 83 • Modbus- und Levelmaster-Protokoll
41843-DE-130311

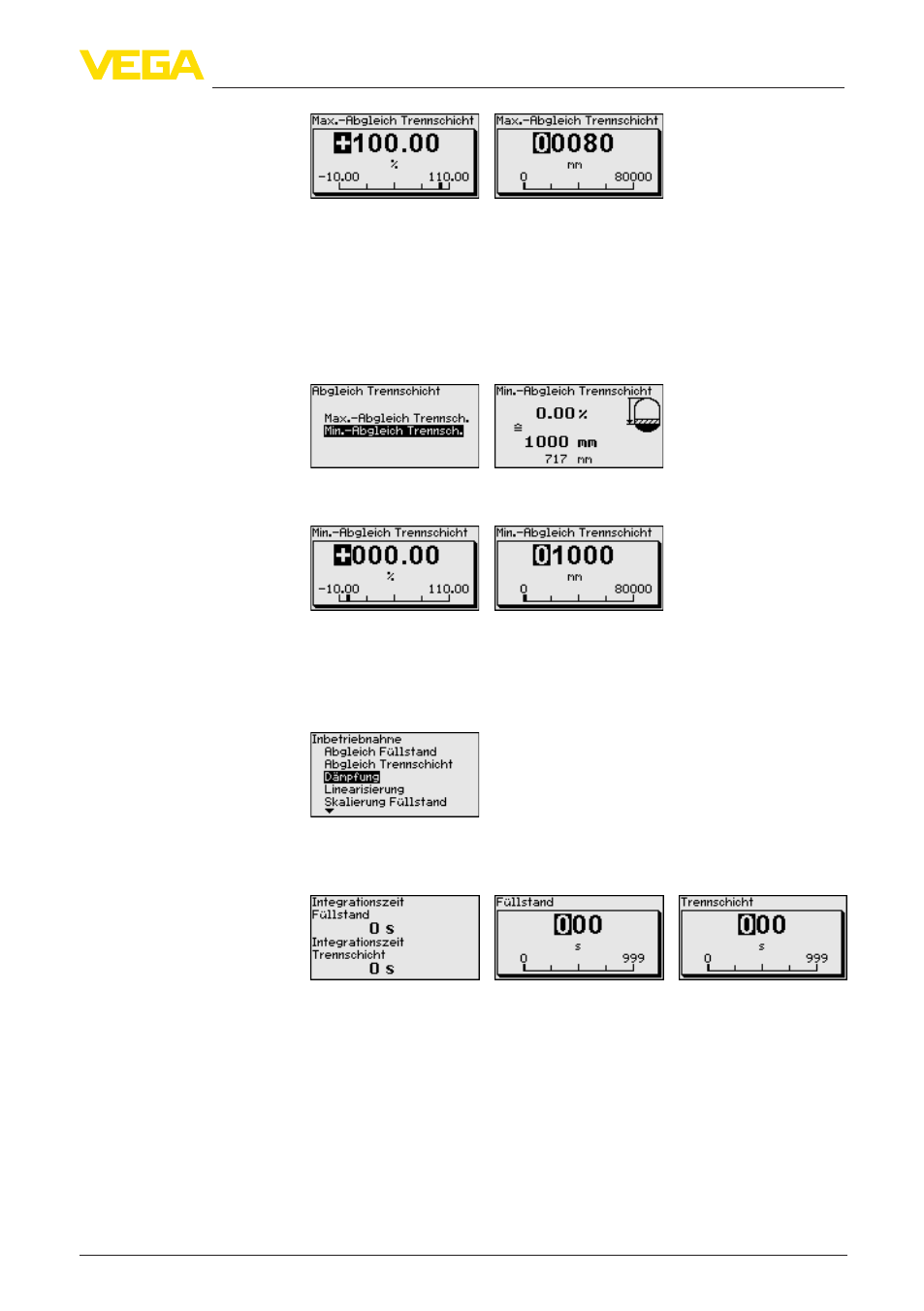

Geben Sie zum Prozentwert den passenden Distanzwert in Meter für
den vollen Behälter ein.
Dieser Menüpunkt ist nur verfügbar, wenn Sie unter dem Menüpunkt
"Anwendung" Trennschichtmessung ausgewählt haben. Wenn Sie
beim vorhergehenden Menüpunkt (Abgleich der Füllstandmessung
übernehmen) "Ja" ausgewählt haben, wird die aktuelle Einstellung
angezeigt.
Wenn Sie bei der Auswahl "Nein" ausgewählt haben, können Sie den
Abgleich für die Trennschichtmessung gesondert eingeben.
Geben Sie passend zum Prozentwert den entsprechenden Distanz-
wert in Meter für den leeren Behälter ein.
Zur Dämpfung von prozessbedingten Messwertschwankungen stel-
len Sie in diesem Menüpunkt eine Integrationszeit von 0 … 999 s ein.
Wenn Sie unter dem Menüpunkt "Anwendung" Trennschichtmessung
ausgewählt haben, können Sie die Dämpfung für den Füllstand und
die Trennschicht gesondert einstellen.
Die Werkseinstellung ist eine Dämpfung von 0 s.
Eine Linearisierung ist bei allen Behältern erforderlich, bei denen das
Behältervolumen nicht linear mit der Füllstandhöhe ansteigt - z. B.
bei einem liegenden Rundtank oder Kugeltank, wenn die Anzeige
oder Ausgabe des Volumens gewünscht ist. Für diese Behälter sind
entsprechende Linearisierungskurven hinterlegt. Sie geben das
Verhältnis zwischen prozentualer Füllstandhöhe und dem Behältervo-
lumen an.
Die Linearisierung gilt für die Messwertanzeige und den Stromaus-
gang. Durch Aktivierung der passenden Kurve wird das prozentu-
Inbetriebnahme - Min.-
Abgleich Trennschicht
Inbetriebnahme - Dämp-
fung
Inbetriebnahme - Lineari-
sierung
