4 An die Spannungsversorgung und das Bussystem anschließen
VEGABAR 86 • Modbus- und Levelmaster-Protokoll
46324-DE-131121
4 An die Spannungsversorgung und das
Bussystem anschließen
4.1 Anschluss
Der Anschluss der Spannungsversorgung und des Signalausganges
erfolgt über Federkraftklemmen im Gehäuse.
Die Verbindung zum Anzeige- und Bedienmodul bzw. zum Schnittstel-
lenadapter erfolgt über Kontaktstifte im Gehäuse.
Information:
Der Klemmenblock ist steckbar und kann von der Elektronik abge-
zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben-
dreher anheben und herausziehen. Beim Wiederaufstecken muss er
hörbar einrasten.
Gehen Sie wie folgt vor:
1. Gehäusedeckel abschrauben
2. Überwurfmuttern der Kabelverschraubungen lösen
3. Anschlusskabel des Signalausganges ca. 10 cm (4 in) abman-
teln, Aderenden ca. 1 cm (0.4 in) abisolieren
4. Kabel durch die Kabelverschraubung in den Sensor schieben

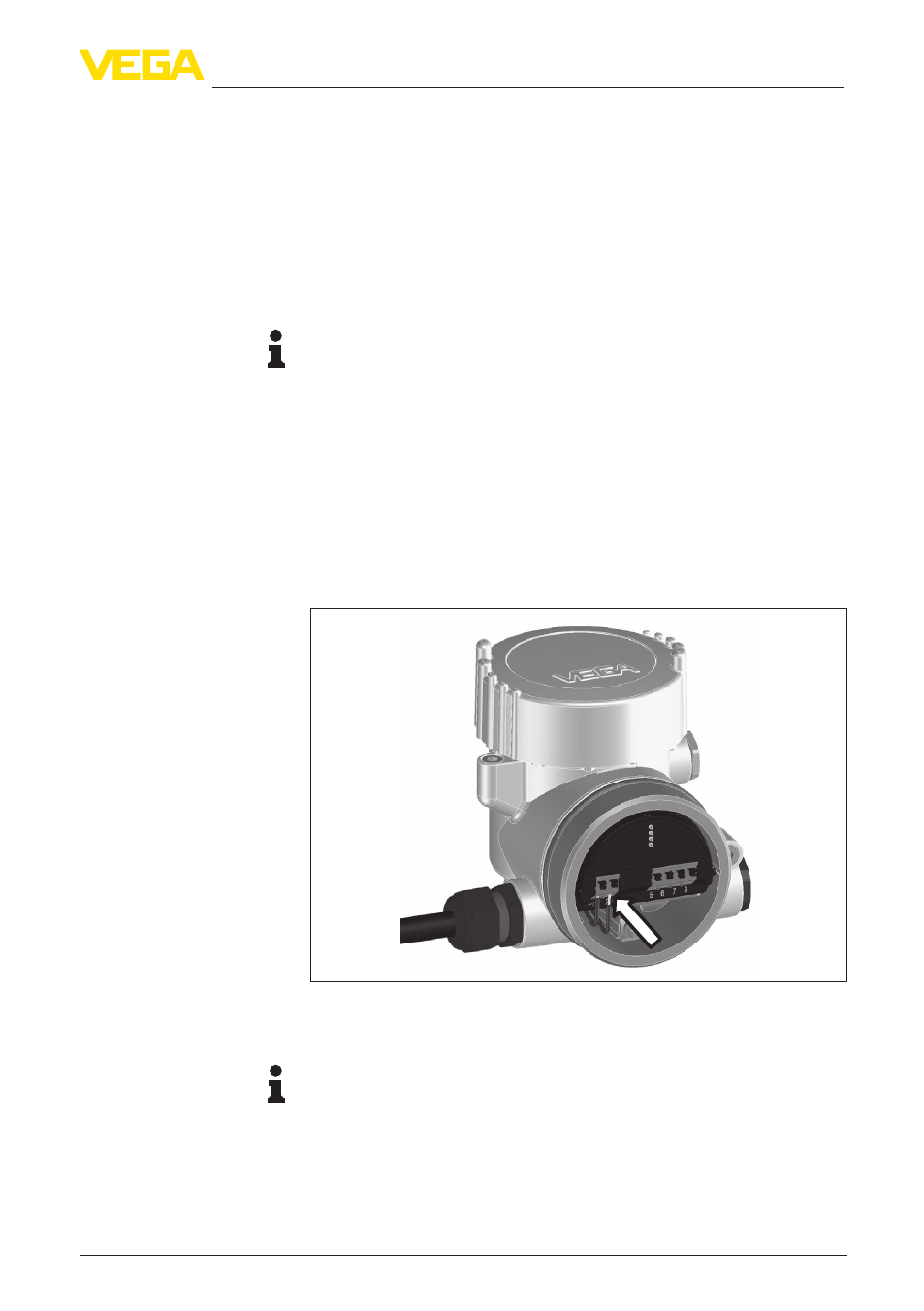

Abb. 3: Anschlussschritte 5 und 6
5. Aderenden nach Anschlussplan in die Klemmen stecken
Information:
Feste Adern sowie flexible Adern mit Aderendhülsen werden direkt in
die Klemmenöffnungen gesteckt. Bei flexiblen Adern ohne Endhülse
mit einem kleinen Schraubendreher oben auf die Klemme drücken,
die Klemmenöffnung wird freigegeben. Durch Lösen des Schrauben-
drehers werden die Klemmen wieder geschlossen.
6. Korrekten Sitz der Leitungen in den Klemmen durch leichtes
Ziehen prüfen
Anschlusstechnik
Anschlussschritte
