5.
Lösen Sie die Schraube r und schieben Sie wie in Abbildung 3 gezeigt den linken Beckenhalter nach oben.
Ziehen Sie danach die Schraube r wieder fest.
• Achten Sie beim Festziehen der Schraube darauf, dass sich die schwarze Hülse in der Montageöffnung
der Klemme befindet.
6.
Lösen Sie die Schrauben t und drehen Sie wie in Abbildung 3 gezeigt den rechten Beckenhalter nach oben.
Ziehen Sie danach die Schrauben t wieder fest.
7.
Lösen Sie die Schrauben e und öffnen Sie das Rohr q, um es wie in Abbildung 3 gezeigt zu positionieren. Drehen Sie
dann die Snare-Klemmstange in die in Abbildung 3 gezeigte Position. Ziehen Sie die Schrauben e wieder fest.
8.
Lösen Sie die Schrauben an den Tom-Haltern und drehen Sie die drei Tom-Halter in die in Abbildung 3 gezeigten
Positionen. Ziehen Sie dann die Schrauben wieder fest.
9.
Lösen Sie die Schrauben y, die die Drum-Trigger-Modul-Klemme an ihrem Platz halten, drehen Sie die flache Seite
der Klemme nach oben und ziehen Sie dann die Schrauben y wieder fest.
VORSICHT
• Seien Sie im Umgang mit den Tom-Haltern besonders vorsichtig, um sich nicht an den scharfen Kanten
zu verletzen.
Informationen über die nächsten Schritte, beispielsweise die
Montage des
elektronischen Drum-Sets
von Yamaha, finden Sie in der „Montageanleitung“ des Pad-Sets.
Technische Daten
Äußere Abmessungen: 1.196 (B) x 528,3 (T) x 812,3 (H) mm (Standardmontage) Gewicht: 11 kg
* Die technischen Daten und Beschreibungen in dieser Bedienungsanleitung dienen nur der Information. Yamaha Corp. behält sich
das Recht vor, Produkte oder deren technische Daten jederzeit ohne vorherige Ankündigung zu verändern oder zu modifizieren.
Da die technischen Daten, das Gerät selbst oder Sonderzubehör nicht in jedem Land gleich sind, setzen Sie sich im Zweifel bitte
mit Ihrem Yamaha-Händler in Verbindung.
HINWEIS

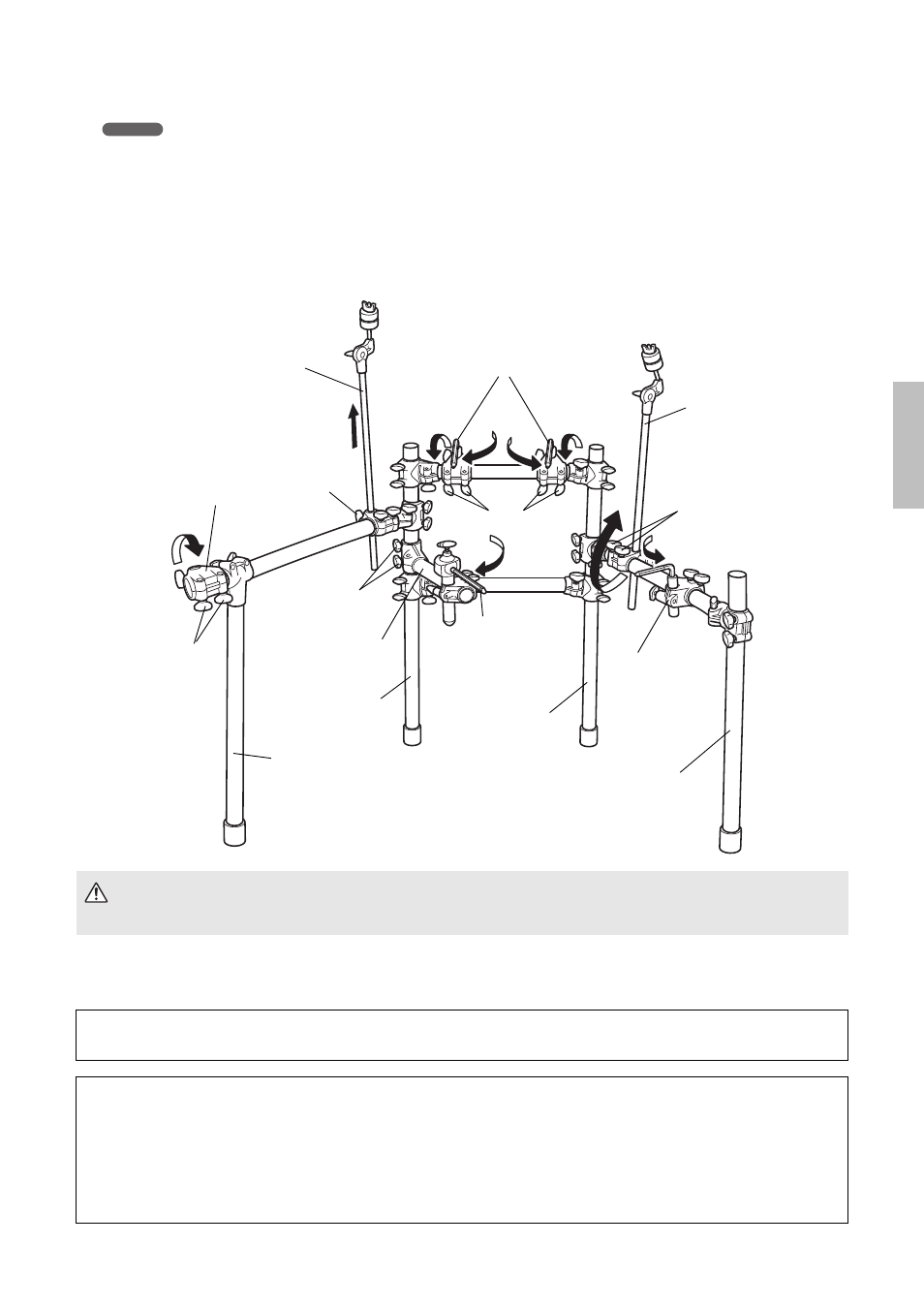

[Abbildung 3: Beispiel für die Standardmontage]
Schrauben e
Tom-Halter
Tom-Halter
Linkes Bein
Rechtes Bein
Drum-Trigger-
Modul-Klemme
Rechter Pfeiler
Linker Pfeiler
Beckenhalter
Beckenhalter
Snare-
Klemmstange
Schrauben r
Schrauben t
Schrauben
Rohr
q
Schrauben
y
5
6
7
8
8
8
8
8
9
