Datenblatt
USE2.OB
Schnittstelleneinschub für Ortsbatterie- Telefone
Die USE2.OB- Interface-Baugruppe setzt die im System verwendeten Ziffern-
codes in die zugeordneten OB-Rufzeichen um und umgekehrt.
Bei dieser Ausführung kann eine Sprachüberwachung eingestellt werden. Wenn
die Option Sprachüberwachung eingestellt ist, wird nach einer Gesprächsruhe
von 60 Sekunden die Gesprächsverbindung ausgelöst.
Einsatzgebiet des USE2.OB- Einschubes sind Bahnhöfe, Haltepunkte oder
Strecken, die nicht mehr durch Fahrdienstleiter (Fdl) besetzt sind und an denen
keine Befehlsmeldeanlage (BFMA) benötigt wird. Das Digitale Vermittlungssys-
tem DVS-21 mit USE2.OB- Interface leitet Verbindungen zu besetzten elektro-
nischen Stellwerken (ESTW’s) oder zur Befehlszentrale (BZ) weiter.

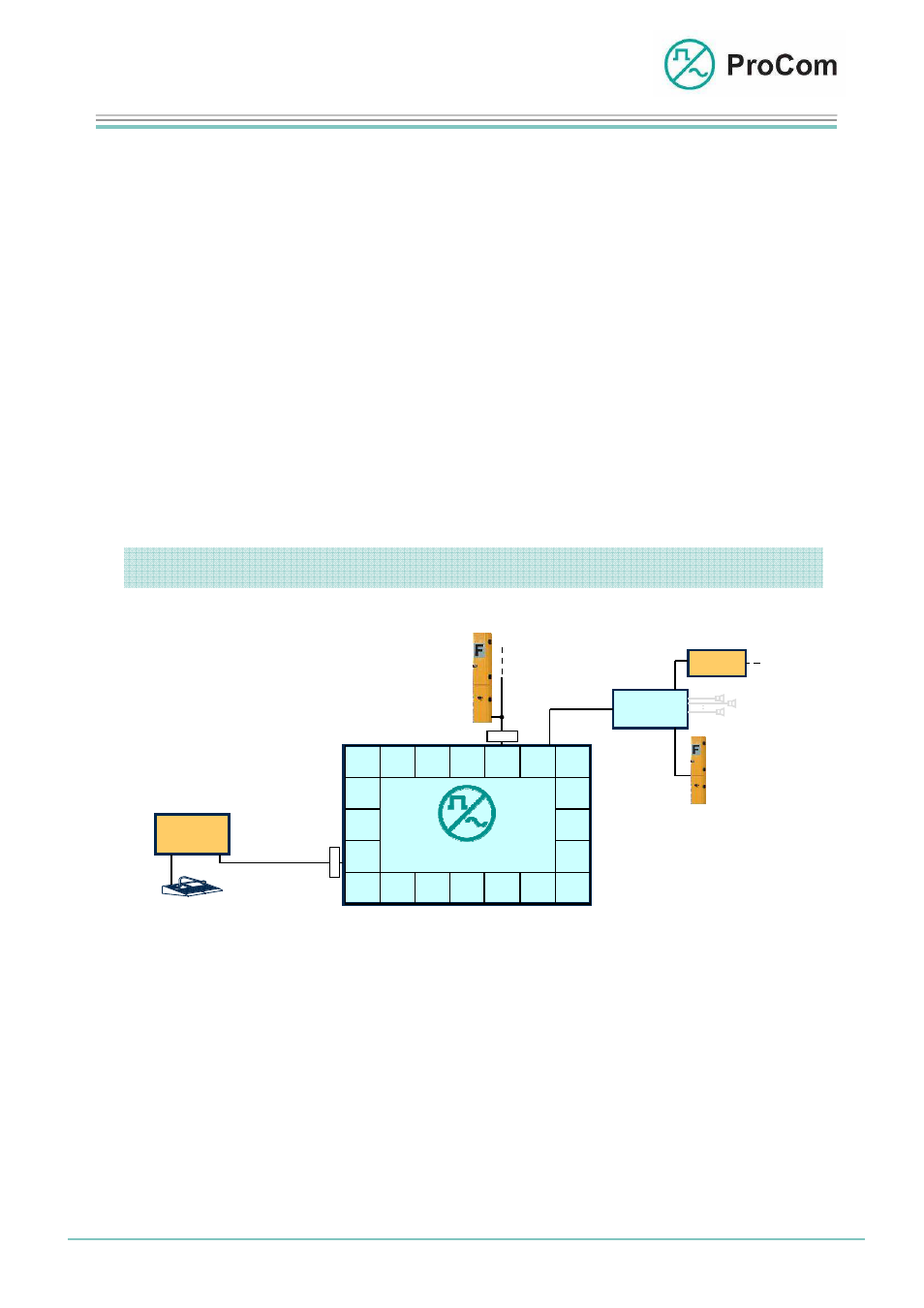

Applikationsbeispiel OB- Linienweiterschaltung
Die DVS-21 kann über das USE2.OB- Interface den von einem Ortsbatterie- Telefon
(OB- Telefon) ausgehenden Ruf weiterleiten.
Pro OB- Gerät (OB- Linie in 2- Draht- Technik) ist ein USE2.OB- Modul erforderlich.
Eingehende und abgehende Rufe können dabei mittels E1- Verbindungen (4FTR-
Trägerkarte mit E1- Aufsatz) über mehrere DVS- Systeme geleitet werden.
CPU1
SV01
LK 2
LK n
LK 1
BFMA
4FTR
E1
USE2
OB
E1
Fern-EL,
DRWL,
Funk
2DA
USE2
BFMA
GS
OB
DVS-21
OB
DVS-21
NFLÜ
N
F
L
Funktionsbeschreibung:
