Die einzelnen Teile
Linke Seite

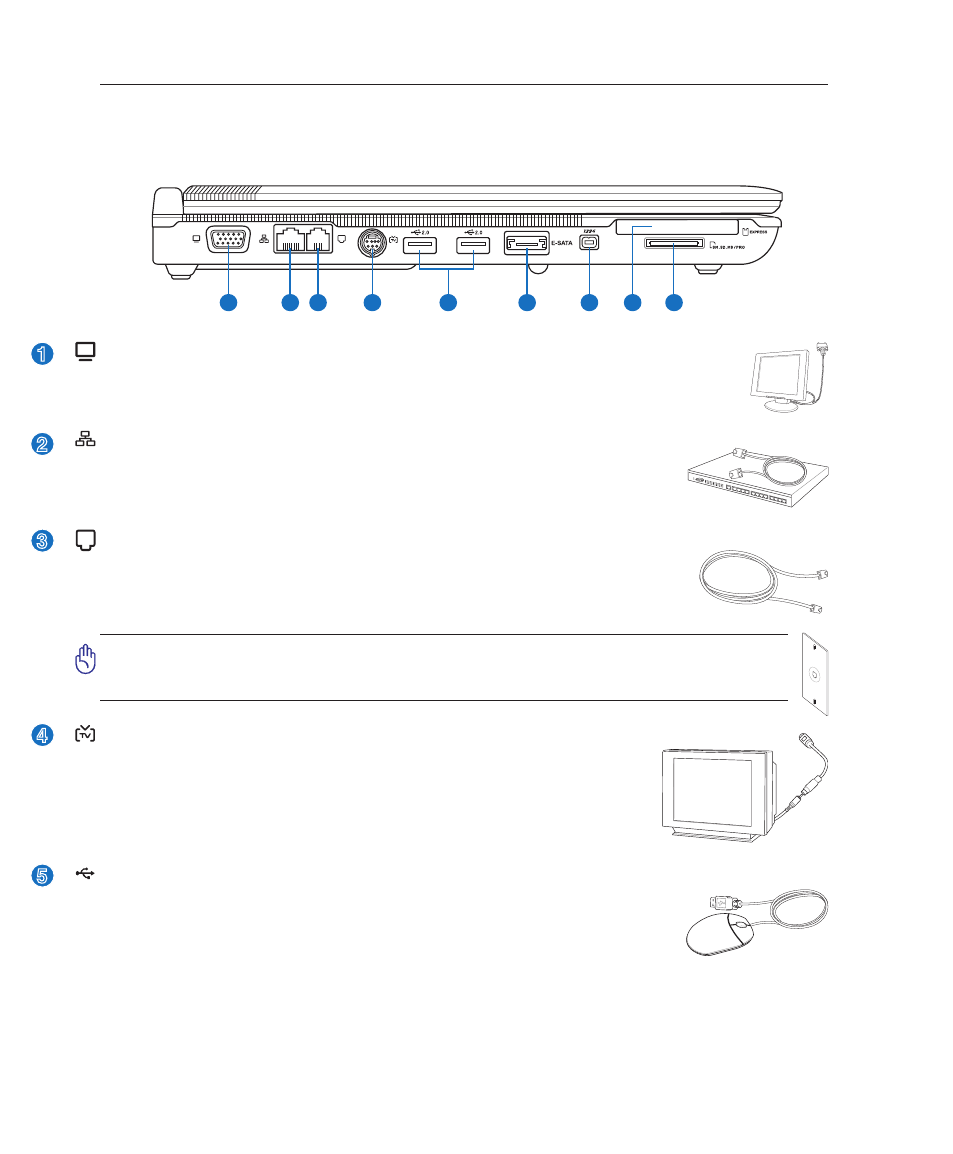

Schauen Sie sich das folgende Bild an, um die Komponenten auf dieser Seite des Notebooks zu identifizieren.
1
2 3
4
5
6
7
8
9
2
3
4
5
1
LAN-Port
Der RJ-45 LAN-Anschluss mit acht Pins ist größer als der RJ-11-Modemanschluss
und nimmt ein RJ-45 Ethernet-Kabel zur Verbindung eines lokalen Netzwerks auf. Der
integrierte RJ45-Anschluss ermöglicht eine bequeme Verwendung ohne weitere Adapter.
Modem-Port
Die RJ-11-Modembuchse mit zwei Pins ist kleiner als die RJ-45-LAN-Buchse und
unterstützt Standard-Telefonkabel. Das interne Modem unterstützt V.90-Transfers bis zu
56K. Der eingebaute Anschluss ermöglicht praktische Benutzung ohne weitere Adapter.
VORSICHT! Das eingebaute Modem unterstützt nicht die Spannung von digitalen
Telefonanlagen. Verbinden Sie das Modem-Port nicht mit einem digitalen
Telefonsystem, da dem Notebook-PC sonst Schäden entstehen können.
Display (Monitor)-Ausgang
Der 15-Pin-D-Sub-Monitoranschluss unterstützt VGA-kompatible Standardgeräte wie z.
B. einen Monitor oder Projektor zur Großansicht.
TV-Ausgang
Der TV-Ausgang ermöglicht eine Hochauflösungsverbindung mit einem
Fernseher oder Videoprojektionsgerät über ein Super VHS (S-Video)-Kabel.
Sie können zwischen einzelner oder simultaner Anzeige wählen. Benutzen Sie
ein S-Video-Kabel (nicht enthalten) für die hochqualitative Anzeige oder den
mitgelieferten RCA zu S-Video-Adapter für Standard-Video-Geräte. Dieser
Anschluss unterstützt das NTSC- und PAL-Format.
2.0
USB-Port (2.0/1.1)
Universal Serial Bus (USB)-Ports unterstützen viele USB-kompatible
Geräte wie z.B. Tastaturen, Zeigegeräte, Videokameras, Modems,
Festplattenlaufwerke, Drucker, Monitore und Scanner, die alle in Reihe bei
einer Übertragungsgeschwindigkeit von bis zu 12 MBits/Sek (USB 1.1) und
480 MBits/Sek (USB 2.0). angeschlossen werden können. USB ermöglicht gleichzeitigen Betrieb
von vielen Geräten auf einem Computer, wobei Peripheriegeräte wie z.B. USB-Tastaturen und
einige neuere Monitore als zusätzliche Plug-in-Sites oder Hubs agieren. USB unterstützt die
Hot-Swap-Funktion. Dies bedeutet, dass die USB-Geräte ein- oder ausgesteckt werden können,
während der Computer eingeschaltet ist.
