29
PA 1018
Befestigungsset für nach außen öffnende Tür.
Das Befestigungsset PA 1018 ist bei nach außen öffnender Tür unbe dingt
erforderlich. Es handelt sich um eine Durchgangsverschraubung,
mit der das Panzer-Riegelschloss stabil auf dem Türblatt befestigt wird.

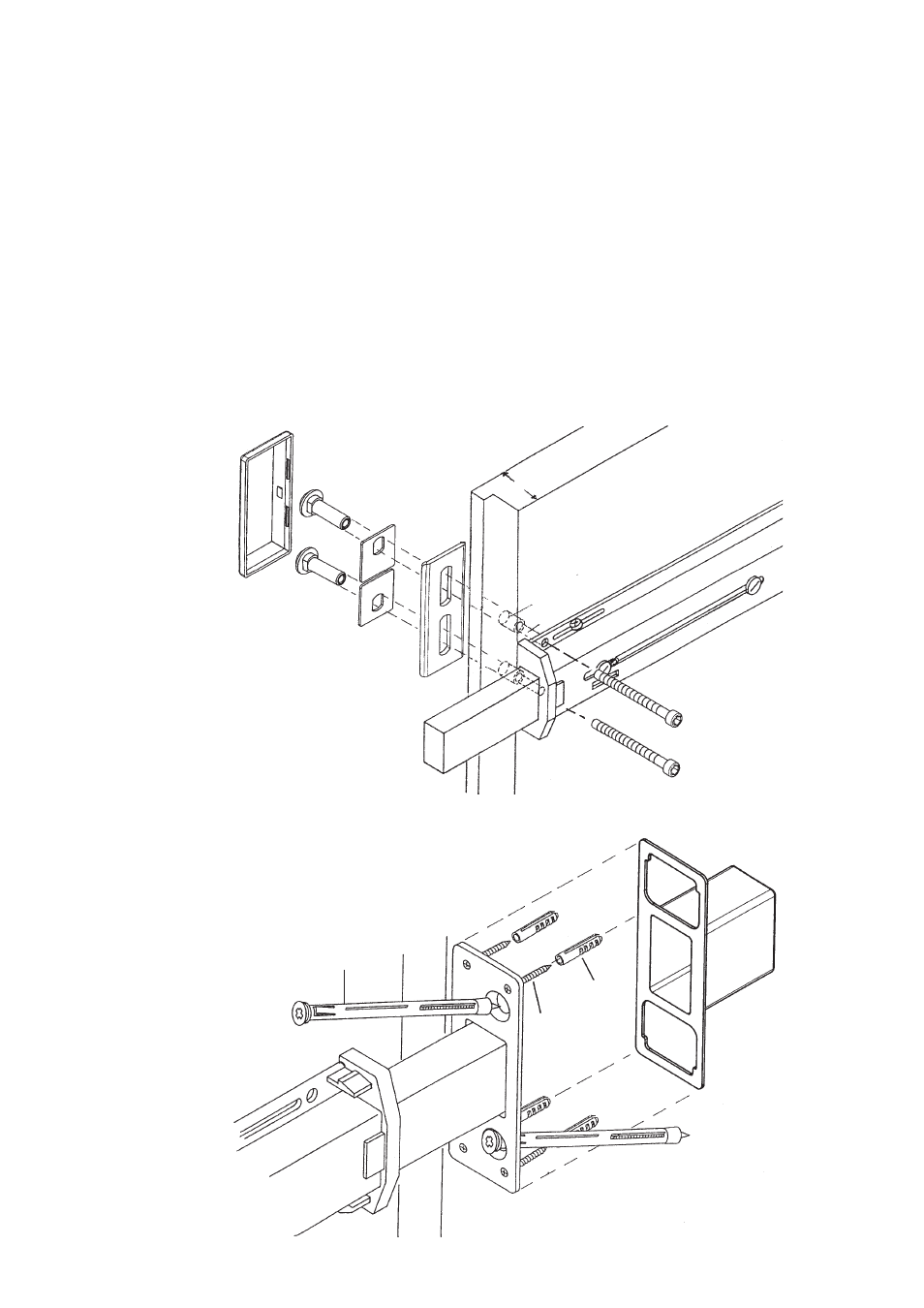

Die Montage erfolgt entsprechend nebenstehender Abbildung.
Bei Türblattdicke über 80 mm längere Schrauben beschaffen:
DIN 7984 – M8 x L – 8.8 Schraubenlänge (L = Türblattdicke – 10 mm).
Es können ggf. auch andere Innensechskantschrauben mit der
Festigkeit 8.8 verwendet werden.
Abb. PA 1018:
Wandverriegelung
Ø 1
3 mm + 35 mm t
ief
Ø 9 mm
Ø 10 mm
Ø 6 mm
Ø 4,8 x
32 mm
Ø 38
– 80 mm
