Inbetriebnahme

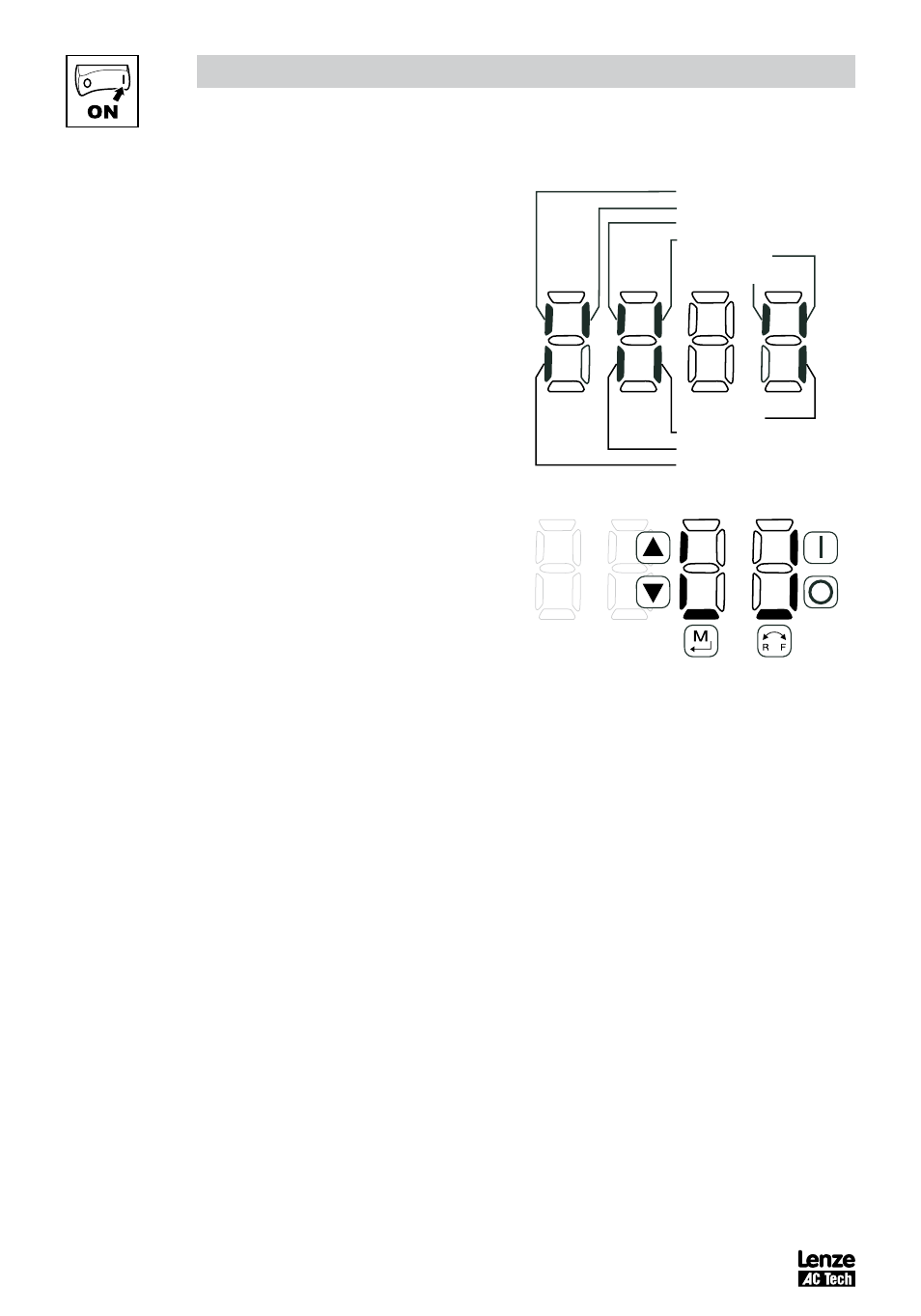

4.5.7.1 Klemmen- und Schutzstatus-Anzeige
Parameter P530 ermöglicht die Überwachung der Steuerklemmen und
allgemeiner Antriebskonditionen:
Ein leuchtendes LED-Segment zeigt:
• die Schutzschaltung ist aktiv (LED 1)
• der Logik-Pegel-Schalter ist auf High (+) eingestellt
• Eingangsklemme ist aktiviert (LED )
• Ausgangsklemme ist erregt (LED 4)
• Das Laderelais ist kein Terminal (Klemme), dieses Segment wird
leuchten, wenn das Laderelais erregt ist (LED 4)
Charge Relay
Input (13C)
Input (13A)
Protection Diagnostic
Current Limit Diagnostic
Logic Assertion Switch
Input (1)
Input (13B)
Relay
Output (14)
4.5.7.2 Tastenfeldstatus-Anzeige
Parameter P531 ermöglicht Überwachung der Tastenfeld-Tasten:
Ein leuchtendes LED-Segment zeigt an, wenn die Taste gedrückt ist
Stromgrenze Diagnose
Logik-Pegel-Schalter
Eingang ()
Eingang (B)
Relaisausgang
(4)
Relais erregt
Eingang (C)
Eingang (A)
Schutzdiagnose
