Seite 47
8644/Rockwell - 43
S
YSTEMBESCHREIBUNG

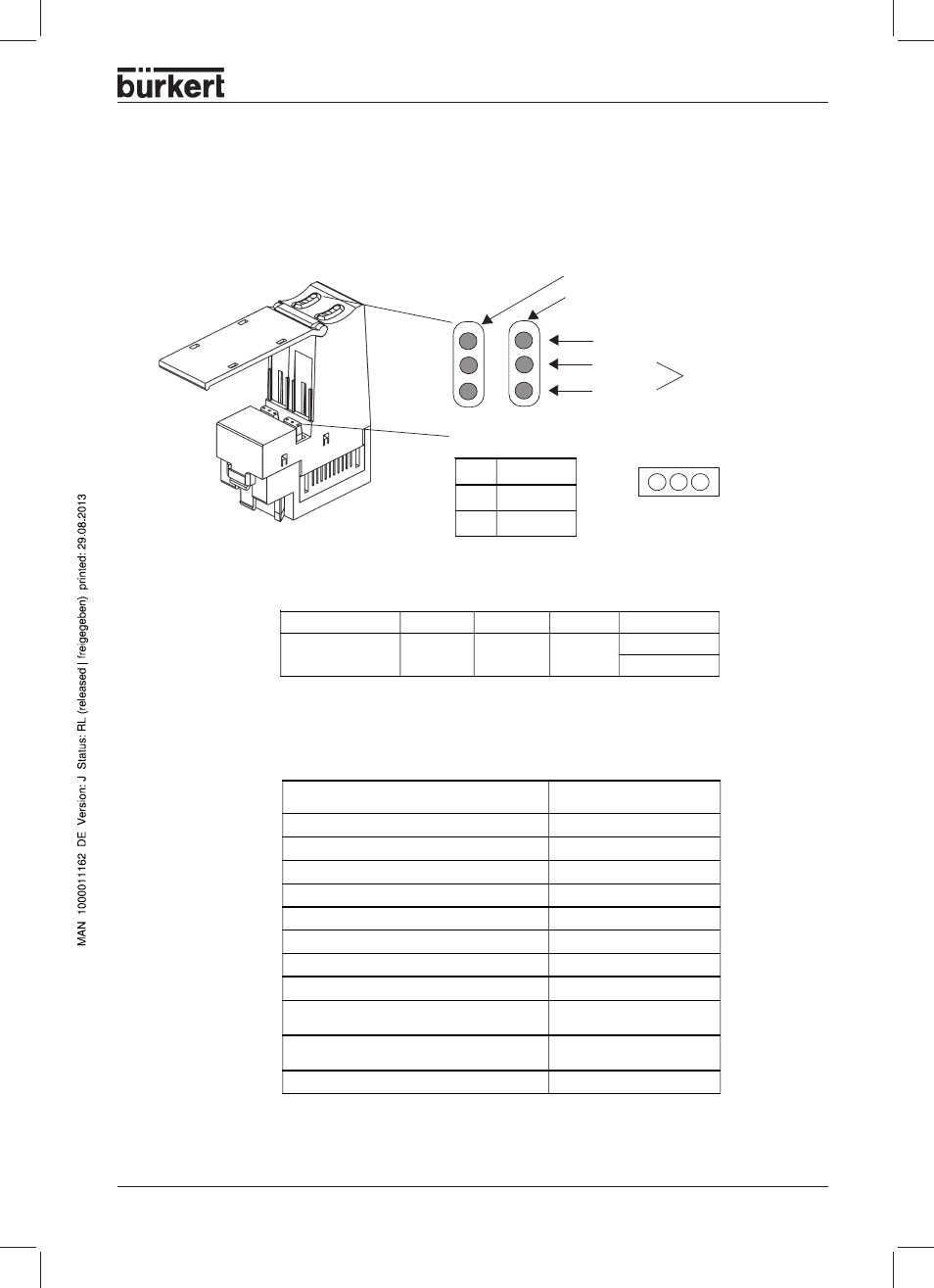

Elektronik-Grundmodul ME02 / 2-fach bistabil
Aufbau
Ein elektrisches Grundmodul besteht aus einem Verteilermodul (Rückwandbus) und einem Funktionsmodul.
Beide Module werden über einen 14-poligen Board-to-Board-Stecker kontaktiert.
Kombinationsmöglichkeiten mit Ventiltypen
Technische Daten
ME02 / 2-fach bistabil
Abmessungen BxHxT
22x70,5x52 mm
Gewicht
38 g
Lagertemperatur
-20...+60° C
Lastnennspannung
DC 24 V
Anzahl der Ventilausgänge
2 x 2
Stromaufnahme pro Ventilplatz
41 mA
Stromaufnahme aus dem Rückwandbus
max. 75 mA
Anzeige des Ventilstatus
2 gelbe LED pro Ventilplatz
Anzeige des Modulstatus
1 rot / grüne LED pro Modul
(1. Ventilplatz)
Anzeige des Networkstatus
1 rot / grüne LED pro Modul
(2. Ventilplatz)
Verlustleistung des Moduls
1,8 W
1
Ventilspule A
2
24 V
3
Ventilspule B
Anschlussbelegung Ventilstecker
1
2
3
Grundmodul-Typ
Anreihmaß
Ventilplätze
Ventiltyp
Wirkungsweise
ME02 2-fach bistabil
11 mm
2
0460
5/3-Wege
5/2-Wege Impuls
Das Funktionsmodul ist wie die Elektronikmodule des Point I/O-Systems während des Betriebs abzieh-
und aufsteckbar. Am Ventil liegen 24 V an.
Funktionsanzeige der LEDs
rot / grüne LED
gelbe LED
Anzeige des Networkstatus (nur 2. Ventilplatz)
Anzeige des Modulstatus (nur 1. Ventilplatz)
Anzeige der Schaltstellung
gelbe LED
