62 - 1150
K
ONFIGURATION
Programm / ...
Wert/Auswahl Beschreibung
Netzausfallverhalten P
Prog-Abbruch
Weiterlauf
Stillstand
Weiterl. X %
Weiterl.Istw
Verhalten des Programmablaufs bei Netzausfall
Programmabbruch:
Der Programmablauf wird abgebrochen; das Gerät schaltet in Grundstellung.
Weiterlauf:
Das Programm wird an der Stelle fortgesetzt, an der es zum Zeitpunkt des
Netzausfalls abgebrochen wurde.
Stillstand:
Ausgänge, Limitkomparatoren, Steuerkontakte und Regler verhalten sich wie im
Anlagenzustand "Grundstellung" definiert.
Es wird eine Meldung angezeigt mit der Aufforderung, das Programm abzubrechen
oder fortzuführen.
Weiterlauf bei Abweichung < X %:
Das Programm wird an der Stelle fortgesetzt, an der es zum Zeitpunkt des Netzaus
abgebrochen wurde, wenn die Abweichung zwischen dem Istwert vor Netzaus und
dem Istwert nach Netzein einen programmierbaren Prozentwert (Istwertab-
weichung) nicht übersteigt. Wird dieser Wert überschritten, geht das Gerät in
Stillstand.

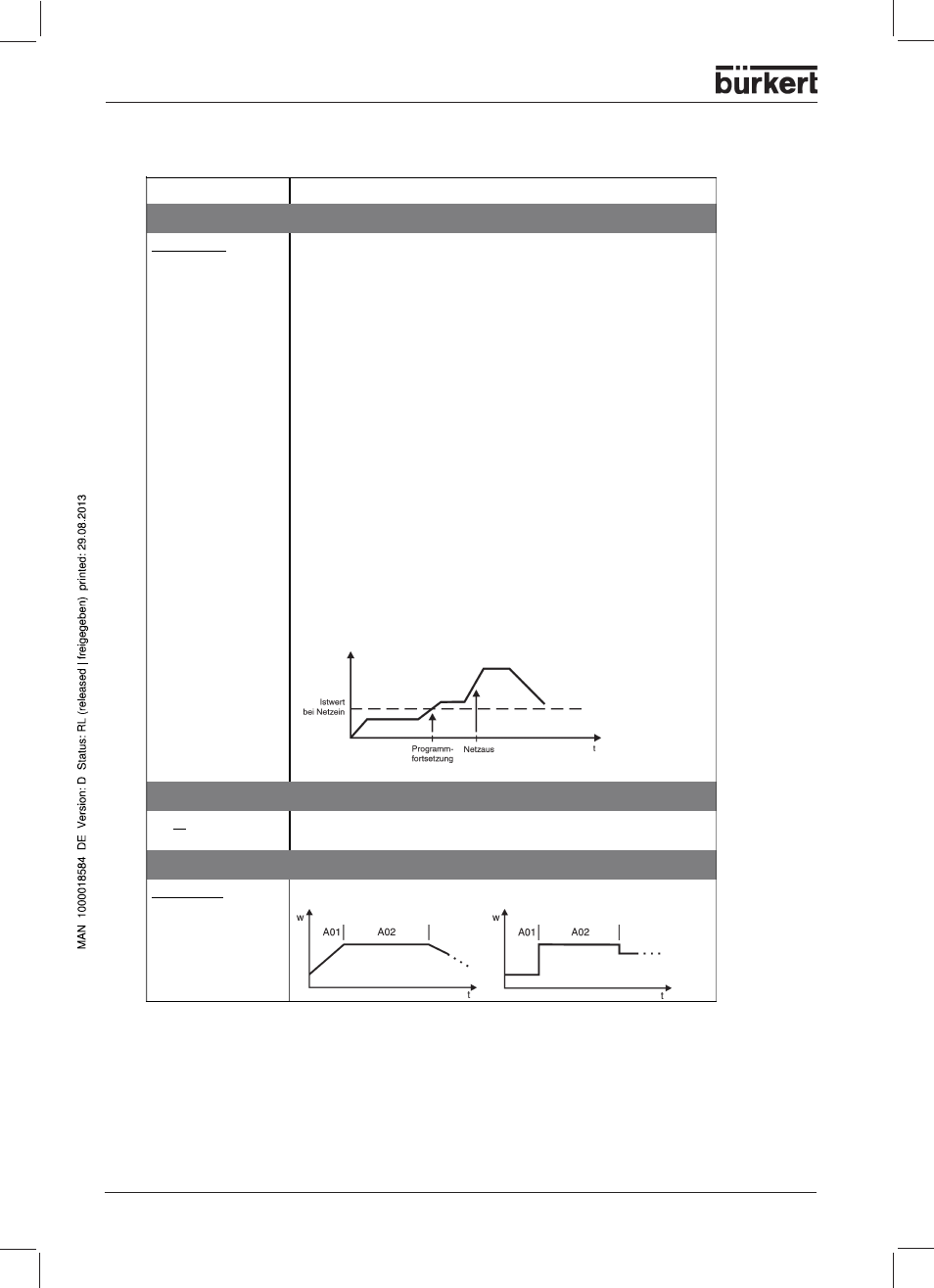

Weiterlauf am Istwert:
Bei einem Netzausfall wird das Vorzeichen des Gradienten (abfallende oder
ansteigende Flanke) zum Zeitpunkt des Netzausfalls gespeichert. Nach Wiederkehr
der Netzspannung wird das Programm von vorne auf eine Übereinstimmung von
Ist- und Sollwert überprüft. Das Programm wird an der Stelle fortgesetzt, an der
eine Übereinstimmung von Ist- und Sollwert besteht und das Vorzeichen des
Gradienten dem gespeicherten Vorzeichen entspricht.
Istwertabweichung P
0 ... 10 ... 100 % Maximale Abweichung bei Wiederanlauf nach Netzausfall
(Weiterlauf bei Abweichung < X %)
Sollwertvorgabe P
Sollw. Rampe
Sollw. Sprung Sollwertrampe: Sollwertsprung:
