Hardware -Überprüfung
Erforderliche Ausrüstung:
Digital-Multimeter
Schraubendreher
Das Gerät ST50 besteht aus 4 Hauptkomponenten:
1.
Sensor .
2.
Interface Elektronikplatine.
3.
Regelkreis Elektronikplatine.
4.
Gehäuse.
Schritt 1

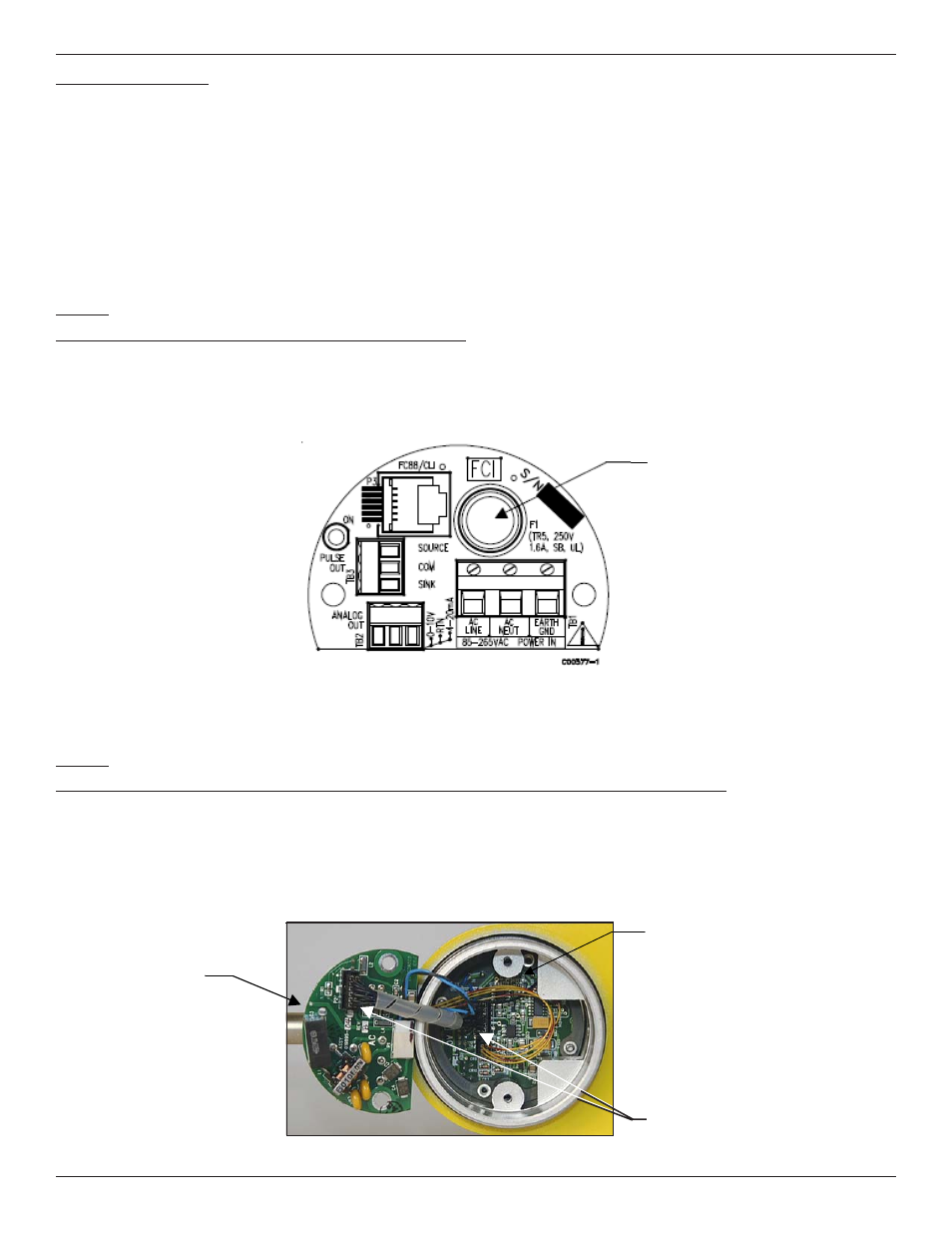

Überprüfen der Sicherung (F1) auf der Interface Elektronikplatine.
Gerät spannungslos machen. Elektronikgehäuse öffnen . Unter dem kürzeren Gehäusedeckel befinden sich die Elektronikplatinen.
Entfernen Sie die durchsichtige Abdeckung von der Sicherung und ziehen Sie die Sicherung aus ihrem Sicherungshalter. Sicherung
prüfen. Wenn Sicherung defekt ist bitte ersetzen (FCI Teilenummer. 019933-01), Hersteller Wickmann.
Bild zeigt die Wechselspannungsausführung. Position der Sicherung (F1 ) in der Gleichspannungsausführung identisch..
Schritt 2
Überprüfen der Verbindungskabel zwischen der Interface Elektronikplatine und Regelkreis Elektronikplatine.
Gerät spannungslos machen. Nach Öffnen des Elektronisgehäuses können die 2 Befestigungsschrauben der Interface
Elektronikplatine entfernt werden. Nun können Sie vorsichtig die Interface Elektronikplatine anheben und das Verbindungskabel
zwischen Interfaceplatine und Regelkreisplatine freilegen. Überprüfen Sie die Steckverbindung an beiden Kabelenden .
Sicherung
(F1)
Kabel
Steckanschlüsse
Interface
Elektronikplatine
Regelkreis
Elektronikplatine
