9900-1BC Batch Controller Produktanleitung

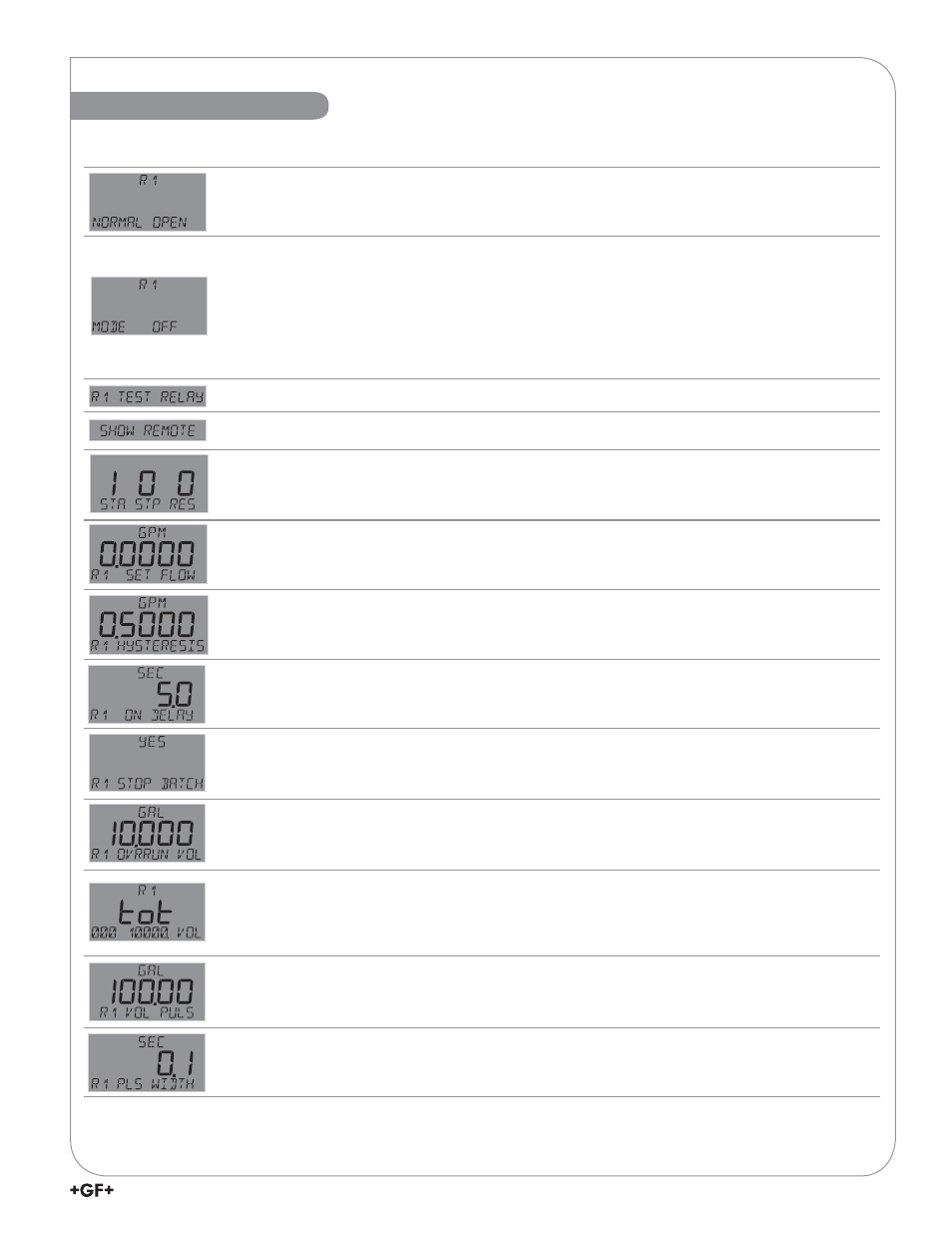

R1 Normal Open/Closed (R1 Arbeitskontakt/Ruhekontakt)
Open-Kollektor (R1) als Arbeitskontakt oder
Ruhekontakt einstellen. Standardvorgabe = NORMAL OPEN (Arbeitskontakt).
Relay Mode (Relaismodus)
Den gewünschten Betriebsmodus für den Open-Kollektor (R1)-Ausgang auswählen.
Einfacher Modus: BATCH (Charge), VOL PULS (Volumenimpuls), MISSING (Fehlendes Signal)
Erweiterter Modus: OFF (Aus), BATCH (Charge), HI FLOW (Hoher Durchfl uss), VOL PULS (Volumenimpuls),
EOB PULS (Chargenende-Impuls), MISSING (Fehlendes Signal), OVERRUN (Überlauf), SRC VOL
(Quellvolumen) (wenn das Quellvolumen auf ON [Ein] eingestellt ist, siehe Menü OPTIONS [Optionen]),
TOT VOL (Totalisatorvolumen), TWO STG (Zweistufi g), MULTIPLE (Mehrfachmodus), ERROR (Fehler).
Standardvorgaben: Relais 1 = VOL PULS (Volumenimpuls), Relais 2 = BATCH (Charge), Relais 3 = MISSING
(Fehlendes Signal). Hinweis: Dieselben Relaismodi sind verfügbar für Relais 2 und 3. Siehe S. 10-12.
Test Relay (Relais testen)
OFF (Aus) oder ON (Ein) auswählen, um das Relais zu testen.
View Remote Button Status (Status der Tasten zur Fernsteuerung anzeigen)
► drücken, um den Status der
Tasten zur Fernsteuerung anzuzeigen.
Remote Button Status (Status der Tasten zur Fernsteuerung)
Zeigt den Status der Tasten zur
Fernsteuerung an: STA (Starten), STP (Stoppen), RES (Fortsetzen). 1 = gedrückt, 0 = nicht gedrückt.
Zum Beenden die ENTER-Taste drücken.
Menü RELAY (Relais)
Set Flow (Durchfl usswert einstellen)
Im Modus HI FLOW (Hoher Durchfl uss) den Durchfl usswert zum Aktivieren
des Relais einstellen.
Set Hysteresis (Hysterese einstellen)
Verhindert das kontinuierliche Aktivieren und Deaktivieren des Relais um
den Sollwert. Im Modus HI FLOW (Hoher Durchfl uss) wird das Relais beim Wert von „Durchfl uss einstellen“ erregt
und beim Wert von „Durchfl uss einstellen“ minus Hysteresewert entregt.
Set On Delay (Verzögerungszeit einstellen)
In den Modi HI FLOW (Hoher Durchfl uss), ERROR (Fehler) und
MISSING (Fehlendes Signal) die gewünschte Verzögerungszeit einstellen. Standardvorgabe = 5 s.
Stop Batch? (Charge stoppen?)
Legt in den Modi HI FLOW (Hoher Durchfl uss), MISSING (Fehlendes Signal),
MULTIPLE (Mehrfachmodus) und ERROR (Fehler) fest, ob eine Charge bei Aktivierung eines Relais gestoppt
wird. Wenn YES (Ja) ausgewählt ist, wird die Charge gestoppt. Wenn NO (Nein) ausgewählt ist, wird die Charge
fortgesetzt. Standardvorgabe = YES (Ja)
Set Overrun Volume (Überlaufvolumen einstellen)
In den Modi OVERRUN (Überlauf) und MULTIPLE
(Mehrfachmodus) das gewünschte Überlaufvolumen einstellen.
Hinweis:
Das Überlaufvolumen muss größer als die manuelle Überlaufkompensation sein. Andernfalls wird
der Überlaufalarm am Ende jeder Charge aktiviert.
Set Totalizer Volume (Totalisatorvolumen einstellen)
Im Modus TOT VOL (Totalisatorvolumen) das gewünschte
Totalisatorvolumen einstellen.
Hinweis:
Dieses Volumen ist rücksetzbar und das Totalisatorvolumen muss zurückgesetzt werden, um das Relais
zu löschen. (Siehe „Rücksetzbarer Totalisator“, S. 16)
Set Pulse Volume (Impulsvolumen einstellen)
Im Modus VOL PULS (Volumenimpuls) das gewünschte
Volumen einstellen.
Set Pulse Width (Impulsbreite einstellen)
Im Modus VOL PULS (Volumenimpuls) die gewünschte
Impulslänge einstellen.
