Sys temüber sicht, Bestellinformationen – GF Signet PORTAFLOW 220_330 Benutzerhandbuch
Seite 4

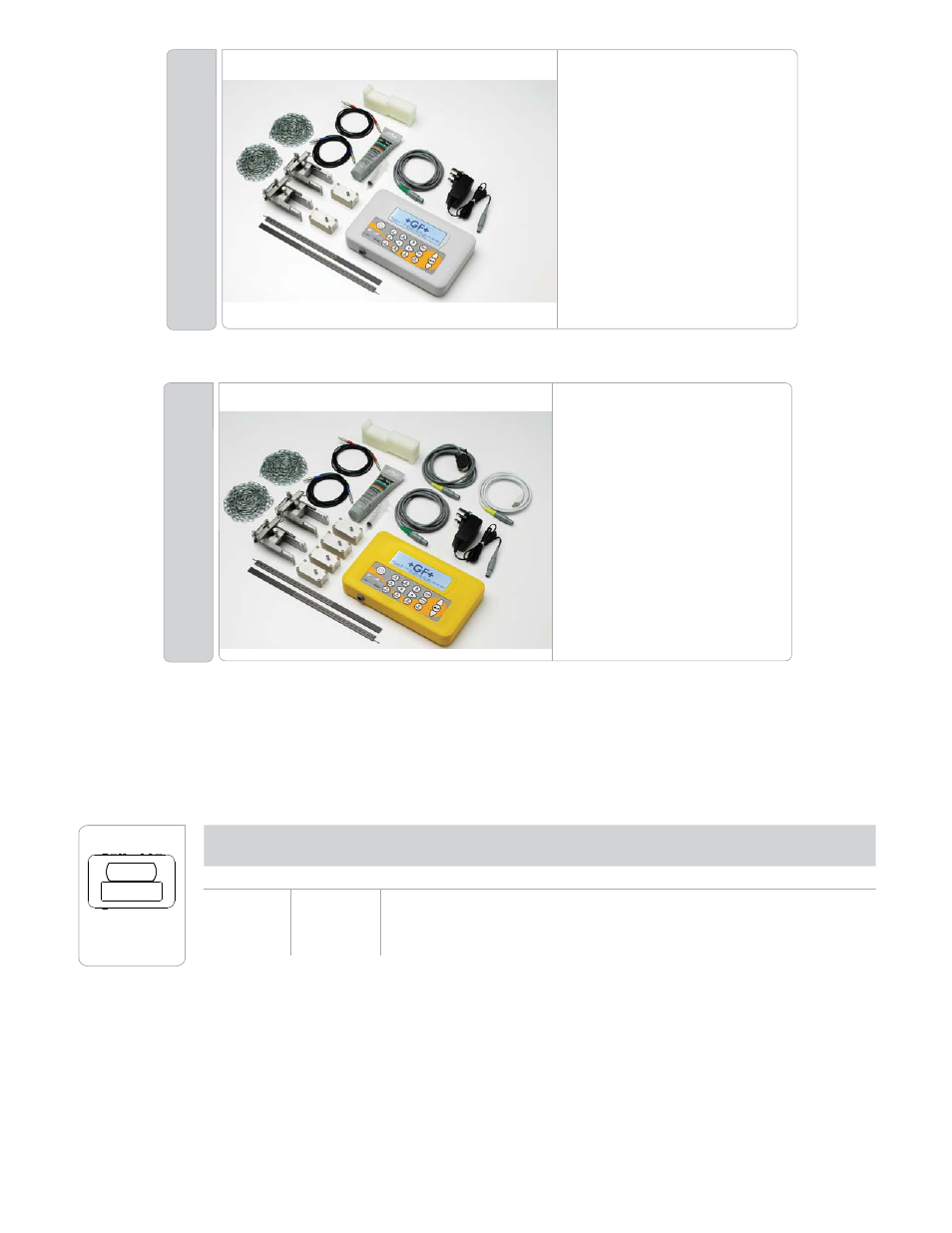

Das Portaflow 330 Equipment wird in einem robusten IP67-Tragekoffer geliefert, der innen mit Schaumstoff gepol-
stert ist, um zusätzlichen Transportschutz zu bieten.
Sys
temüber
sicht
Portaflow PF330 Ultraschall-Durchflusssensor
1 -
Portaflow PF 330 Messeinheit mit
hintergrundbeleuchtetem
Grafikdisplay
2 -
Skalierte Montageschiene
3 -
Messwertgeber ‘A-ST’ (2x) für den Gebrauch
bei Rohren im Bereich d13 – 114 mm
4 -
Messwertgeber ‘B-ST’ (2x) für den
Gebrauch bei Rohren im Bereich
d115 – 2000 mm
5 -
Führungsschiene
6 -
Ketten (2x) 3,3 m lang (10.8 ft)
7 -
Messwertgeber-Kabel (2x) 2 m lang
8 -
Prüfblock
9 -
Ultraschall Kopplungspaste
10 -
Ausgangskabel
11 - RS-232-Kabel
12 - USB-Kabel
13 - Netzgerät
14 - (nicht abgebildet) Benutzerhandbuch
(12)
(11)
(13)
(10)
(8)
(9)
(2)
(6)
(7)
(5)
(1)
(3/4)
Bestellinformationen
Hersteller-
Teile-Nr.
Code Beschreibung
Standard
PF 220 A
159 300 002 Portaflow PF220, für d13 - 114 mm
PF 220 B
159 300 003 Portaflow PF220, Typ B Messwertgeber für d115 - 1000 mm
PF 330 A+B 159 300 001 Portaflow PF330, Typ A und B Messwertgeber für d13 - 2000 mm, Datenlogger
Das Portaflow 220 Equipment wird in einem Polypropylen Tragekoffer geliefert, der innen mit Schaumstoff gepol-
stert ist, um zusätzlichen Transportschutz zu bieten.
Sys
temüber
sicht
Portaflow PF220 Ultraschall-Durchflusssensor
1 -
Portaflow PF220 Messeinheit
2 -
Skalierte Montageschiene
3 -
Messwertgeber ‘A-ST’ (2x) für den Gebrauch
bei Rohren im Bereich d13 – 114 mm, oder
‘B-ST’ (2x) für den Gebrauch bei Rohren im
Bereich d115 - 1000 mm
4 -
Führungsschiene
5 -
Ketten (2x) 0,5 m lang (1.65 ft) für A-ST-,
oder 3,3 m lang (10.8 ft) für B-ST Typ
Messwertgeber
6 -
Messwertgeber-Kabel (2x) 2 m lang
7 -
Prüfblock
8 -
Ultraschall Kopplungspaste
9 -
Ausgangskabel
10 -
Netzgerät
11 -
(nicht abgebildet) Benutzerhandbuch
(1)
(10)
(9)
(7)
(6)
(5)
(4)
(2)
(3)
(8)
Rev A 08/13
