12 Signet 2537 DurchÀ ussmesser
K-Faktoren
Wenn der IMPULSTEILER-Modus verwendet wird, müssen zugehörige Geräte die K-Faktoren durch den P-Faktor teilen.
Der K-Faktor repräsentiert die Anzahl der Impulse, die vom Sensor für jede physikalische Einheit durchÀ ießender Flüssigkeit erzeugt
wird. K-Faktoren für Wasser sind nachstehend in US-Gallonen und Liter aufgeführt. Beispielsweise erzeugt das 2537 Schaufelrad in
einem SCH 80 PVC-Rohr mit einer Rohrgröße von 1 Zoll bei Verwendung des MPV8T010 PVC-Fittings 335,53 Impulse pro Gallone
Wasser, das durch den Rotor À ießt.

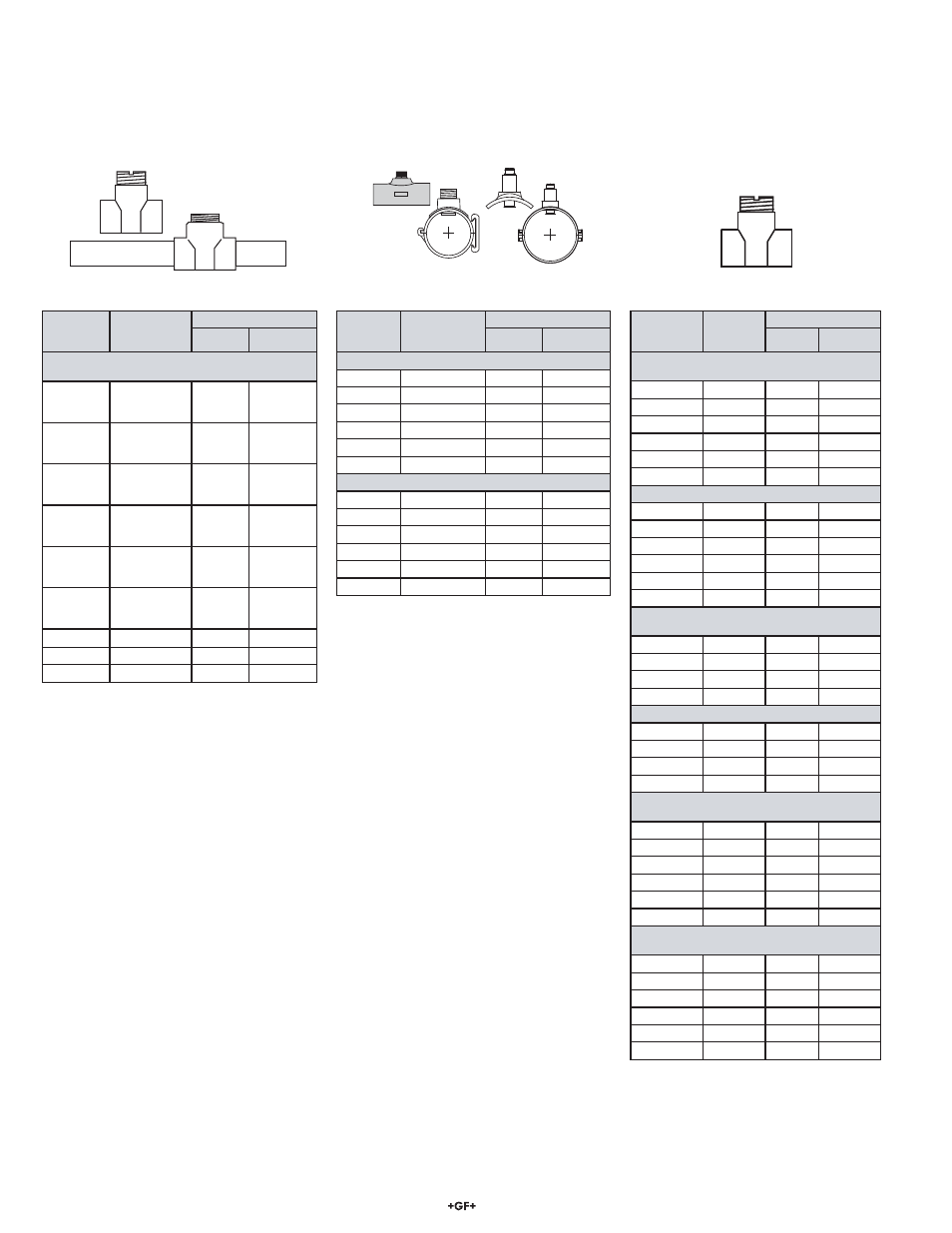

Gegossene T-Stücke Schellen T-Stücke aus Metall
ROHR-
GRÖSSE
(ZOLL)
FITTING
2537 SENSOR
US-GAL
LITER
KOHLENSTOFFSTAHL-T-STÜCKE AUF SCH
40-ROHR
1/2 CS4T005 756,00 199,74
3/4 CS4T007 438,69 115,90
1 CS4T010 286,78 75,768
1-1/4 CS4T012 121,22 32,026
1-1/2 CS4T015 91,139 24,079
2 CS4T020 54,468 14,391
EDELSTAHL-T-STÜCKE AUF SCH 40-ROHR
1/2 CR4T005 734,20 193,98
3/4 CR4T007 412,10 108,88
1 CR4T010 252,70 66,764
1-1/4 CR4T012 128,12 33,849
1-1/2 CR4T015 77,320 20,428
2 CR4T020 45,780 12,095
ALVANISIERTE EISEN-T-STÜCKE AUF SCH 40-
ROHR
1 IR4T010 213,01 56,277
1-1/4 IR4T012 127,75 33,751
1-1/2 IR4T015 94,401 24,941
2 IR4T020 59,420 15,699
BRONZE-T-STÜCKE AUF SCH 40-ROHR
1 BR4T010 213,01 56,277
1-1/4 BR4T012 127,75 33,751
1-1/2 BR4T015 94,401 24,941
2 BR4T020 59,420 15,699
KUPFER-T-STÜCK-FITTINGE AUF KUPFER-
ROHR SCH K
1/2 CUKT005 917,84 242,50
3/4 CUKT007 428,27 113,15
1 CUKT010 256,43 67,749
1-1/4 CUKT012 176,44 46,615
1-1/2 CUKT015 115,69 30,565
2 CUKT020 63,385 16,746
KUPFER-T-STÜCK-FITTINGE AUF KUPFER-
ROHR SCH L
1/2 CUKT005 858,22 226,74
3/4 CUKT007 385,74 101,91
1 CUKT010 241,64 63,841
1-1/4 CUKT012 170,90 45,152
1-1/2 CUKT015 112,03 29,598
2 CUKT020 61,74 16,310
ROHR-
GRÖSSE
(ZOLL)
FITTING
2537 SENSOR
US-GAL LITER
GEGOSSENE SCH 80 T-STÜCKE FÜR
SCH 80 PVC-ROHR
1/2
MPV8T005F
MPV8T005
MCPV8T005F
1027,1 271,37
3/4
MPV8T007F
MPV8T007
MCPV8T007F
583,19 154,08
1
MPV8T010F
MPV8T010
MCPV8T010F
335,53 88,65
1-1/4
MPV8T012F
MPV8T012
MCPV8T012F
178,79 47,24
1-1/2
MPV8T015F
MPV8T015
MCPV8T015F
121,42 32,08
2
MPV8T020F
MPV8T020
MCPV8T020F
71,44 18,87
2-1/2 PV8T025 42,994 11,359
3 PV8T030 26,652 7,0414
4 PV8T040 15,006 3,9645
ROHR-
GRÖSSE
(ZOLL)
FITTING
2537 SENSOR
US-GAL LITER
SCH 80 PVC-SCHELLEN FÜR SCH 80 PVC-ROHR
2 PV8S020 66.739 17.633
2-1/2 PV8S025 42.994 11.359
3 PV8S030 26.652 7.0414
4 PV8S040 15.006 3.9645
6 PV8S060 8.3246 2.1994
8 PV8S080 5.0164 1.3253
SCH 80 PVC-SCHELLEN FÜR SCH 40 PVC-ROHR
2 PV8S020 54.700 14.452
2-1/2 PV8S025 37.159 9.8175
3 PV8S030 23.697 6.2608
4 PV8S040 13.456 3.5552
6 PV8S060 7.4594 1.9708
8 PV8S080 4.5292 1.1966
