30 463X Chloranalysator
Chlorelektrode
HINWEIS: Die Membrankappe überprüfen und bei
Beschädigung auswechseln. Die Reinigung ist auf seite 36,
Wartung, beschrieben.
Kalibrierung
Wartung
Eine neue Chlorelektrode oder eine Chlorelektrode mit
ausgetauschter Membrankappe muss kalibriert werden.
Siehe seite 24, 8630 Chlortransmitter, enthält Informationen zur
Kalibrierung des Chlorsensors. Für die Sensorkalibrierung ist ein
DPD-Kolorimeter-Testkit (Diethyl-p-phenylendiamin) erforderlich
(nicht im Lieferumfang enthalten). Mit dem DPD-Testkit wird eine
Probe entnommen und analysiert, und dieser Wert wird dann in
den Signet 8630 Transmitter eingegeben.
• Nach dem Ersetzen der Membrankappe kalibrieren
(erfordert 4 Stunden Stabilisierungszeit).
• Nach dem Ersetzen der Membrankappe kalibrieren
(erfordert 2 Stunden Stabilisierungszeit).
• Die Kalibrierung einen Tag nach Inbetriebnahme des Sensors
überprüfen.
• Die Kalibrierung je nach Prozessanforderungen wöchentlich
bis monatlich überprüfen.
pH-Kompensation für freies Chlor
Amperometrische Sensoren zur Messung von freiem Chlor

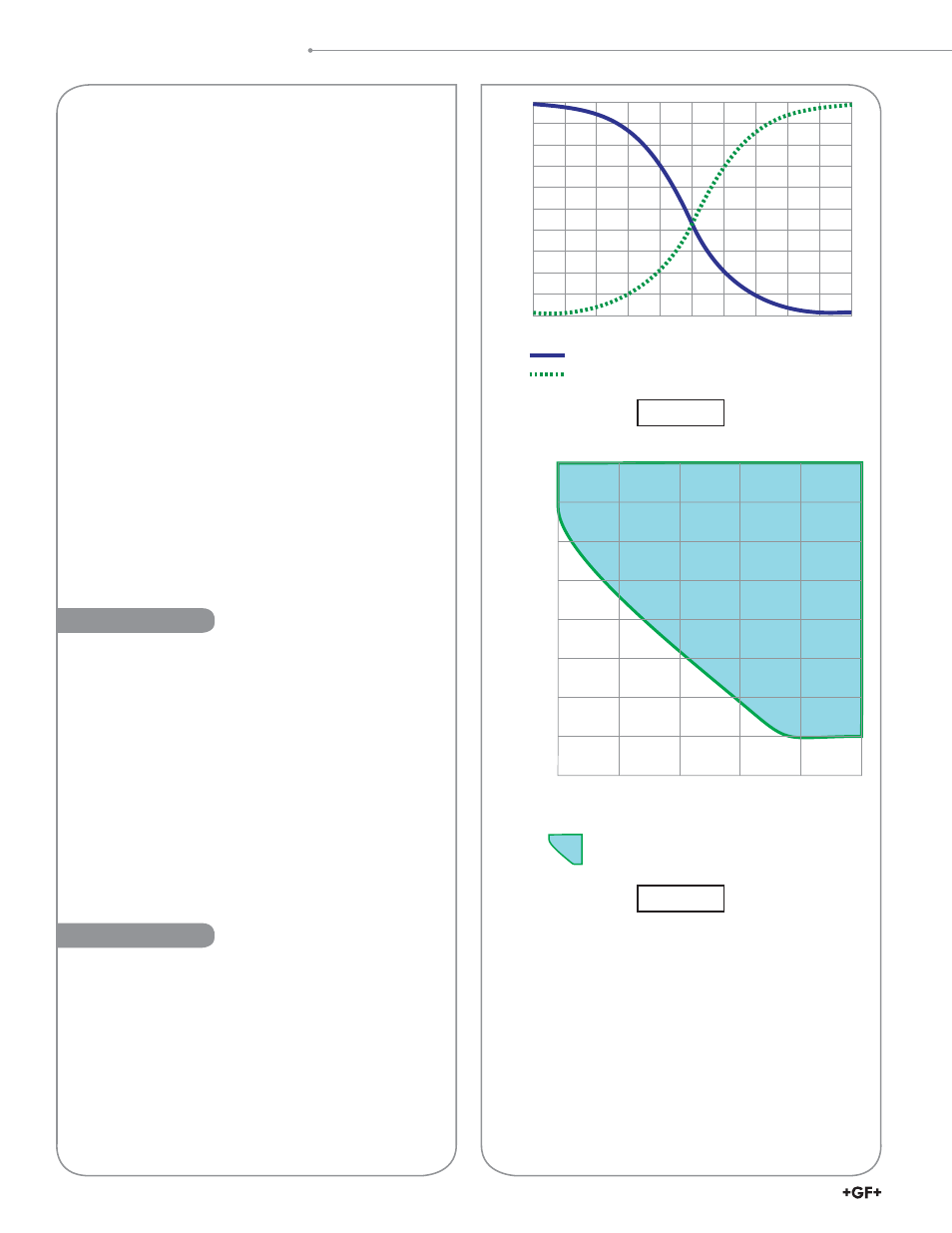

messen nur Hypochlorsäure. Wie oben erwähnt und in Abb. 1
ersichtlich, ist das Verhältnis von Hypochlorsäure und
Hypochlorit pH-abhängig. In vielen Anwendungen ist der
pH-Wert des Prozesses relativ stabil, und in diesem Fall sind
keine Korrekturen erforderlich. In Situationen, in denen sich der
pH-Wert des Wassers jedoch signi¿ kant ändert, ist zur präzisen
Messung des freien Chlors eine pH-Kompensation erforderlich.
Durch das Hinzufügen eines pH-Sensors kompensiert der
Signet 8630 Transmitter den Messwert des freien Chlors bei
Änderungen im pH-Wert automatisch.
% free chlorine
5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0
100
90
80
70
60
50
40
30
20
10
0
pH at 25 °C
HOCl
OCl ˉ
Abb. 1
Automatische pH-Kompensation und freies Chlor
In vielen Anwendungen schwankt der pH-Wert des Prozesses nicht
signi¿ kant, und in diesem Fall sind nur ein Sensor zur Messung von
freiem Chlor und Gerät zur präzisen Chlormessung erforderlich.
In Situationen, in denen der pH-Wert jedoch schwankt, kann die
Konzentration des freien Chlors nur mithilfe einer automatischen
pH-Kompensation präzise bestimmt werden.
Durch Hinzufügen der Signet 3-2724-00 pH-Elektrode (159 001 545)
und dem zugehörigen 3-2750-7 Vorverstärker (159 001 671) zum
System erfolgt die pH-Kompensation selbst bei großen Schwankungen
oder hohem pH-Wert äußerst einfach und automatisch.
Siehe Abb. 2 für Empfehlungen zur pH-Variation.
Beispiel:
Wenn der nominale pH-Wert 7,5 und die pH-Variation ± 0,2 betragen,
wird die automatische pH-Kompensation empfohlen.
Wenn der nominale pH-Wert 7,0 und die pH-Variation ± 0,2 betragen,
ist die automatische pH-Kompensation nicht erforderlich.
pH variation
6.5 7.0 7.5 8.0 8.5 9.0
0
±0.3
±0.1
±0.2
Sample pH
Automatic pH compensation recommended
in ranges within shaded area
=
Abb. 2
Die Sensormembran und interne Elektrolytlösung müssen
während der Lebensdauer der Elektrode ausgetauscht
werden. Um präzise Chlormessungen beizubehalten,
emp¿ ehlt GF Signet, dass das interne Elektrolyt alle 3 bis 6
Monate ausgewechselt wird oder wenn die Chlormessungen
niedrig werden und/oder eine Kalibrierung nicht länger als
5 Tage aufrechterhalten können. Das Intervall zwischen
Sensorwartungen ist von den Anwendungen, dem Chlorgehalt
und den Kontaminaten im Wasser abhängig.
Siehe Anhang Seite 36; Wartung und Lagerung.
Ersatz-Membrankappen bereithalten.
Membrankappen sind nicht durch eine Garantie gedeckt.
